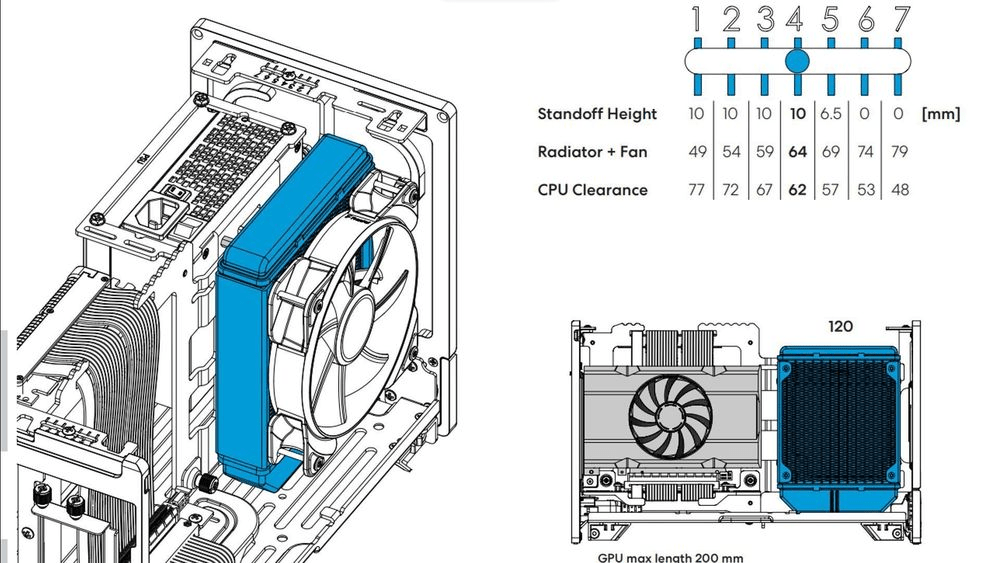

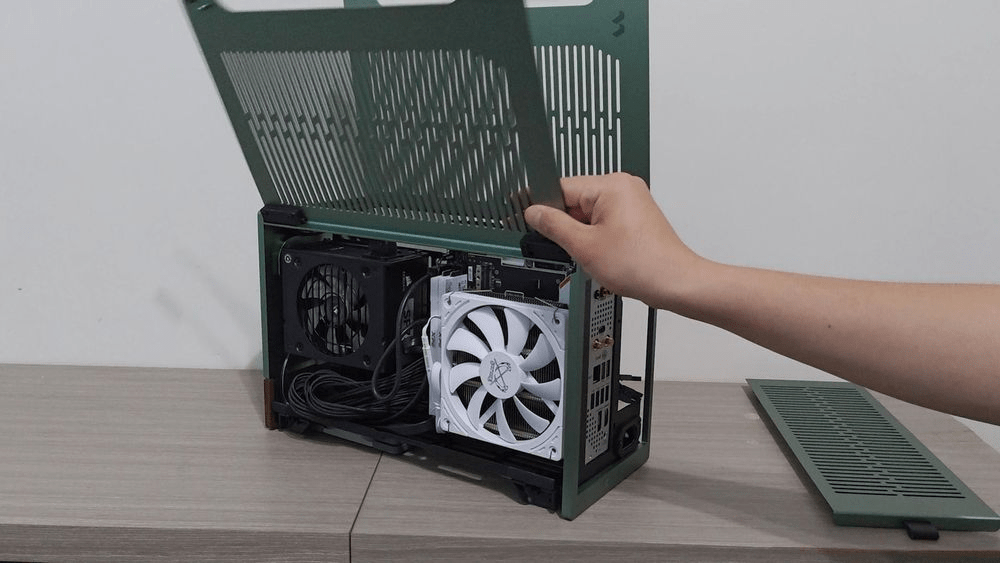

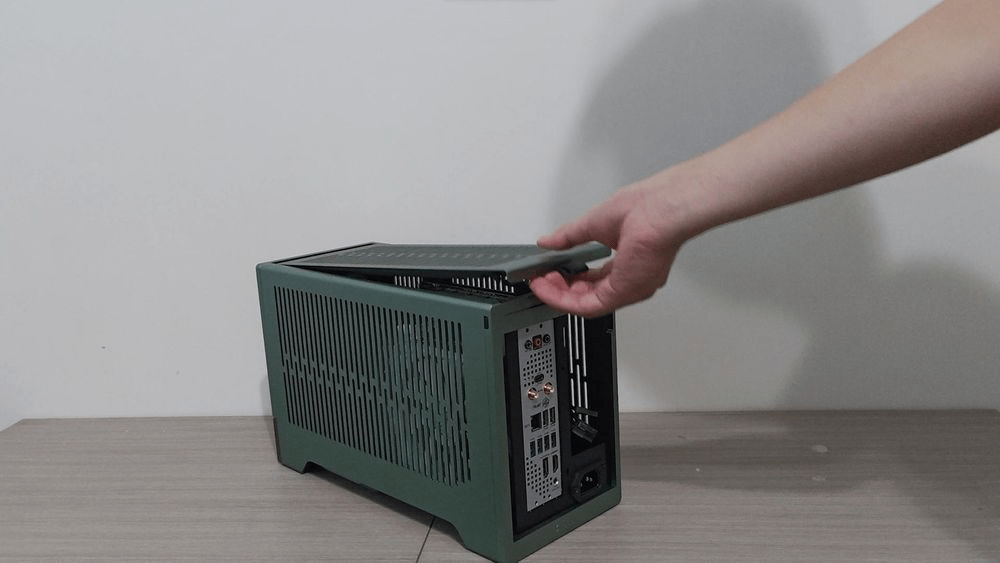

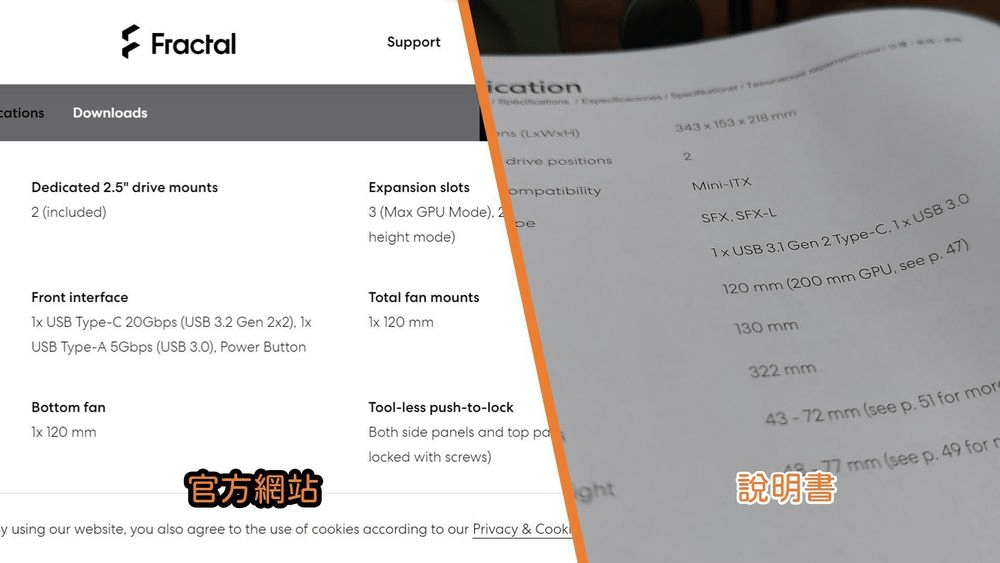

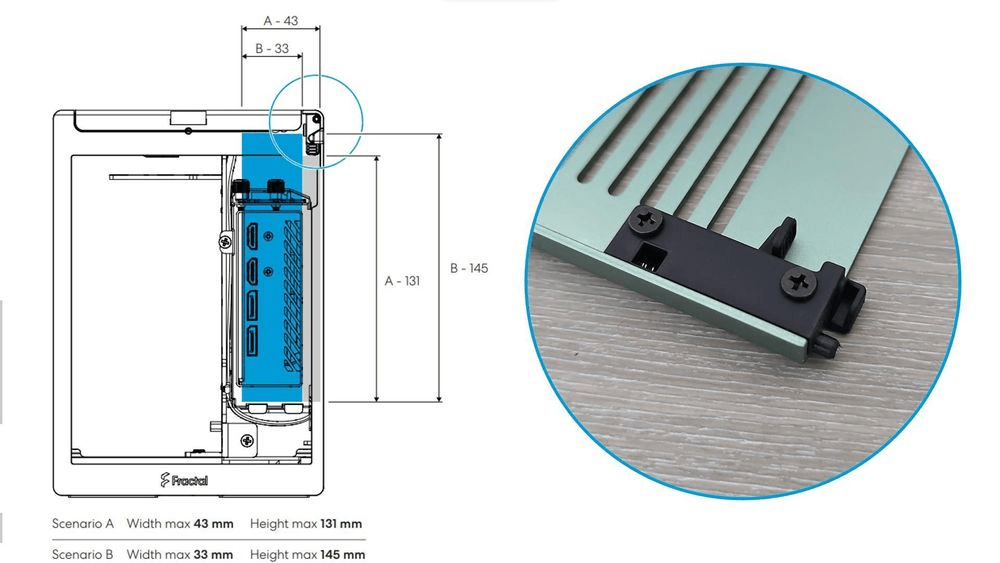

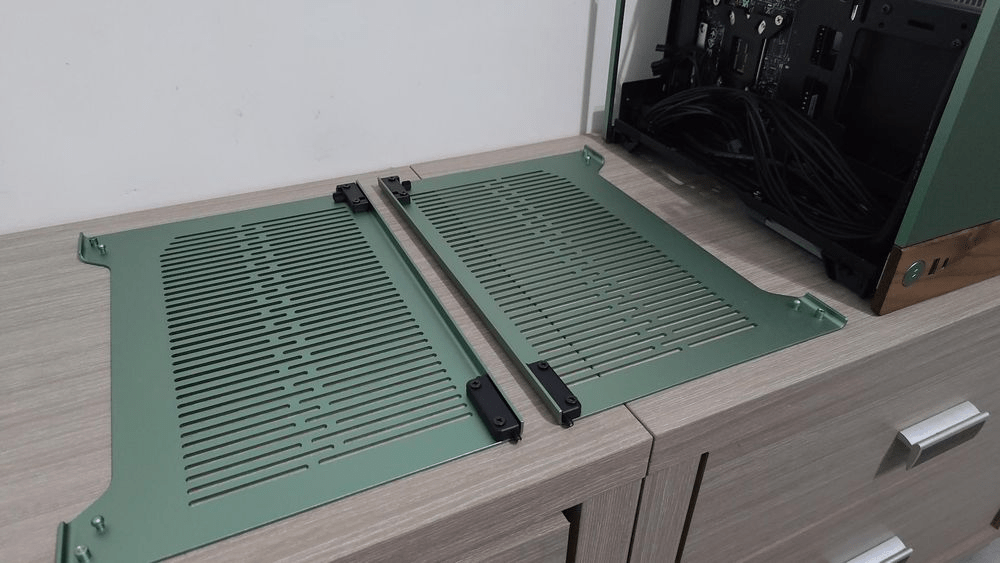

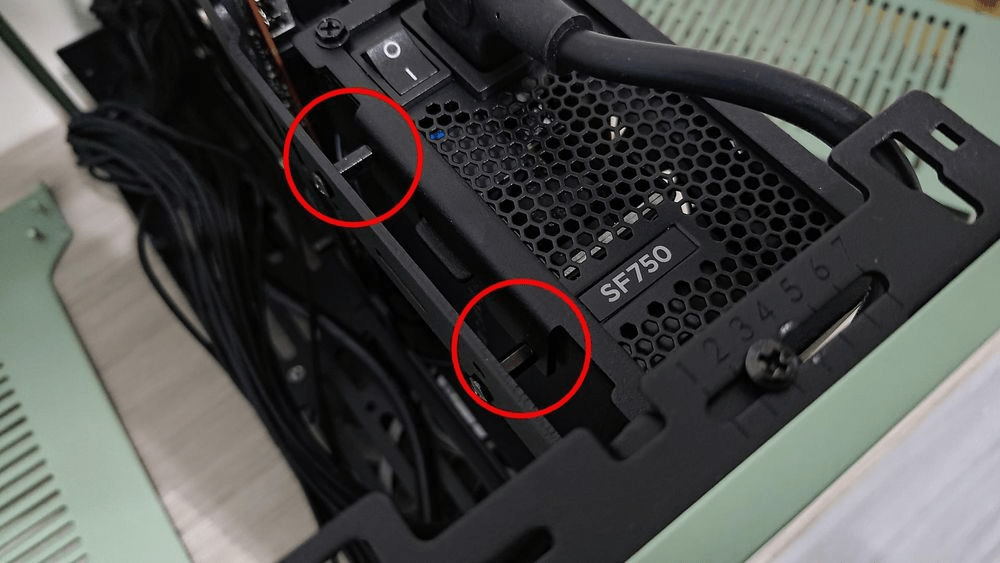

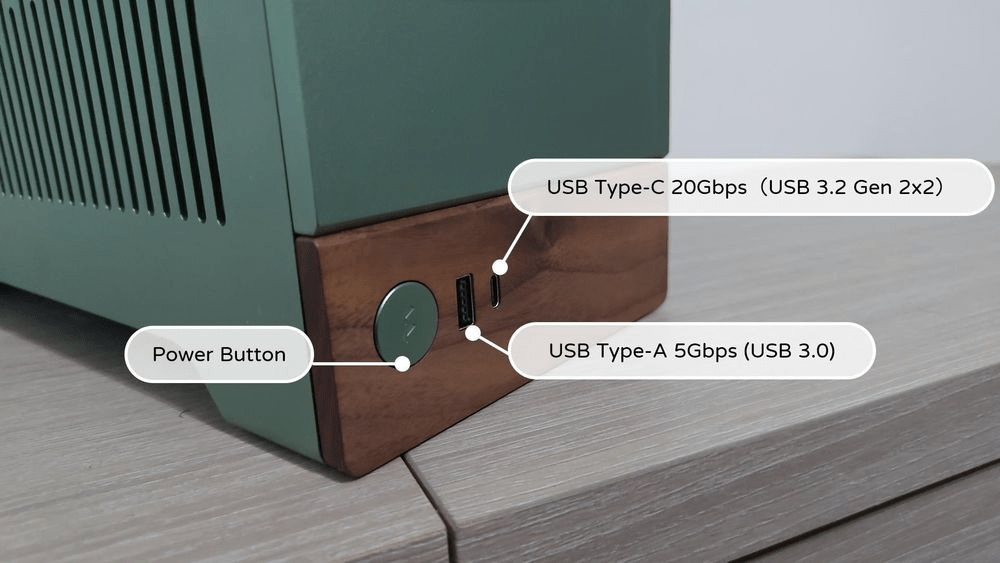

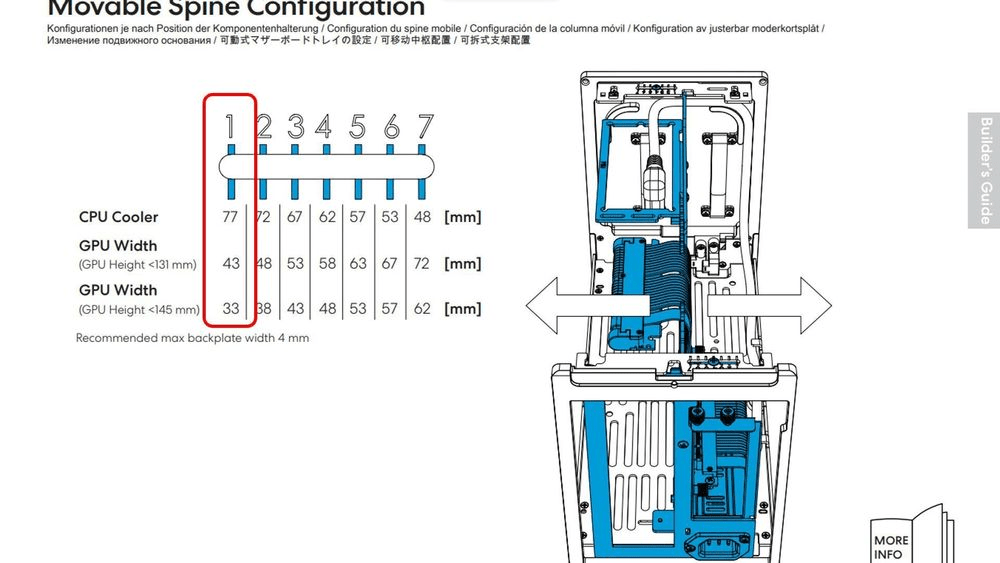

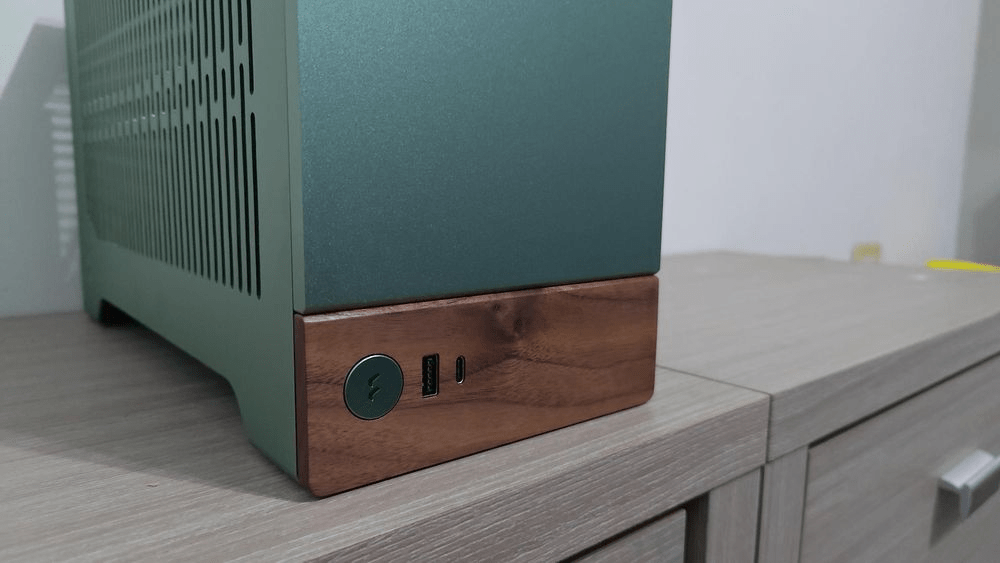

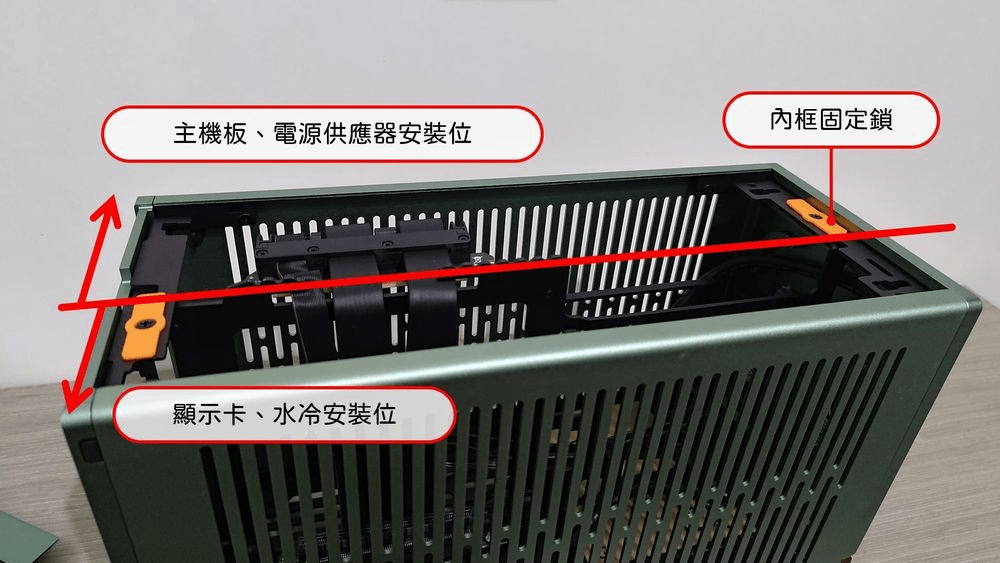

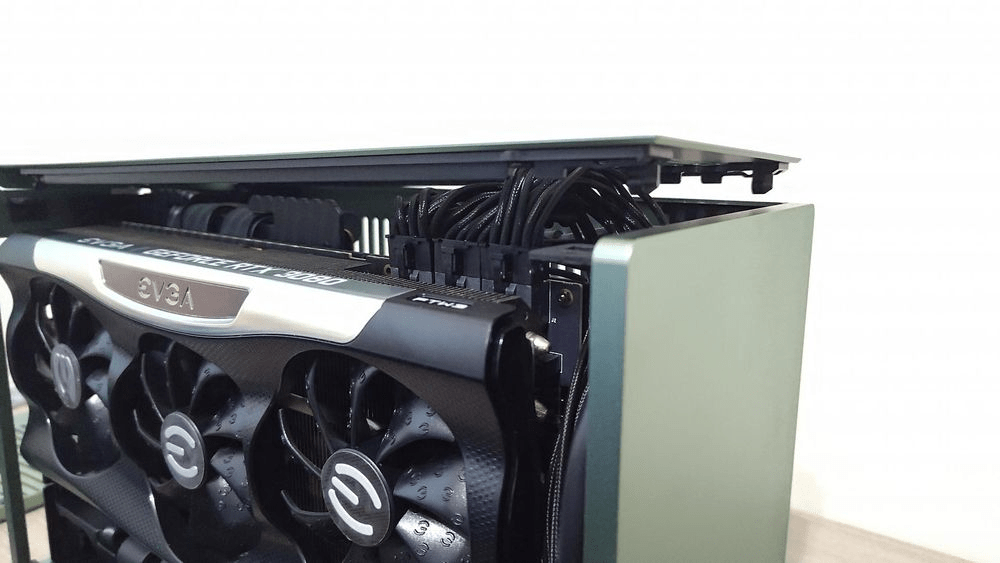

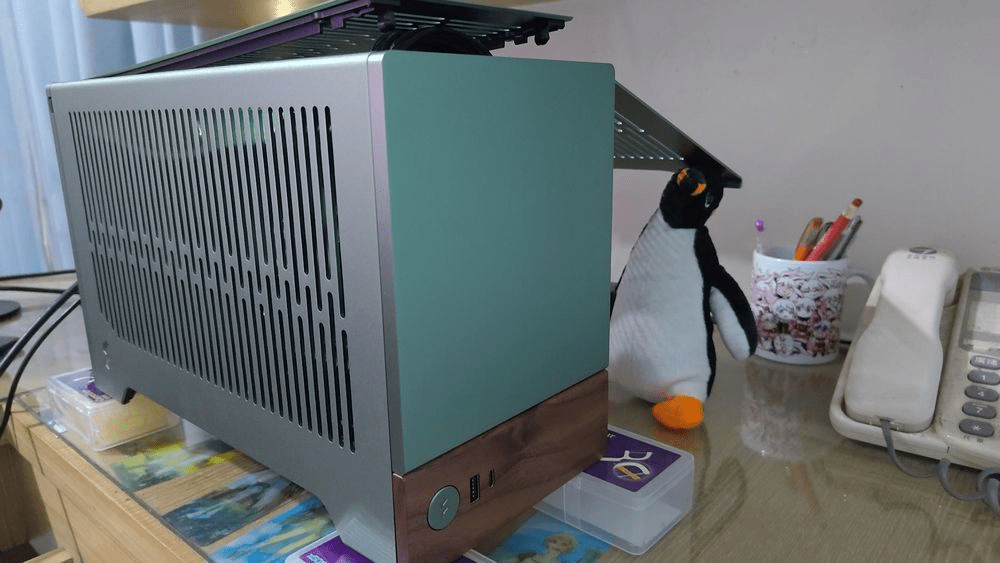

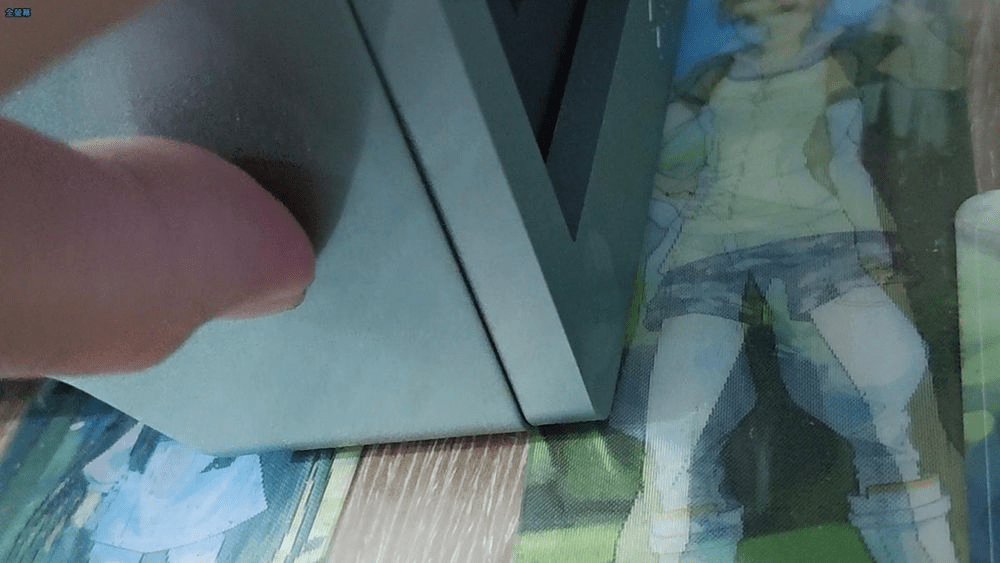

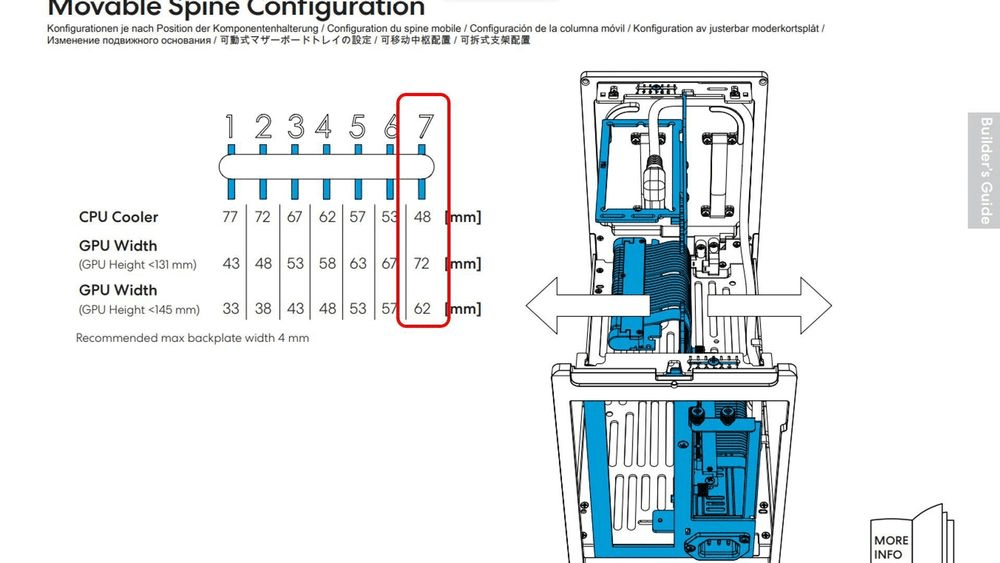

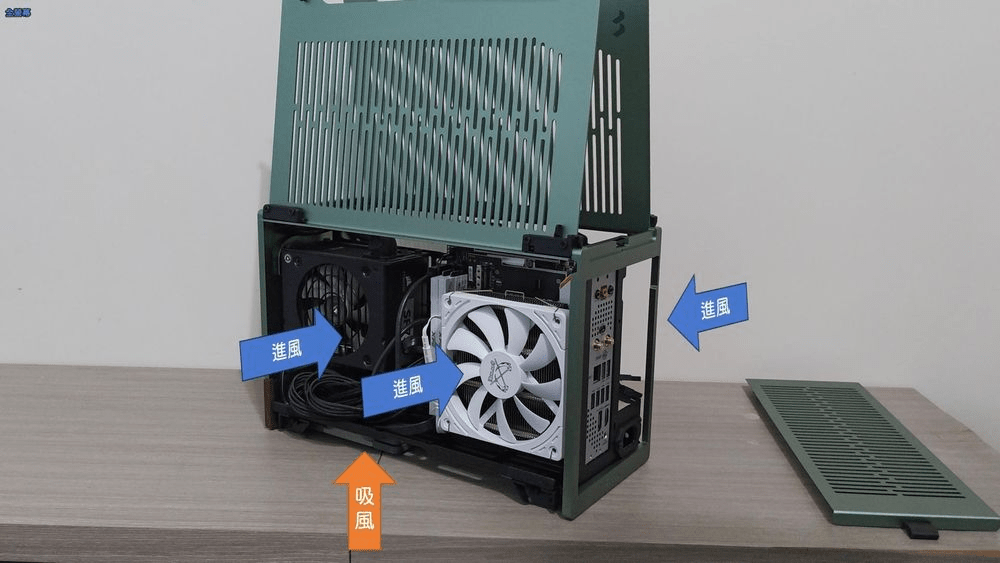

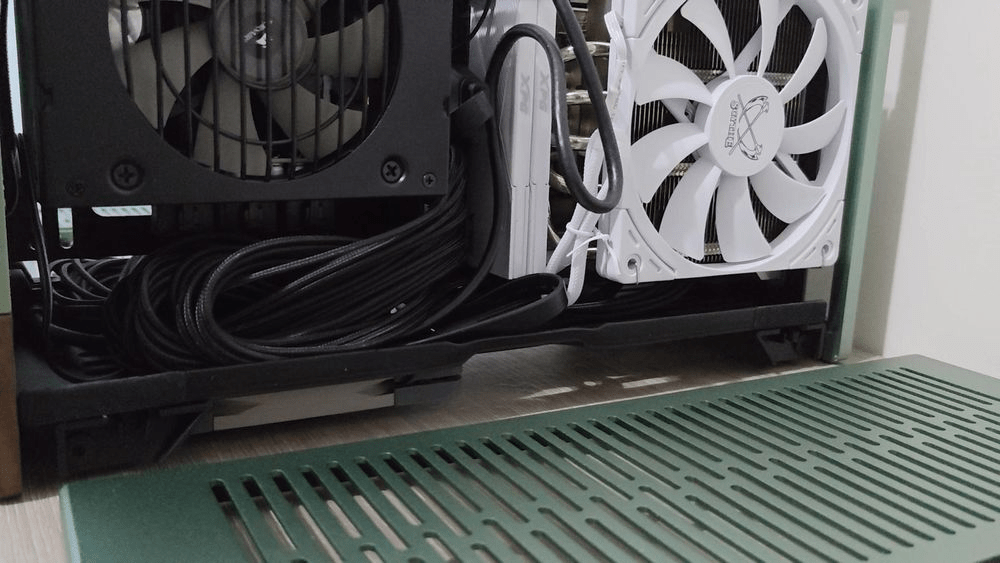

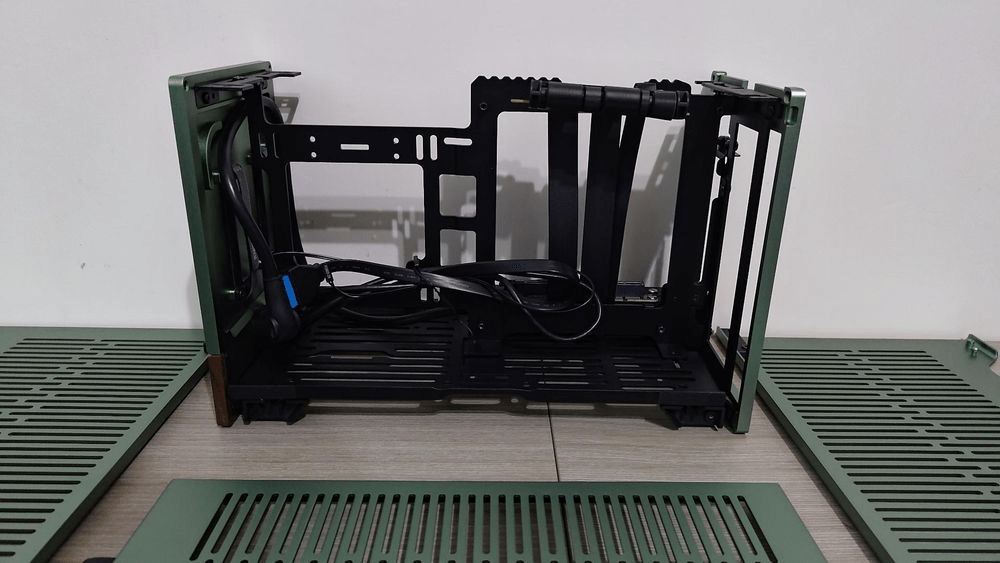

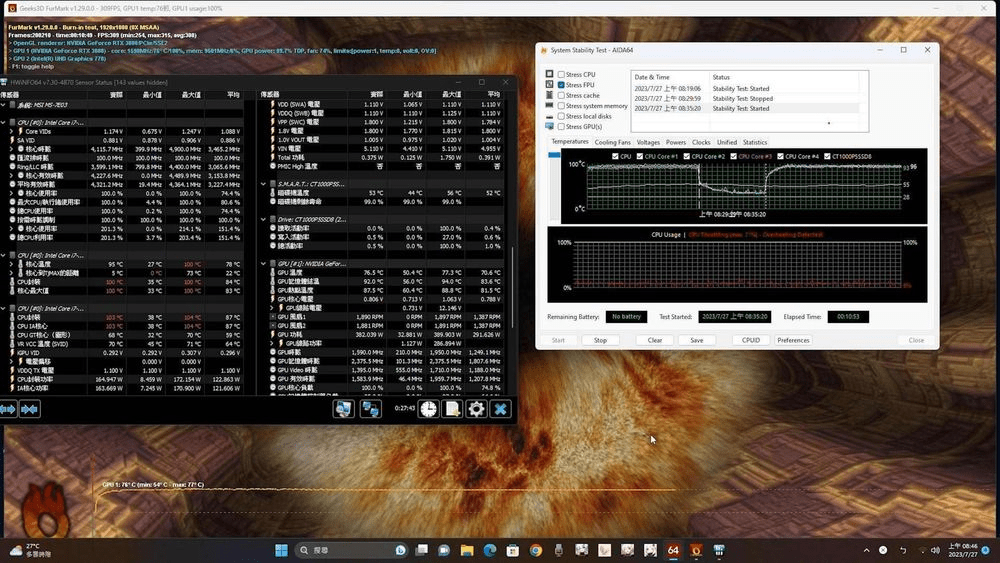

#開箱 小巧迷你的 ITX 機殼 Fractal Design Terra ( 綠 ) 開箱M牧牧牧書亞哈瞜大家好 我是牧書亞 今天要給大家帶來的是Fractal Design Terra的開箱 這部影片將會針對 機殼細節 散熱表現 使用心得 這三點來一一說明 接著讓我們開始吧 先來看規格 🌱Fractal Design Terra 規格 : 尺寸：343（長）x 153（寬）x 218（高）mm 顏色：黑、白、綠 主機板：Mini-ITX CPU風冷：33mm~77mm 顯示卡：限長322mm、限寬145mm 風扇安裝位（底）：120 mm 1 個 電源供應器：SFX/SFX-L 130 mm 水冷排支援性：側面 120mm 硬碟與儲存槽：兩個 2.5 吋硬碟 I/O : 1x USB Type-C 20Gbps（USB 3.2 Gen 2x2）?、1x USB Type-A 5Gbps（USB 3.0）、開機鍵 🌱Fractal Design Terra 售價 : 台灣售價為6790 🌱偷偷葉配我自己 : 🌱機殼細節 : 🌱機身簡介 : 與NORTH類似 前面板底部為胡桃木飾條 可惜沒有自帶香氣 一邊剪片一邊吸的樂趣直接被抹消掉 整體機身採用陽極化鋁製外觀 摸起來的手感不錯 除了正面之外 上下左右四個方向都做柵狀樓空 讓小小的機殼有足夠的進氣量 拆解一下外殼 黑色皮革的帶子 後拉取出上蓋後 從底部施力 讓雙邊側板以鷗翼門的樣子開啟 尾部有做固定卡扣 推一下就可以取下來 I/O設計在機殼前面板底部 開機鍵上刻有Fractal design自家logo 顏色會根據機殼整體配色而改變 白色版就會是白色 黑色版為黑色 🌱I/O : 旁邊的接口則是 一個傳輸速度5Gbps的USB3.0 TYPE-A 跟一個不支援快充功能的TYPE-C 這邊注意一下 說明書TYPE-C傳輸速度寫10Gbps 而官網標示為20Gbps 我這邊沒設備可以測試 可能要交給好心人幫忙解惑了 🌱內部佈局 : 再來看看內部布局 標準不帶240冷排的A4結構 鋼製內框分割兩側 以背貼背的型式 一邊為顯示卡安裝位 一邊為電源與主機板的安裝位 轉開固定鎖 TERRA的內框架可以根據你的顯卡厚度與CPU散熱器高度 來選擇適合的檔位 這邊放上規格圖給大家參考 假設我現在調整到1檔位置 Cpu散熱器限高77mm 可以裝上高度131mm以下、厚度43mm以下的顯卡 或者裝上高度145mm以下、厚度33mm以下的顯卡 同理 調整到7檔位置 Cpu散熱器限高48mm 可以裝上高度131mm以下、厚度72mm以下的顯卡 或者裝上高度145mm以下、厚度62mm以下的顯卡 這時候會有人會問了 為什麼存在兩種高度條件 因為左邊側板頂部有兩個固定元件 所以Terra能夠支援的顯卡最大寬度與高度掛勾 考慮到電腦的木桶效應 個人建議以3~4檔的位置去挑選 我可不想要用48mm的散熱器導致cpu的性能降低 除了風冷外 將檔位調整到4 可以在顯卡位安裝一個120水冷 不過…. 2023誰還在會用120水冷 先不說散熱性能拉跨 還會壓縮到空間 導致雙風扇的顯卡都裝不了 不安裝水冷的話 顯卡最大支援長度為322mm 並且附有pcie4.0延長線與支撐架 一般90度延長線很容易過度彎折導致損壞 而Terra利用繞過支架的方式降低了折損風險 🌱硬碟擴充 : 擴充方面 最大支援2顆2.5寸硬碟 前面板背面可以透過束帶固定一個 第二個可以藉由附贈的硬碟架固定在電源位下方 🌱電供尺寸限制 : 電源最大支援尺寸為SFX-L 考慮到理線、散熱、擴充 在非訂製線的情況下 建議用SFX電源就行 我自己用海盜船SF750 線材長到占據整個空餘部分 想安裝15mm風扇在下方 最好額外購買風扇防撞網 或者像我依樣直接裝在機殼底部 另外Terra有替電源額外提供銅柱 在電供與顯卡之間空出間距 讓創始版顯卡增加風道進一步降低溫度 🌱散熱性能 : 組裝完所有零件 那就來看看散熱性能如何 測試平台如下 CPU : I7-12700 主機板 : 微星Z790I EDGE WIFI 記憶體 : 威剛 DDR5 6000 XPG Lancer/CL30 (白) 散熱器 : 利民AXP120-X67 顯示卡 : EVGA RTX3080 FTW 風扇 : 鐮刀 Scythe Kaze Flex II 120 Slim 皓風丸 電源供應器 : 海盜船SF750(白金) 考慮到熱空氣上升 整體風道規劃為雙側邊進風下方吸風 使用AIDA64+FURMARK在Terra進行雙烤10分鐘 在室溫26度 CPU與顯示卡全滿載的情況下 溫度分別穩定在95度和77度 顯卡壓力不大 但cpu在隨時會觸發過載保護之間來回徘徊 即便我把右側蓋打開和底部架高也相同 🌱使用心得 : 最後聊一下使用心得 作為豹生第一次組裝ITX機殼 Terra給我的安裝體驗是非常良好的 前面板背面的電源線走線 電源倉下方所預留的空間 替不同散熱方式的顯卡保留一定進氣量 甚至連說明書都特別教你怎麼理線 處處可以感受到設計師的用心 散熱性能雖然比不上能夠安裝240水冷的A4機殼 但以風冷來說 至少12700+3080雙重滿載的情況下可以極限壓制 由於背靠背設計+小空間 即便是待機也容易在機箱內累積熱量 比較建議捨棄底部的2.5吋硬碟擴充 來安裝一顆15mm薄扇將熱量快速吹走 另外 可調式內框架真的是一個很棒的設計 使用者可以根據自己的特殊需求來改變檔位 我自己調整到3.5檔位 連AXP120 X67+EVGA 3080這種厚卡都能塞進去 但cpu散熱器處會被稍微頂起來 可惜的是 兩邊風扇都貼緊側板的情況下 會有嚴重的風切聲 產生的噪音非常很可怕 如果想選擇這咖機殼的話 有幾個要注意的點 第一個便是剛剛提到的溫度問題 記得別裝發熱量大於12700的CPU 第二個是顯卡高度建議少於等於131mm 考慮到40系12VHPW與一般8pin供電線的彎折程度 必須要留有一定空間來安放線材 不然就會發生和我一樣上蓋蓋不上的糗事 最後是風切聲 如果在意的話 可以讓兩邊的散熱器距離側版 保留5毫米左右的寬度 以上是我對Fractal Design Terra的開箱 有什麼問題可以到留言區一起討論 我是牧書亞 感謝大家收看開箱機殼牧書亞FractalDesignTerra
