墨子科技萬能充Pro 爆炸解析

國立交通大學

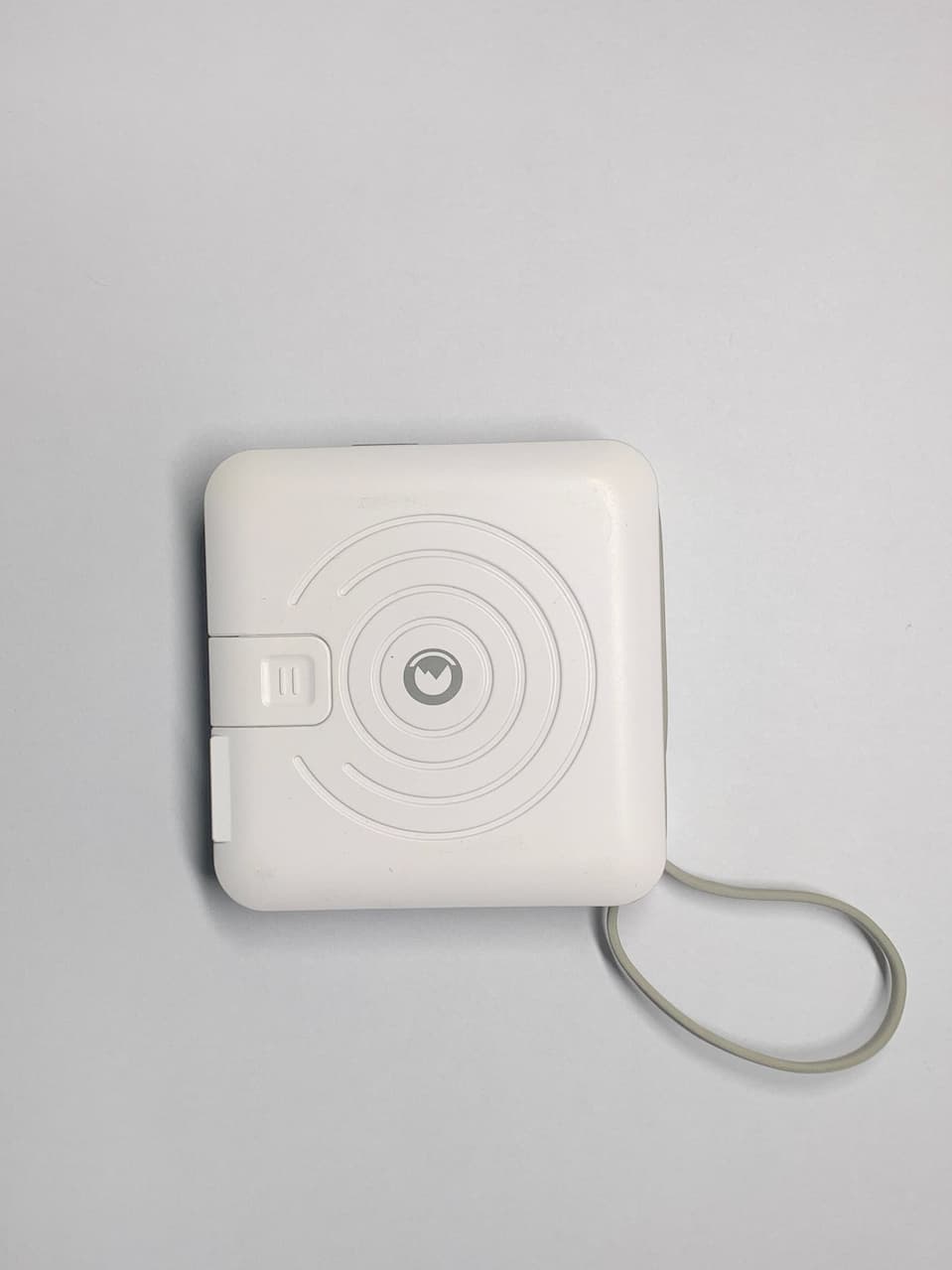

感謝某受災戶贊助了一個修完三個月就壞的，墨子科技的萬能充Pro，這邊為前情提要。某牌很紅的萬能充行動電源爆炸…

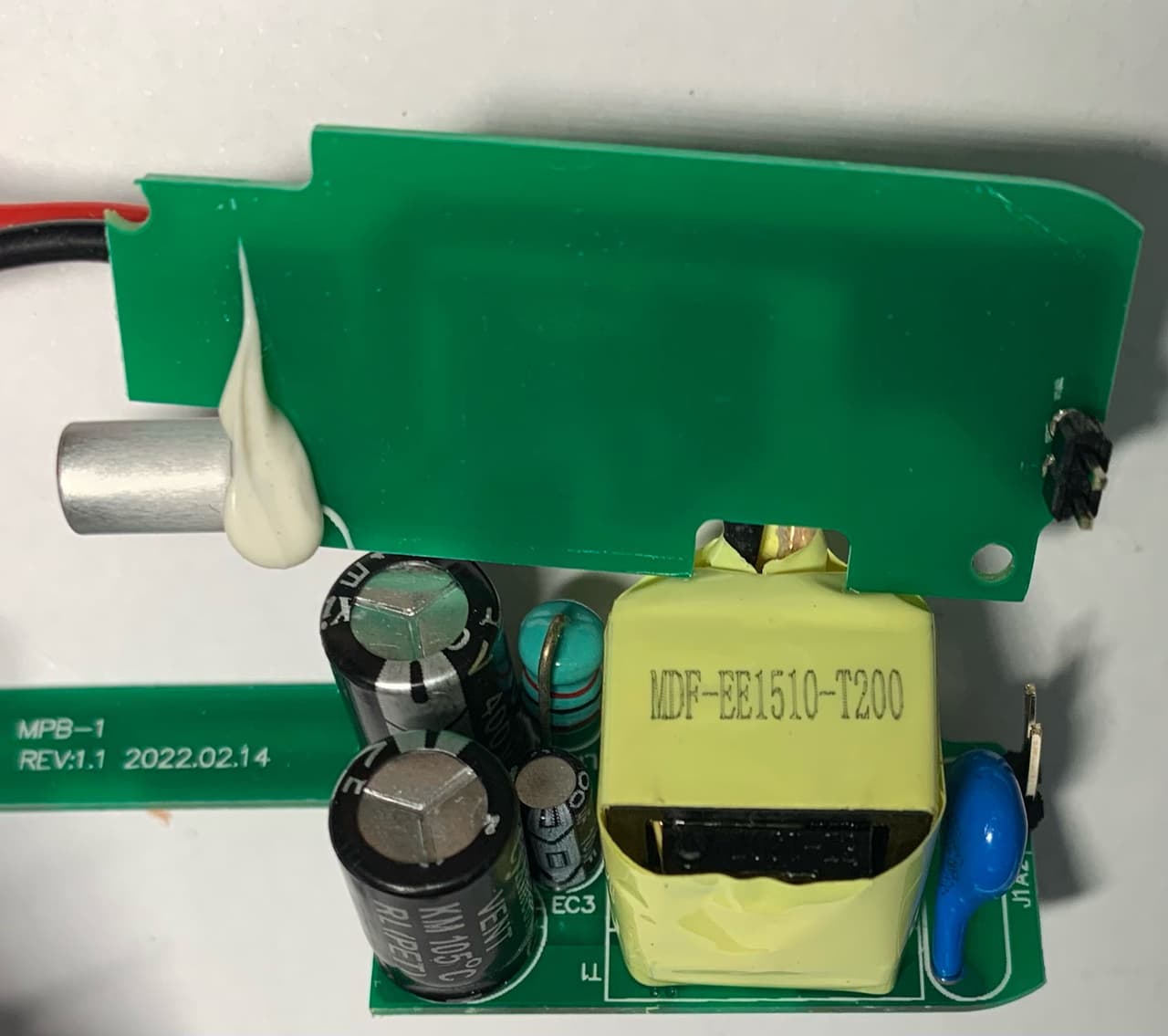

1. 首先是充電器的部分，參考

的vivo 10w充電頭。發現其架構大同小異，皆採用flyback架構。

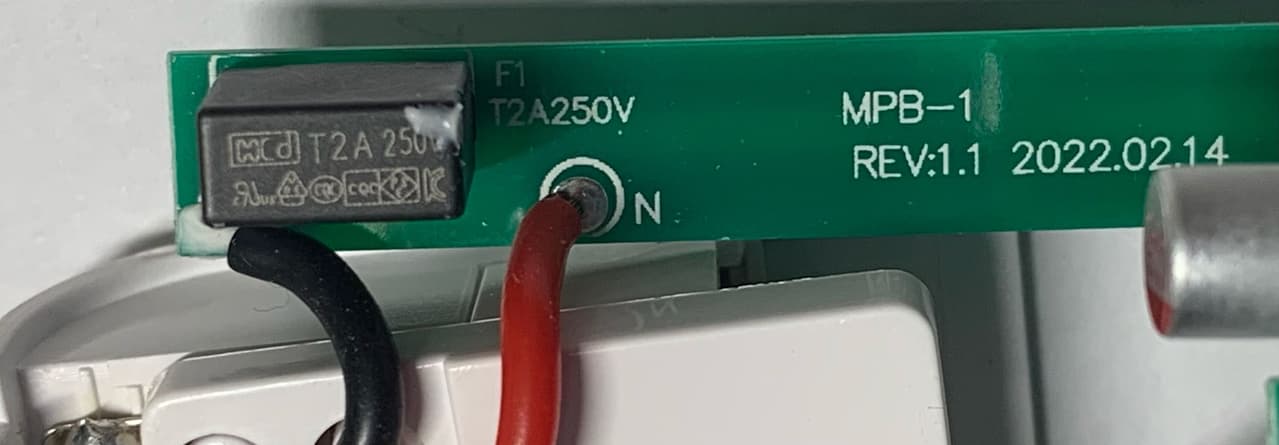

我們一步步來分析其構造，首先是插頭部分，其機構利用兩個簧片達成可收回的插座腳，交流電進入後，首先經過了250v 2A的保險絲。

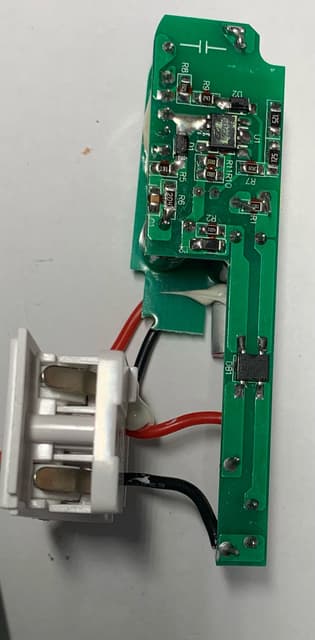

接著進入橋式整流(型號:MB10F)，和兩顆高壓濾波電容(型號:CyXincon 400v 10uF 薄膜電容)與電感，高壓直流接著進入功率控制與開關電晶體集成的IC中(型號:csc7131B)，輸出的PWM波進入變壓器。

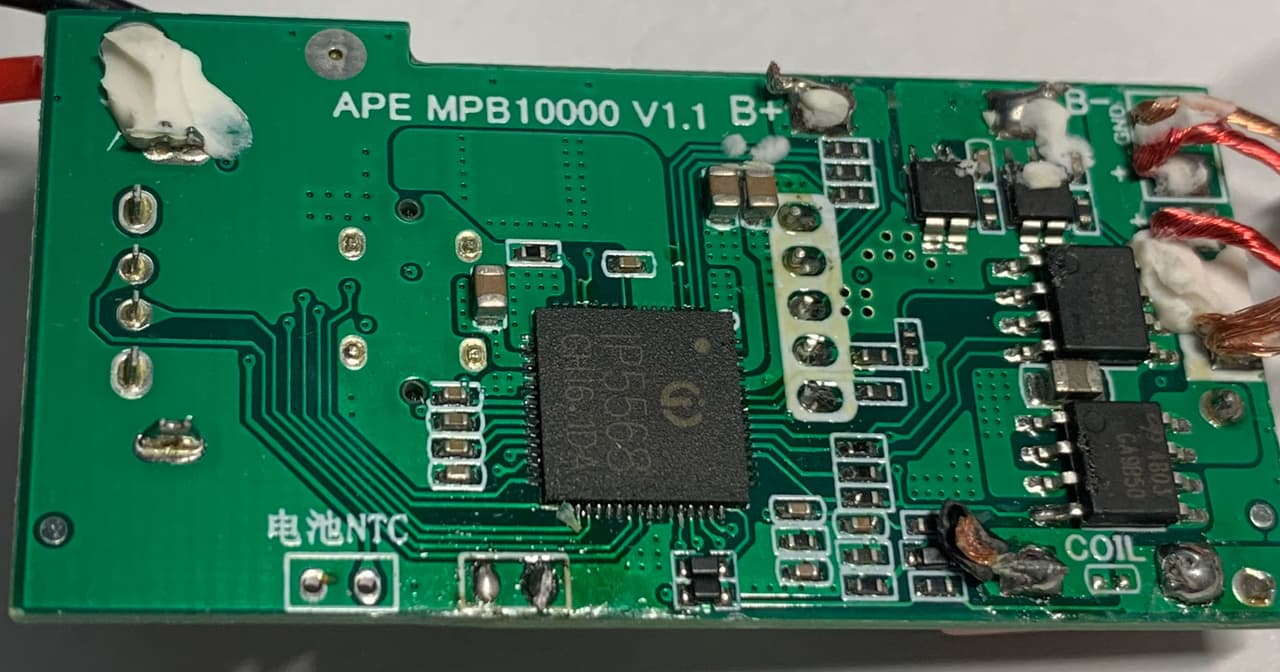

變壓器另一側低壓輸出經過同步整流控制IC(型號csc7715)後，並聯一個電容(型號:6.3v 470uF 鋁固態電容)，就得到了5v直流輸出。此外，初級與次級間也加入了Y電容用於抑制共模干擾。小結:其構造簡單，充電能力約10W，與標示差不多，不過其行動電源部分所使用的IC支援5A*4.2V=21W的充電輸入，稍顯可惜。 2. 接著是行動電源部分。主控使用英集芯科技的IP5568。同級產品參考對岸大廠綠聯出品的10000mah無線行動充，

根據英集芯科技的datasheet，該IC可同時支持USB Ax2(輸出)，USB B(輸入)，USB C(輸出/入) 共四個USB口，其皆支持快充，不過同時使用兩個及以上輸出口時，只支持5V輸出，這時無線充只支持5w、7.5w充電功率。另外無線充和USB口可同時使用，其最大總輸出為18w。因此當你同時充5個裝置時，每個裝置平均只收到3w多的電力，比iphone豆腐頭還少，趕時間時不建議。

接著我們觀察周邊IC，首先是右上兩顆XB7608，專門用來保護鋰電池包的，避免過充、過放、過流和反接。右下兩顆較大的4812a、4803 MOS則用於無線充電部分。

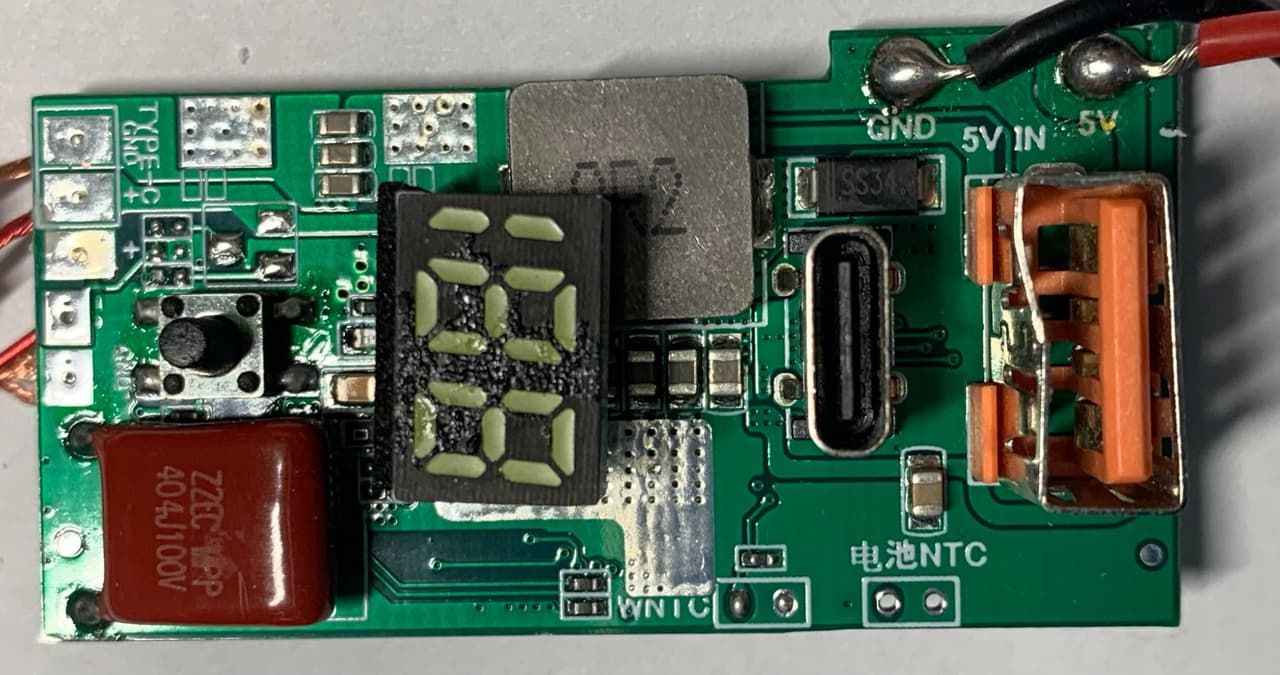

正面SS34、2R2分別用於電池包充放電，與升壓(由於只有一個2R22電感，故只支持單一電壓輸出)。顯示部分為188數字管。輸出部分有趣了，觀察PCB走線，DMA1、DPA1接到正面USB type A，DMC、DPC、CC1接到正面USB type C，故這兩個孔支援快充。其中一個USB type A輸出被改成type C與lightning輸出，這兩個輸出皆併聯接到了IC的VOUT2接口。這也說明了為啥cable只支持5V輸出。不過這種改法我是覺得有隱患，因為這兩條線的正極是連在一起的。 2.2 安全部分該IC支援兩個溫度監測輸入，該品牌行動電源使用了一個輸入孔(NTC2)，熱敏電阻位於鋰電池包與無線充電線圈之間。

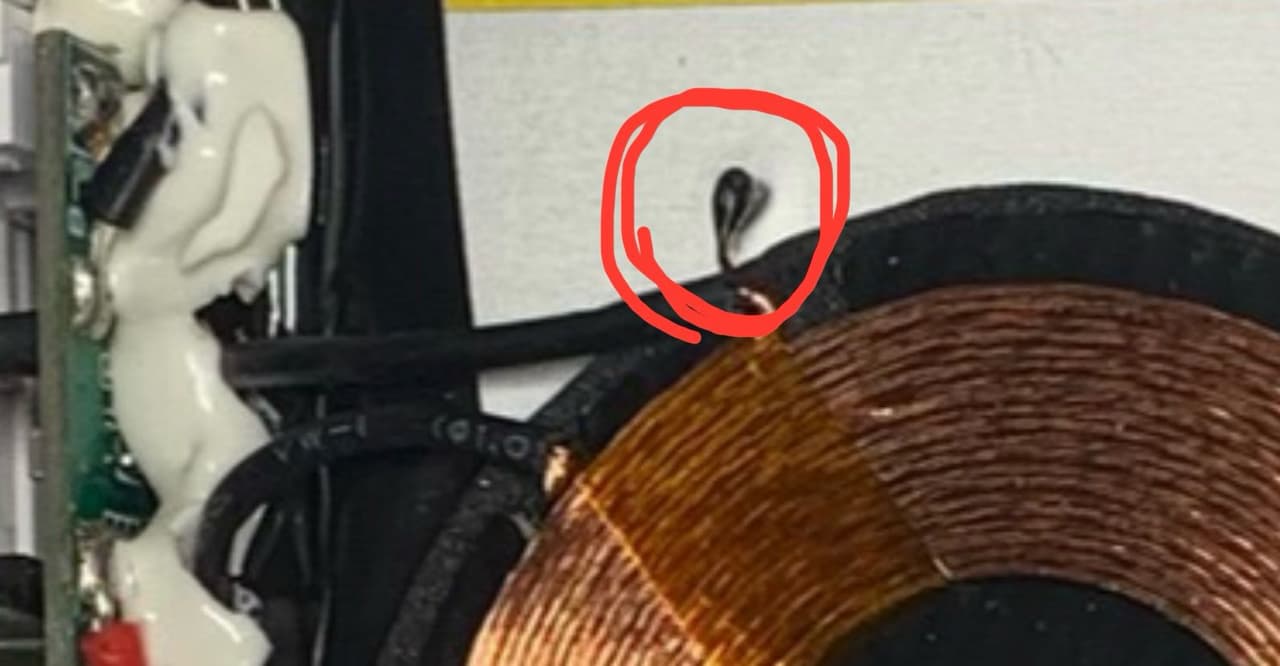

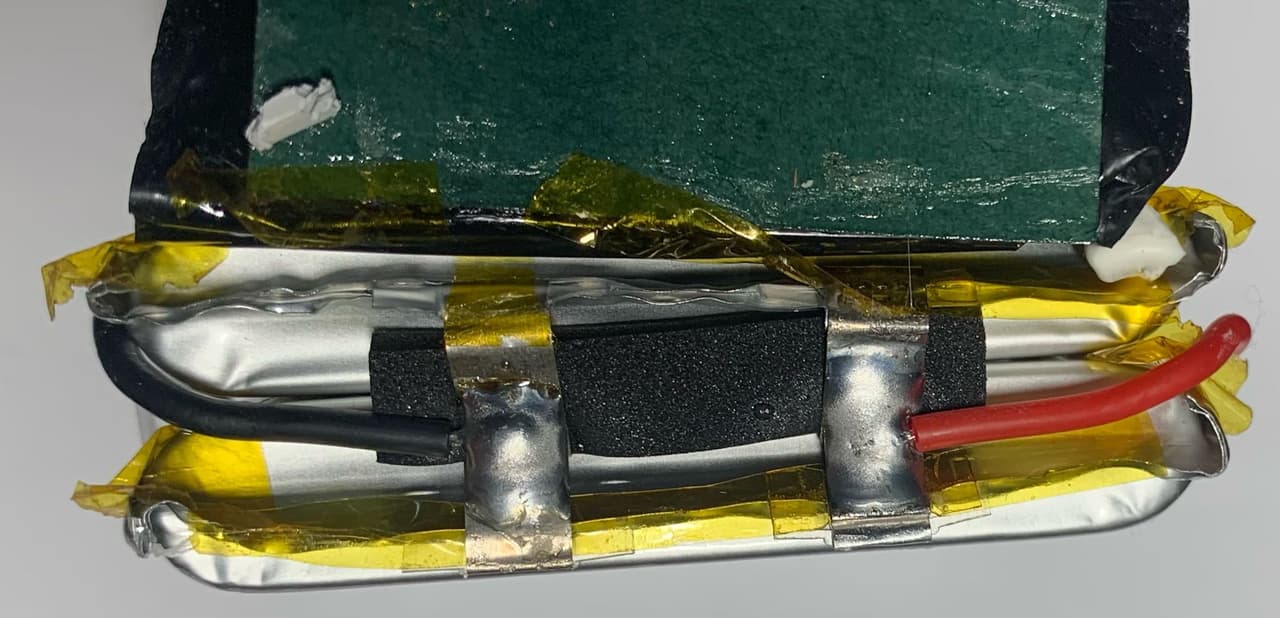

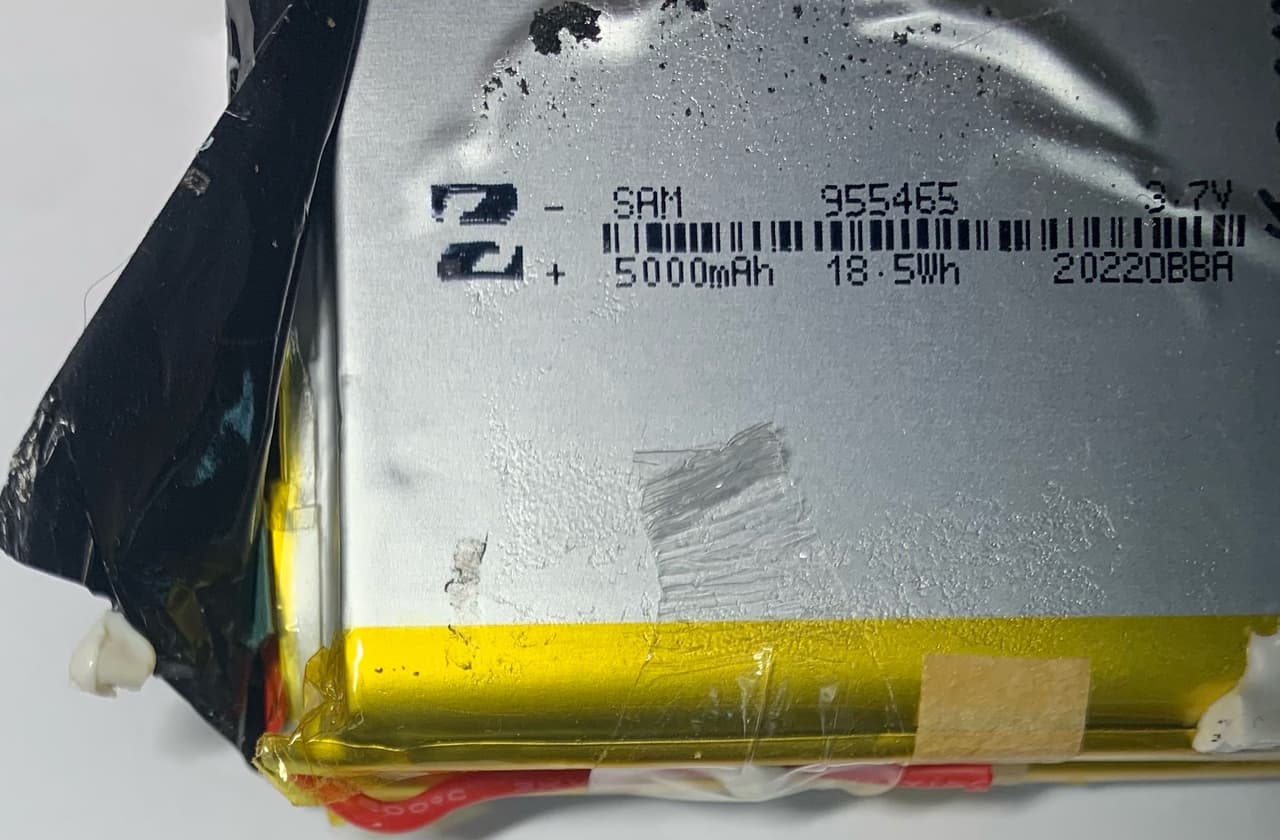

其中NTC1檢測電池溫度，而NTC2檢測無線充電線圈溫度。這邊比較奇怪的是，由於只使用NTC2，當內部溫度上升時，該IC只會關閉無線充電的輸出，而不是停止系統的充放電。建議使用NTC1溫度監測，將感測器置於兩個電池包之間。 3. 鋰電池部分為(SAM 955465 3.7V 5000mah)*2，製造批次為20220BBA 希望有大神能補充一下這電芯的牌子

總結:整體結構緊湊，主板用料不差，接縫處有打膠固定，無線充有背板和泡棉保護，只是不懂為何兩條有線輸出是用漆包線。對比綠聯行充，該萬能充在散熱部分有待加強，尤其當兩顆電池併在一起時。另外高發熱的主控IC和電感也無明顯散熱方案，溫度感測似乎弄錯方向，最後若電池在製造過程中有瑕疵，就可能燒起來。以上是我的拆解總結，歡迎大家補充
