環保改裝X570 南橋(PCH)散熱結構缺陷的理解與修正 2026.01.10 余建錩

國立勤益科技大學 機械工程系
環保改裝——X570 南橋(PCH)散熱結構缺陷的理解與修正
2026.01.10 余建錩
一、問題起點:不是老化,而是(熱)熱失效
這台電腦在高負載運作時反覆出現藍屏。
經過排查後,問題並非來自 CPU、記憶體或電源,而是鎖定在 一片x570主機板的南橋晶片(PCH)。
在一般使用情境下,系統看似正常;
但只要進入高 I/O 與高頻寬運算(如 SolidWorks、PCIe 4.0 裝置長時間負載),問題便會被穩定觸發。
後來直接讀不到M.2,拆開南橋改版裡面積儲灰塵堵住散熱。
這顯然不是機器老化,而是牽涉到熱堆積,顯示卡剛好在南橋風扇上方。
二、原廠設計造成一些小問題:熱力學層面是必然熱能無法釋放又加上吸風是吸入顯卡熱源導致當機結果。
原因如下:
1. 散熱模組的物理侷限與熱鎖死
X570 晶片組功耗約 11–15W,但原廠南橋散熱模組尺寸極小,
鰭片厚度與熱容量不足,導致在高負載下出現明顯的邊際遞減效應。
更關鍵的是位置設計——
南橋小風扇位於顯示卡插槽正下方,當大型三風扇顯卡安裝後,進氣口被直接遮擋。
結果是:
風扇反覆吸入顯卡排出的廢熱
熱量在晶片與顯卡之間循環
形成典型的「廢熱循環鎖死」
一旦進入此狀態,溫度會隨時間累積,而非穩定。
2. PCIe 4.0 對溫度的極端敏感性
X570 是首款支援 PCIe 4.0 的消費級晶片組。
高頻訊號對溫度極為敏感,當晶片過熱時:
電子阻抗改變
訊號抖動增加
當超出容許範圍,M.2 與 PCIe 裝置即會掉速、失聯,甚至導致系統凍結或藍屏
換句話說,這不是單純的「溫度高」,
而是熱偏移直接轉化為系統不穩定。
---
3. 小型主動風扇的機械疲勞風險
原廠 3 公分小風扇轉速高達 3000–5000 RPM,
是整張主機板上最脆弱的機械結構。
軸承老化或積塵會產生高頻微震動
震動會干擾鄰近電路
同時也是單一故障點
在長期使用下,這顆風扇本身就是一顆「壽命炸彈」。
一旦風扇停止,那二極體馬上飆升溫度。
且又被顯示卡遮住很難知道風扇是否運轉。
粗心一點以為主機板損壞了。
三、改裝核心邏輯:移除故障點,重建熱路徑
這次改裝的目標不是「降溫數字」,而是讓熱有穩定的行走路線。
核心設計原則只有三個:
1. 將原廠主動故障點(小鋁片小風扇)轉為被動熱緩衝(大鋁塊散熱鰭片,(網路有賣6公分×5公分高1.5公分可以直接使用,但要DIY挖螺絲孔)
2. 讓CPU/顯示卡/南橋晶片熱源直接面對第一道風口,而非串連堆疊熱源尾流
3. 機殼需知道如何保持恆壓進氣與排氣一致,以恆壓維持熱穩態,而非堆疊風量以下有一個影片介紹流體力學
實作方式概要(本文非 DIY 教學,而是改裝紀錄,請斟酌自己能力,並自行負責)
拆除原廠南橋風扇模組

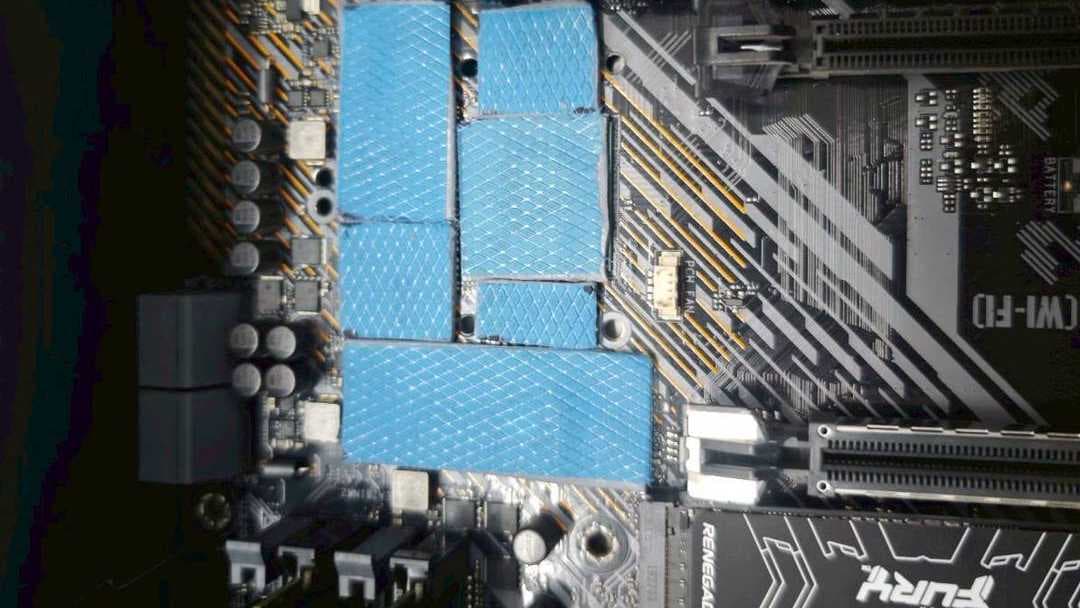

使用鋁材散熱鰭片,搭配 3mm / 1.5mm 高導熱矽膠墊
確保貼合壓力均勻,導熱路徑短且直接
風道設計採「並列第一風口」,避免熱源串接干擾

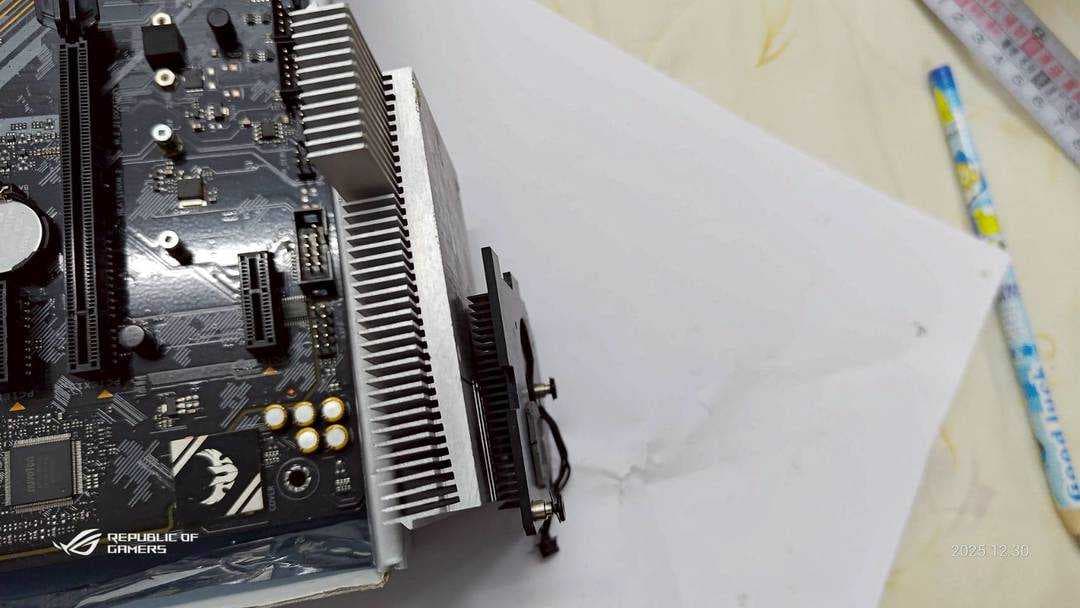

使用的散熱鋁片來自早期 GTS 250 顯示卡,
用砂磨機磨切其鰭片為均勻弧度切削,
大小5×6公分
無銅片積熱效應,升溫與降溫反應都快。
再用電鑽鑽1.5mm螺絲固定孔,用2mm攻牙頭手動攻牙,
不能用電動,會斷。

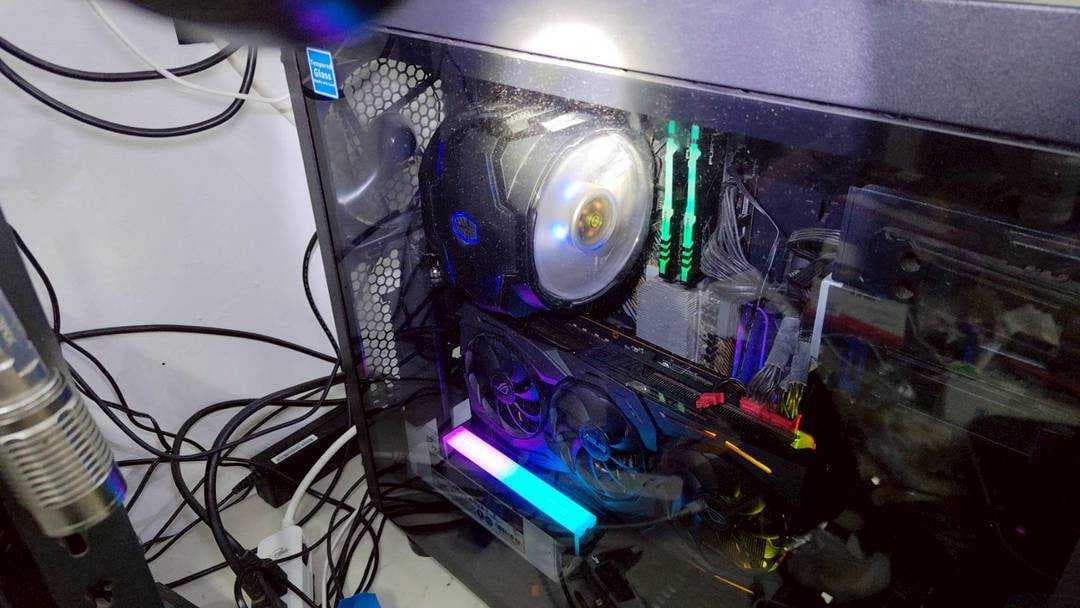

四、關鍵佈局:第一道風口的並列受風設計
此配置不是讓風「依序通過元件」,
而是讓三個主要熱源同時面對第一道風口:
南橋散熱鰭片
顯示卡
CPU 塔扇
三者並列受風、互不干擾,形成:
壓差均衡
熱流穩定
無交叉尾流
這種結構的優勢不只是溫度低,
而是溫度不再隨時間累積上升。
---
五、驗證方式與溫度估算模型

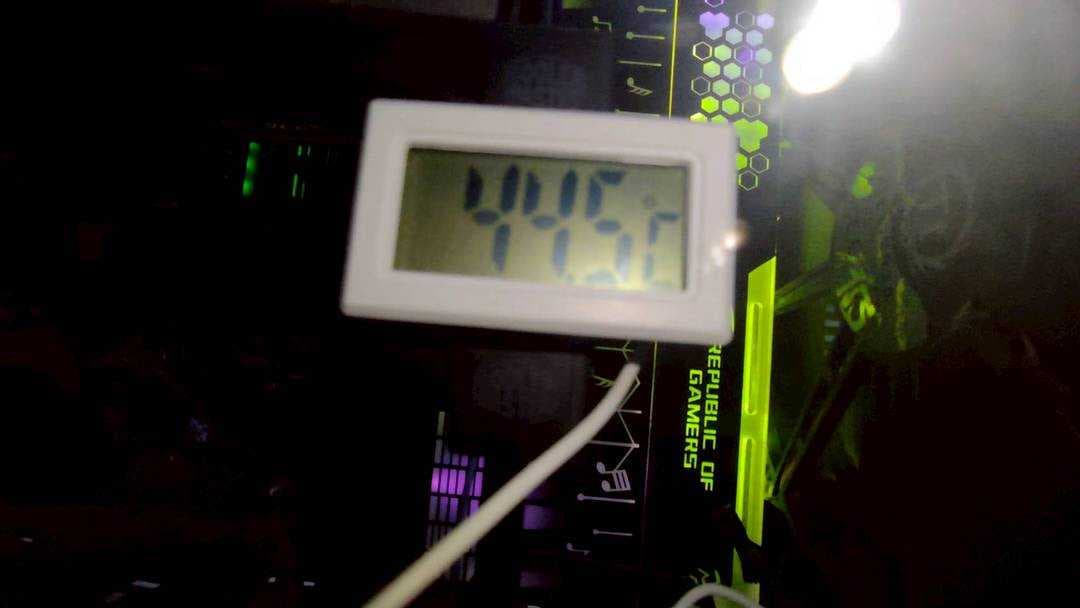

鰭片溫度推估晶片溫度
在導熱接觸良好、氣流穩態的前提下:
晶片外層 ≈ 鰭片溫度 + 5–8°C
晶片核心 ≈ 鰭片溫度 + 8–15°C
此方法可快速判斷是否逼近降頻或失效門檻。
異常徵兆判讀
溫度突然放大:導熱材老化或接觸不良
回溫變慢:風道短路或局部熱滯
同室溫下整體溫度上升:壓差不足
---

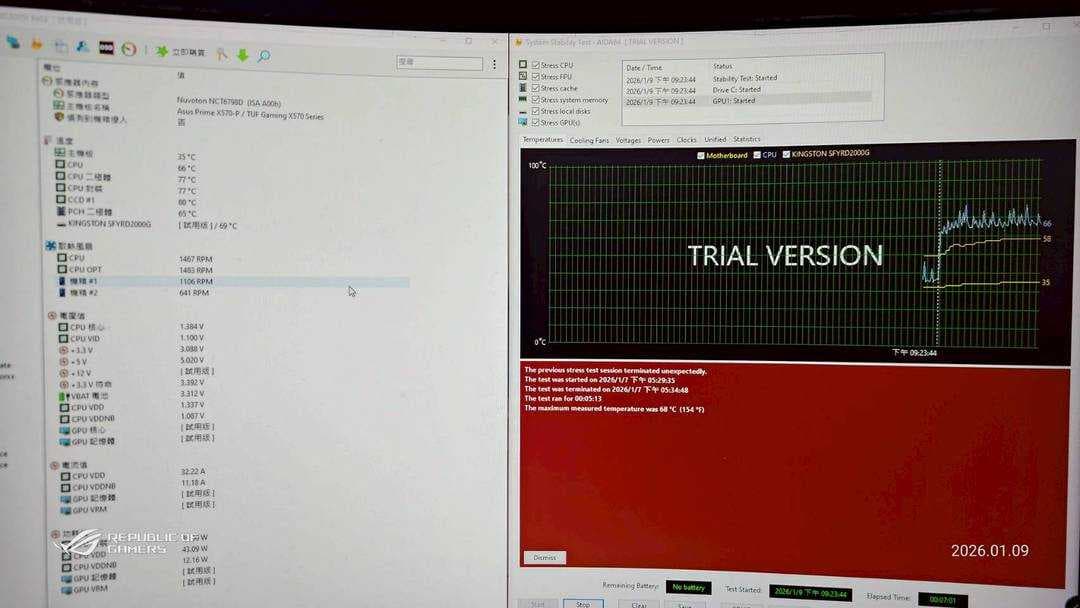

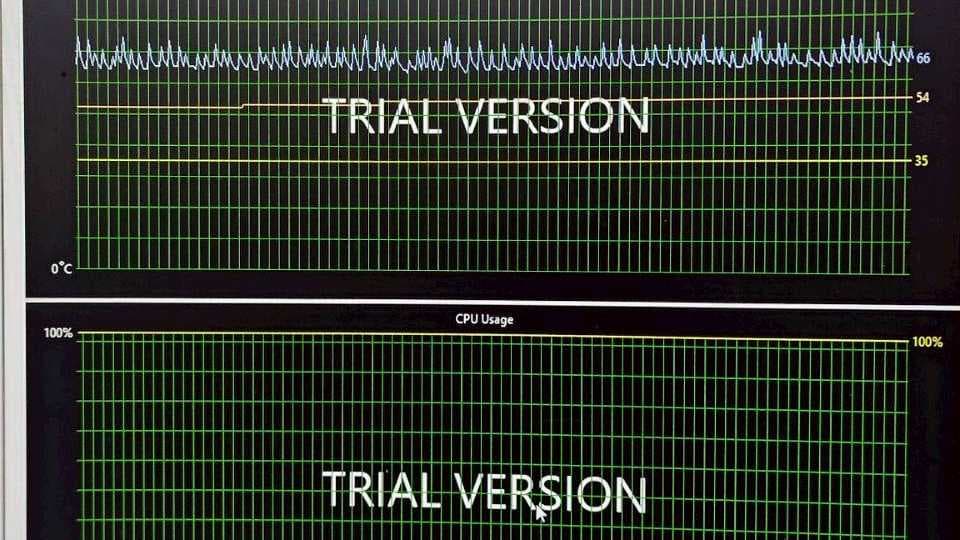

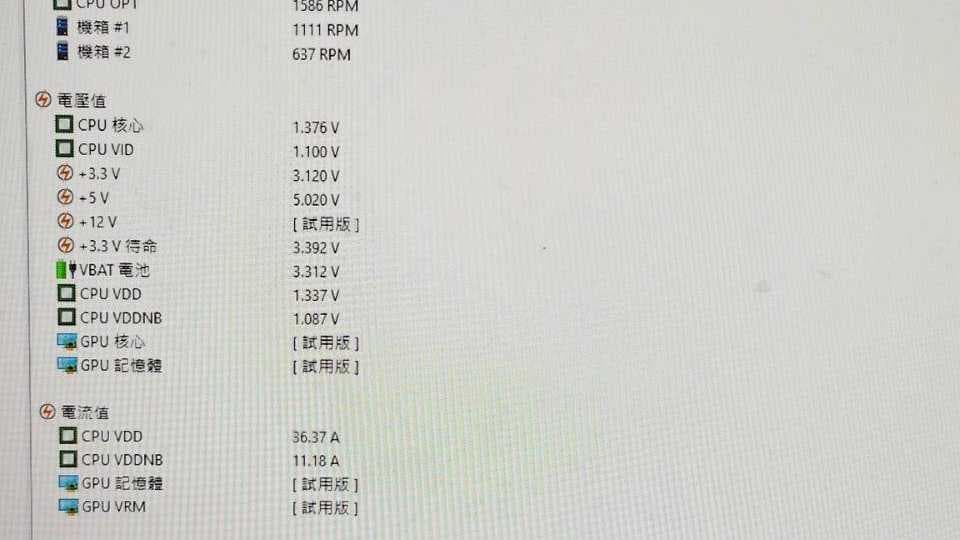

六、實測結果(30°C 室溫)
改裝前
PCH 待機:約 70°C
PCH高負載:核心溫度 90°C 以上
系統不穩定,易藍屏
第一次無風扇改裝後(被動)
PCH 待機:66°C
PCH燒機滿載:72°C
二極體溫度穩定在 68–72°C
CPU:68–83°C(穩態約 78°C)
主機板:31–37°C
第二次無風扇改裝後(主動散熱+風扇+避震)
PCH 待機:45°C
PCH燒機滿載:53°C
二極體溫度穩定在 68–72°C
CPU:68–83°C(穩態約 78°C)
主機板:31–37°C

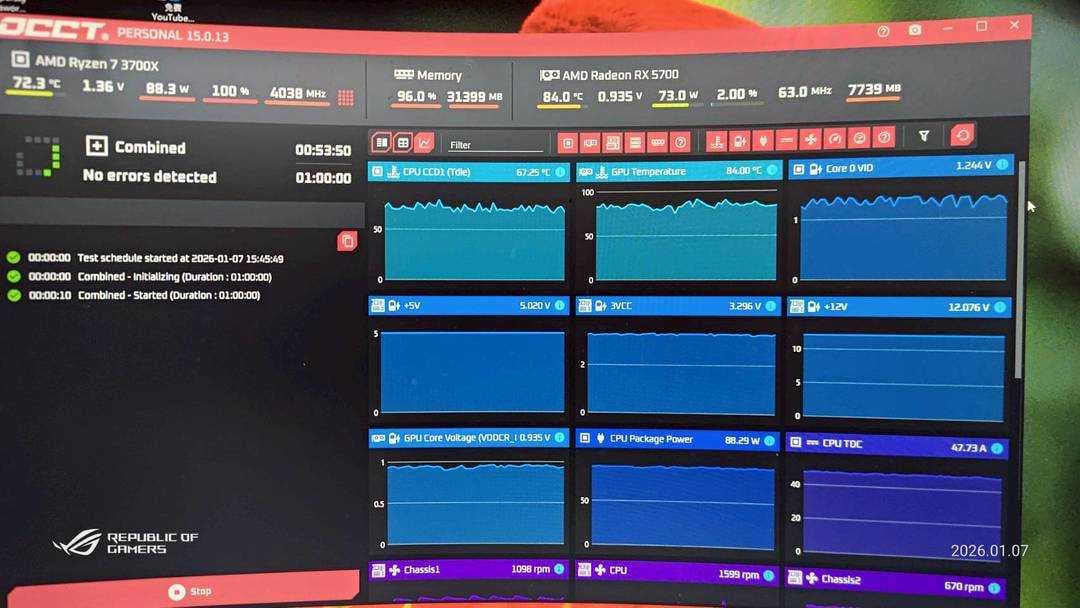

連續三次、每次一小時的 CPU / GPU / RAM 滿載測試皆穩定通過。
---
七、最後修正:為何必須加入主動風壓
在被動散熱穩定後,仍發現 PCH 二極體溫度高於理想值。
原因在於:
CPU 可借助塔扇直接排熱
PCH 位於主機板下層,熱路徑較長

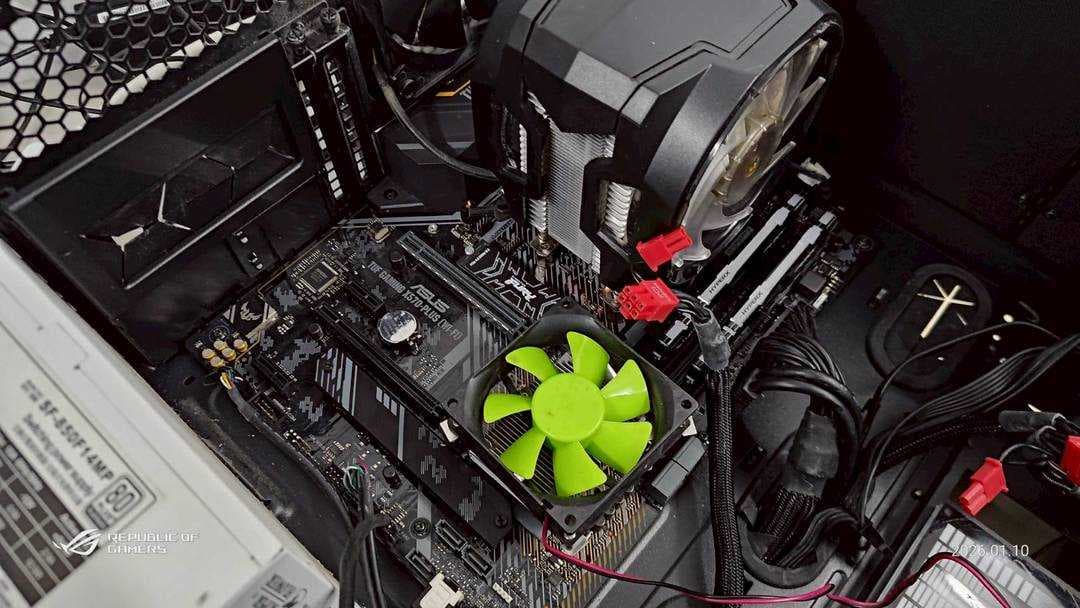

最終解法是加入 定頻 5 公分靜音風扇,
直接對鋁合金鰭片施加穩定風壓,
並以彈簧片作避震,避免震動傳遞至主機板。
結果是 PCH 在高負載下穩定於 53°C,
達到此次改裝的最終目標。
---
八、結論:不是散熱,是熱力建築
風扇不是裝得多就有效,
沒有動線,就沒有散熱。
這次改裝的重點不在材料昂貴,而在理解熱的行為:
不是排熱,而是導熱
不是堆風量,而是分壓差
不是追分數,而是控制熱源的穩態
如果不知道原理,電腦看起來永遠在壞;
但一旦理解熱力結構,硬體其實可以陪你很久。
---
風冷改裝配置說明(整理版)
本次改裝以「不更動核心硬體、控制成本、優化整體風道」為主要原則,目標是在原有機殼結構下,提升實際散熱效率與穩定性。
機殼進風設計
前方配置一顆 20 公分低轉速風扇(約 800 RPM) 作為主進風來源,提供大面積、低噪音的氣流基礎。
另外於前方補上一顆 12 公分較高轉速風扇(約 1200 RPM),以增加風壓,讓冷空氣能更有效覆蓋整個機殼內部風道。
CPU 散熱配置
CPU 採用塔式風冷散熱器,搭配 雙顆可變轉速風扇(約 600~2600 RPM)。
此配置能有效承接前方導入的冷空氣,形成垂直且連續的氣流路徑,將熱量直接推送至後方排風區域。
整體風道概念
透過「前導風 → CPU 塔散 → 後排風」的線性風道設計,使氣流方向明確、干擾減少,避免熱氣在機殼內部滯留。
在不增加過多成本與噪音的前提下,達到風冷系統中相當穩定且高效率的表現。
風冷改裝思路分享:環保零件與氣流優化
本文整理了基於現有硬體條件下的風冷改裝經驗,並非針對特定主機板或品牌,主要目的是分享氣流配置、風壓分配與熱流導向原理。
即使預算有限,透過合理的氣流與散熱配置,也能有效改善核心元件溫度與穩定性,延長系統壽命。
---
1. 改裝背景與散熱挑戰
在高負載運算(如 CAD、3D 渲染)時,晶片組及周邊元件可能因散熱不足而出現系統不穩定或藍屏。
主要問題包括:
散熱效率邊際遞減與熱鎖死:小型散熱片與風扇面對高發熱元件時,氣流易受阻、廢熱循環,造成元件過熱。
訊號完整性與熱偏移:高頻晶片對溫度敏感,散熱不足會導致訊號抖動,影響儲存或 PCIe 設備穩定性。
機械疲勞與雜訊干擾:高速小型風扇容易因軸承磨損、震動或積塵而干擾主板電路。
因此,重點不是增加風扇數量,而是理解氣流方向、壓差分配與核心元件受風方式。
---
2. 氣流與風扇配置思路
風道佈局概念
設計方式 特性 優勢 弱點
串接連貫 熱源依序排列,風流穿越多段 散熱集中於尾端 前段熱源易干擾後段,尾段溫度高
並列第一風口 核心元件同時面對風口,獨立受風 壓力均衡、熱流穩定、無干擾 需精準配置空間與風道,設計難度高
核心原則:每個元件都有自己的風壓入口與熱流出口,互不干擾
前導風 → 核心元件 → 後排排風,形成穩定層流,減少熱滯留
風扇轉速調整以分壓差為目標,而非追求風量或噪音
---
3. 改裝零件與操作概念
使用零件多來自舊設備回收或低成本市售材料,既環保又實用:
零件 原始來源 功能 改裝思路 / 操作概念
顯卡散熱鋁片 舊顯卡拆下 高導熱鋁材替代原晶片散熱片 手工打孔或裁切以符合晶片面積,保留鰭片排列角度,確保氣流可通過鰭片帶走熱量
小型風扇 3.5 吋硬碟散熱器拆下 增加局部氣流與壓力 定位於熱源附近,吹向鰭片,減少熱滯留;避開其他元件干擾
矽膠導熱墊 市售散熱硅膠 填補間隙,提升導熱效率 根據晶片與散熱片間隙調整厚度,確保均勻受壓,避免局部熱點
彈簧片 印刷機墨水夾固定片 減震避振 固定於風扇底部或支架上,降低微震對主機板的傳導,延長壽命
顯卡直立支架 市售支架 調整顯卡位置 改變顯卡位置以避開前方風流尾流,讓核心元件直接受風,形成平行受風結構
操作原則
1. 不破壞主機板原有設計:零件固定採外掛或支撐方式,不改焊或鑽孔
2. 熱流導向優先:鰭片與風扇位置遵循「前導風 → 核心元件 → 後排排風」
3. 壓力分配穩定:風扇轉速與位置調整以均衡氣壓為目標
4. 可維護性:零件可拆卸清潔,維持長期運行穩定
---
4. 使用與檢查建議
在進行任何風道或風扇配置調整前,建議先確認:
1. 硬體與結構條件:機殼空間、塔扇與記憶體距離、風扇安裝位置
2. 主機板設定:是否支援風扇轉速曲線調整、溫控邏輯理解
3. 使用情境評估:適合預算有限或過渡性使用,不追求極限效能
4. 測試與觀察:調整後觀察系統穩定性、噪音與溫度變化,異常立即回復原設定
快速判定規則(概念分享)
鰭片表面溫度與核心溫度差異:合理差異內表示散熱良好
出口氣流溫差:ΔT ≤ 8–10°C 理想;ΔT > 12–15°C 可能存在熱滯或壓差不足
異常徵兆:溫度回落慢、負載升溫異常、風扇震動或異聲
---
5. 結語
本文分享的思路並非標準操作指南,而是基於氣流與熱流理解的環保改裝概念。
對於預算有限、無法更換核心硬體的人來說,這種方式提供一種過渡性思路與自我檢測方法,讓使用者能在理解原理的基礎上改善散熱與系統穩定性。
注意PS :
機箱的整體散熱主要依靠前後風扇形成的氣流,將各元件產生的被動熱源排出。然而,這種方式無法針對被動元件進行精準散熱。
若在機箱內安裝過多僅具裝飾性的風扇,不但無法有效降低熱源,反而可能造成氣流干涉與渦流,使熱量滯留。同時,風扇本身的電機也會產生額外熱源,進一步增加機箱內的積熱。
因此,最有效的方式是針對主要發熱元件配置主動散熱,並保持穩定的壓差氣流,讓熱量能順利被導出機箱。這才是正確的散熱策略。。
