5G NR 無線技術淺談

前情提要

其實我之前好像有抱怨5G在某些重要商圈有佈建不完善的問題。一樣鎮樓。

電信技術是我司另一個部門的事情，前些日子5G要開台的時候有交流一下。別隨意抬槓。＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝介紹5G NR(New Radio)之前你應該先知道所謂的電磁波。

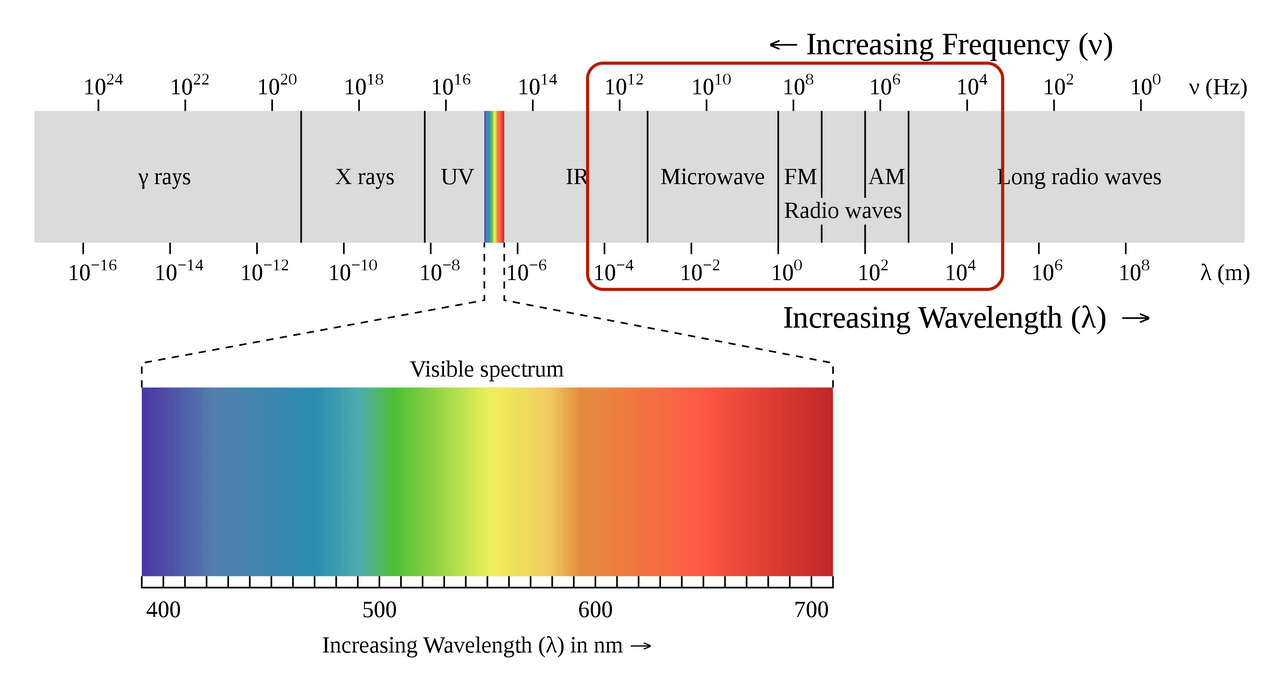

這張圖相信大家都熟悉，只要你國中理化課沒睡著基本上在電磁章節都會提到。這張借用維基百科的波譜，已經幫你圈起來我們常用的無線電範圍了。只要是低頻3Hz~300GHz都是無線電波範圍，往上電磁波就會以可見光的形式呈現，後面就是你們熟知的紫外線，X射線，伽瑪射線等等。每個波段的電磁波都有不同的特性，比如低頻率的電磁波，它是不能穿越大氣層的。然而衛星技術用的電磁波屬於高頻率，是可以穿越大氣層中的電離層（以前近地面氣象學好像有講過更細的...)

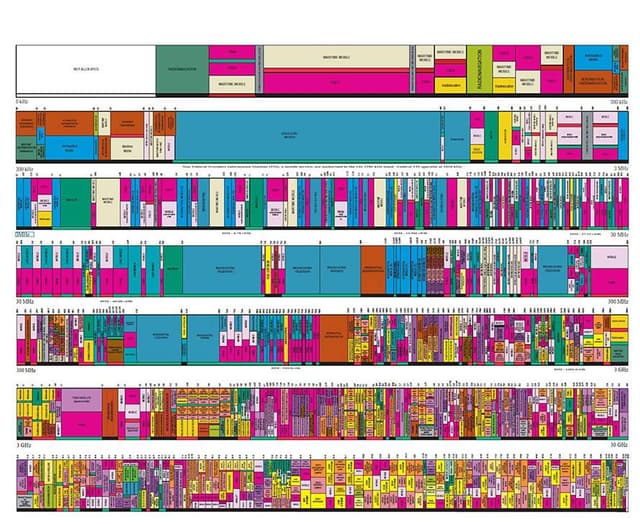

這張圖是ITU（國際通訊組織）制定的無線電波頻率專業信道劃分，有興趣可以去ITU網頁看看，他有中文（不過是簡體中文）。你上面看到五顏六色的，裡面包涵民用、商用、軍用各專業用途，舉凡海上通訊頻段、AM廣播通信頻段、FM廣播通信頻段、太空對地通訊頻段、GPS。＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝ 5G 他也有屬於專屬自己的頻段，有分為Frequency Range 1（400MHz~6GHz之間），業內叫法都是說sub6GHz。而這裡面又細分很多個頻段，都是N開頭的。另一個是Frequency Range 2（24.25GHz~52GHz之間），這邊就是毫米波（mmWave），當然也有細分頻段，分別是N257~N261。下面是台灣業者的頻段分佈。中華電信：n1、n3、n78 台灣大哥大：n1、n3、n28、n78 遠傳電信：n1、n3、n28、n41、n78 台灣之星：n1、n3、n78 亞太電信：n28、n41 （亞太跟遠傳有談合約，說是要共建部署，畢竟鴻海這個富爸爸什麼都想做）

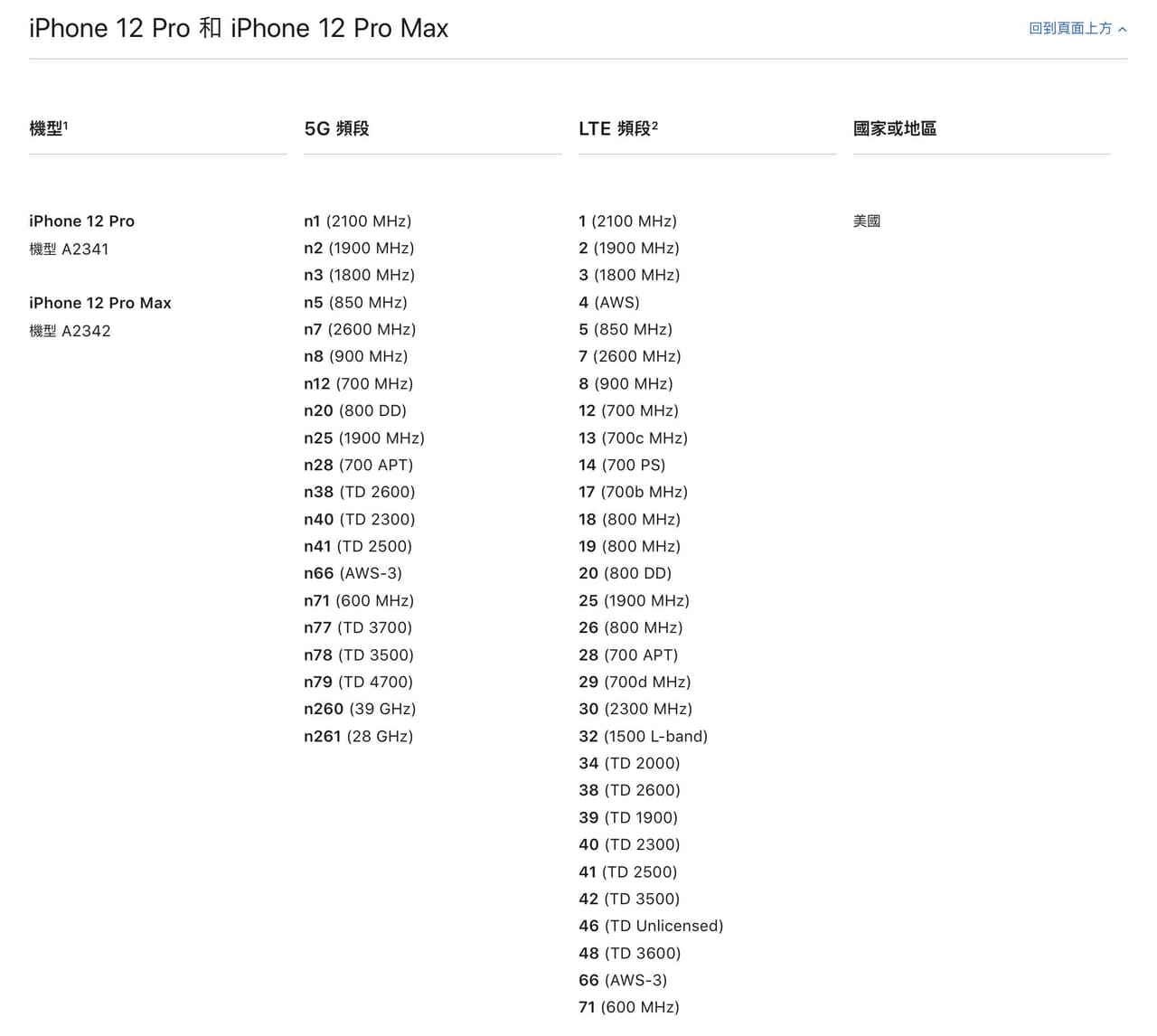

對照iPhone 12系列支援的頻段，台灣業者推出的都吃得到，放心。而毫米波頻段則是支援N260、N261，台灣沒有，你也可以放心。＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝在波的概念下，頻率高，波長短=數據吞吐量大。因此講白一點，速率方面是mmWave>sub6G>4G LTE。這邊我就不多講Massive MIMO陣列天線、Beamforming波束彙整，有興趣的推薦你們去看油管上面的影片。我覺得對岸的『電丸科技AK』在講解這一段算是淺白完整了。＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝大家都說基地台不好，基地台拔了為啥我還收的到訊號？曾幾何時你在室內抬頭一看，會發現有個小盒子連接一條RJ45網路線，其實那是基地台的一種也就是Picocell（對岸叫做皮基站），還有Femtocell（對岸叫飛基站），長得就像一般的Router路由器一樣。當然通訊業者不會明目張膽地給你弄赤裸裸掛在那邊，多半都會進行偽裝，什麼鐵棍路燈，壓縮機，緊急照明燈都有... 那為啥要偽裝？這得說說反電磁波團體的聲浪，近年來通訊技術發達，大家謠傳電磁波會對人體造成生理、心理上的影響。但是通訊業者受這些陳情影響，不得不對這些設備進行一些常見設備的偽裝掩人耳目，主要是對那些反對勢力啦... 國外也有很直接的例子，就是一個鄉鎮基地台全拔了，你可知道的通訊服務在當地是非常困難的一件事情。你看到中華電信的的信號涵蓋範圍。

對比美國的Verizon的覆蓋『

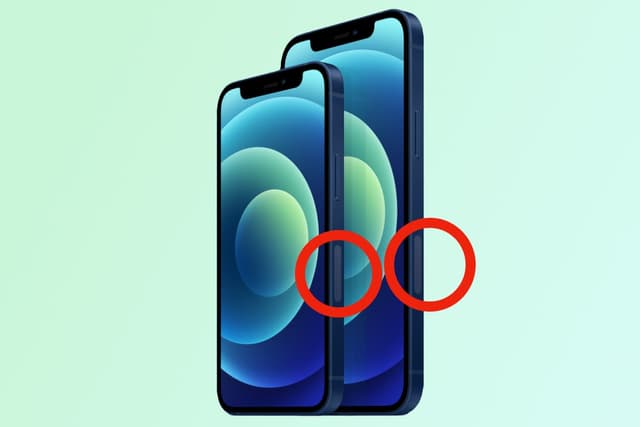

（有興趣可以自己動手拉看看解析度，真正有mmWave的街道少之又少）＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝你說iPhone 12系列有毫米波應用，走科技尖端？你先想想他的天線放哪裡。

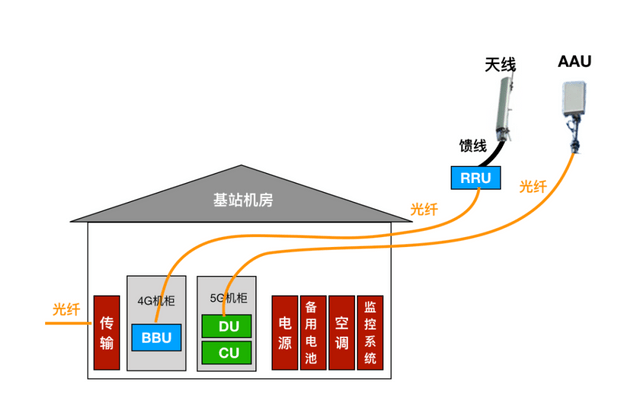

恩...在這裡，你是不是想起來以前iPhone 4的死亡之握？你手握上面，即便你對準mmWavecell，你還是有極大機率是達不到理想速率的。＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝至於留言有人說台灣的5G NR模組和4G LTE模組共用會塞車。 5G C-RAN(Centralized-RAN)機房，透過集中化管理基頻模組(BaseBand Unit，BBU)可降低用電成本。4G基地臺是由射頻模組(Remote Radio Unit，RRU)和基頻模組組成，RRU射頻模組主要負責不同頻段的無線電波發射，BBU基頻模組則負責彙集不同頻段的RRU設備，再傳送至後端的核心網路(EPC)。（借用對岸的圖片）

雖然是掛在一起，但是後端不一樣，是不會有共用塞車問題的。（這是理論布建示意圖啦...如果電信業者BBU是共用4G LTE當我沒說...）＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝最後的最後，我拿我辦公室外面(成大周遭、台南火車站）和長榮大學校區的測速給你們看一下。

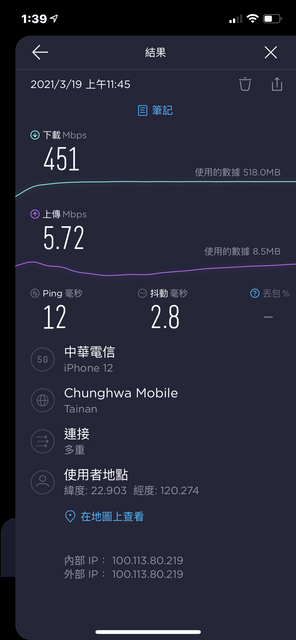

（辦公室外面）

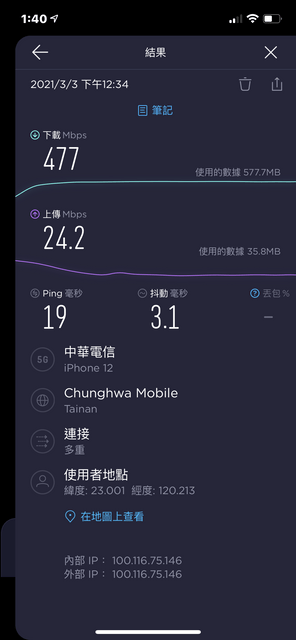

（長榮大學）下行是蠻快的呀...我家wifi了不起也才300Mbps，外面5G輕鬆上400Mbps。就是上行沒這麼快就是了。下次如果有要出差我在測看看當地的速率符不符合期望值。 p.s.下次再有人說要拔基地台，我的電信月租費麻煩你部分負擔好嗎？
