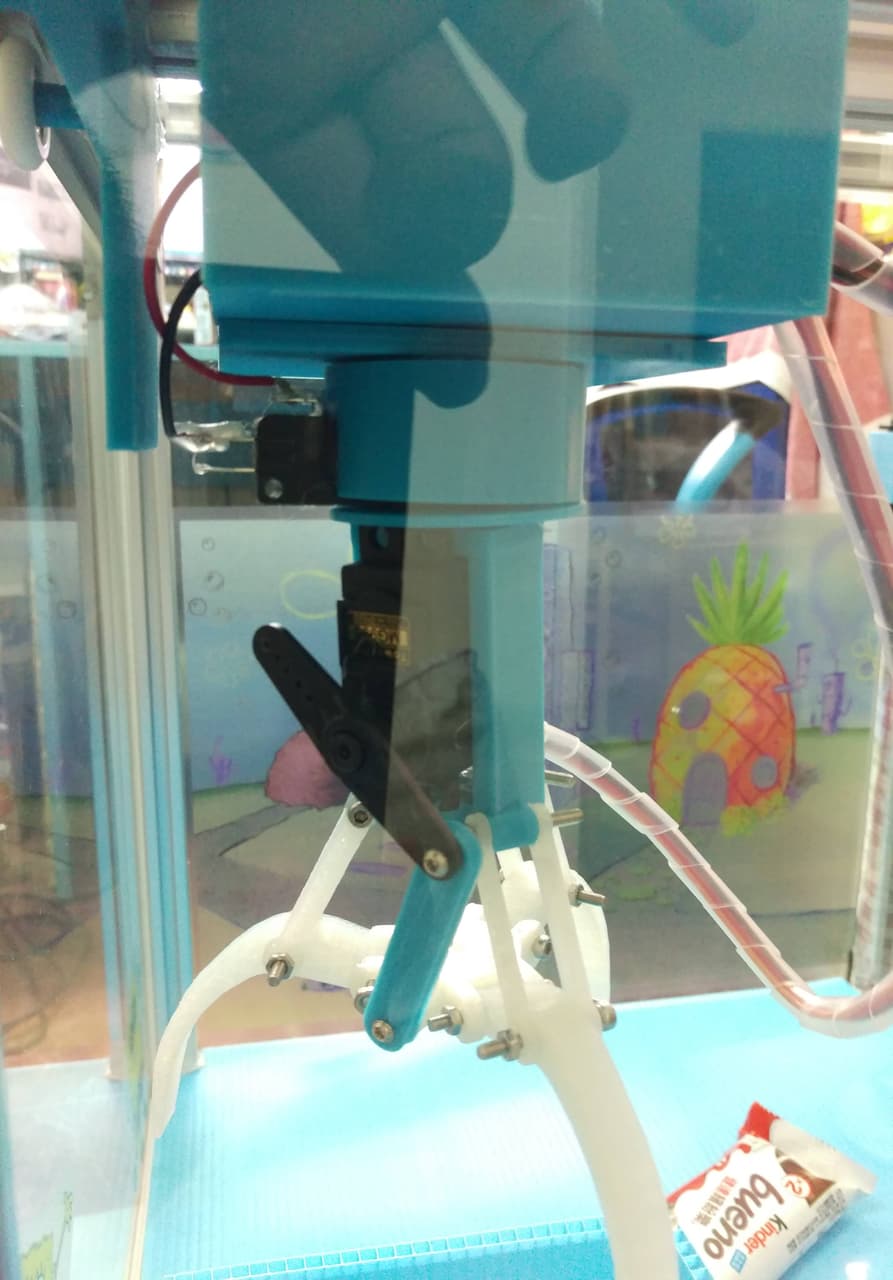

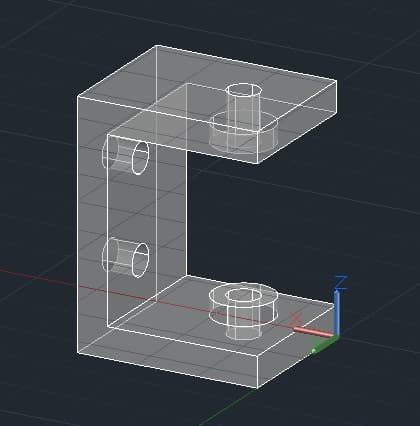

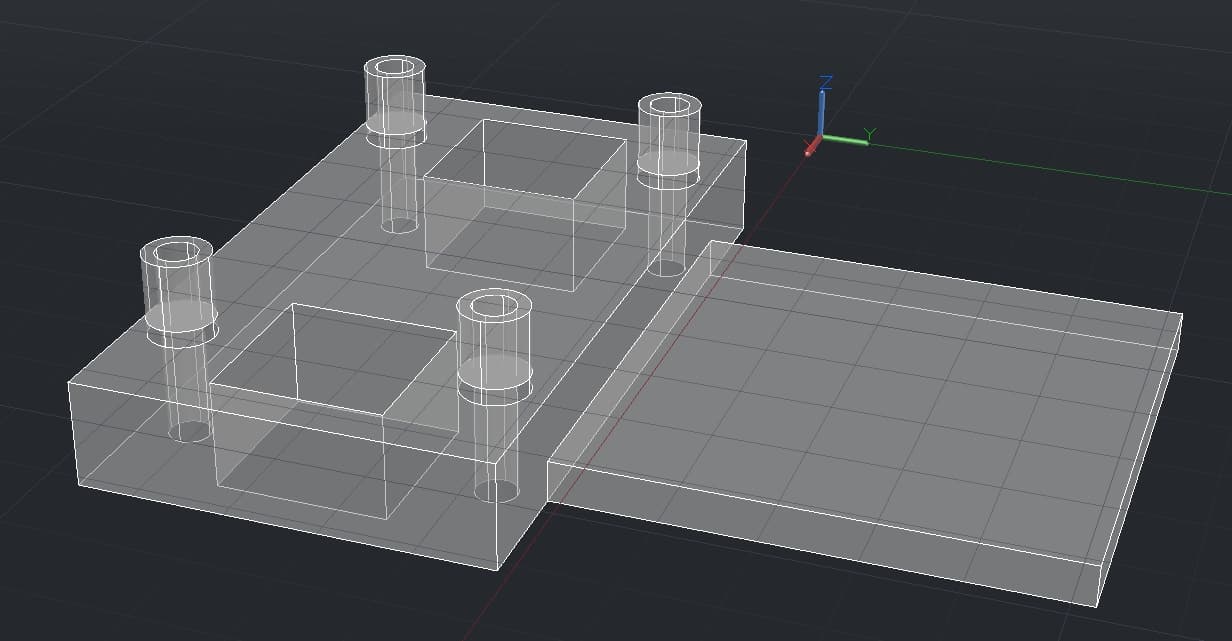

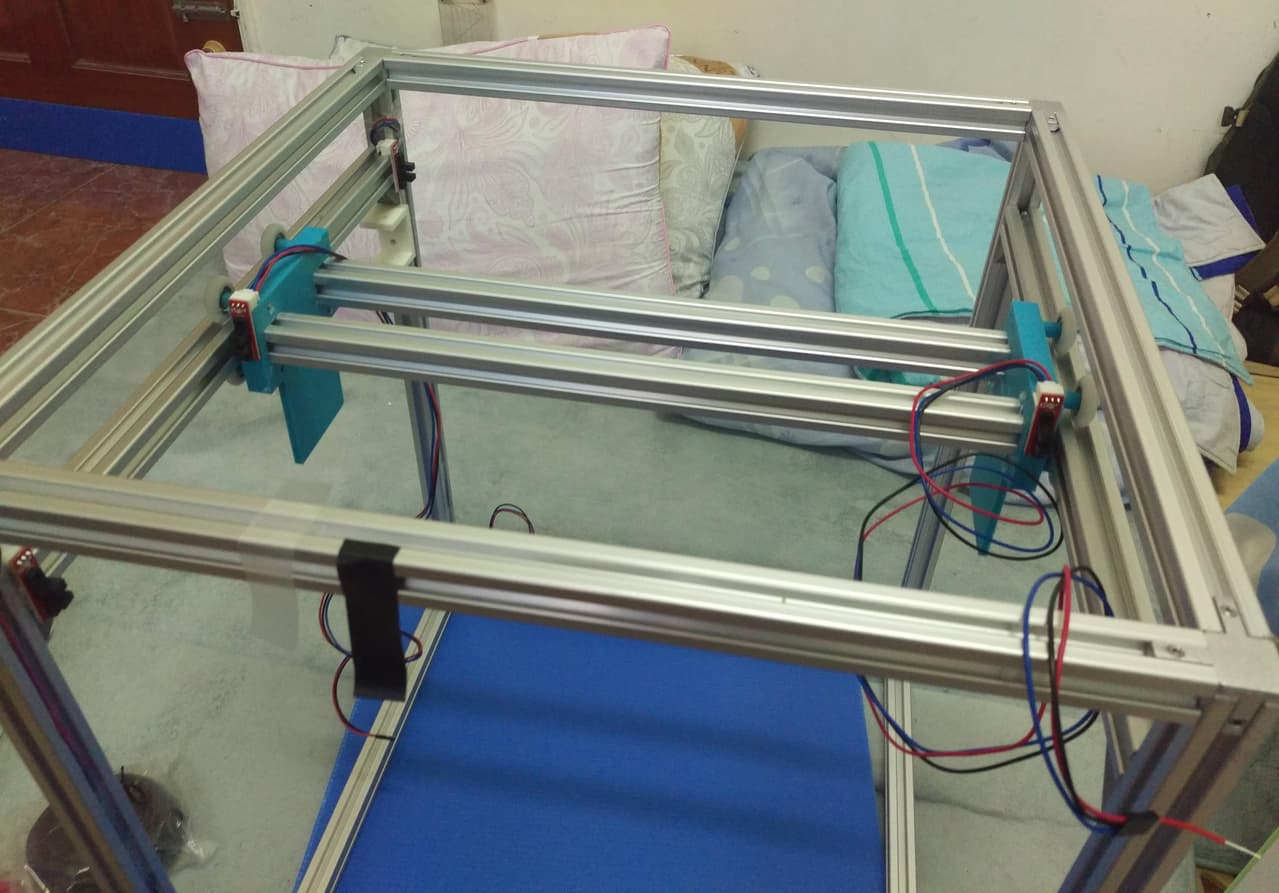

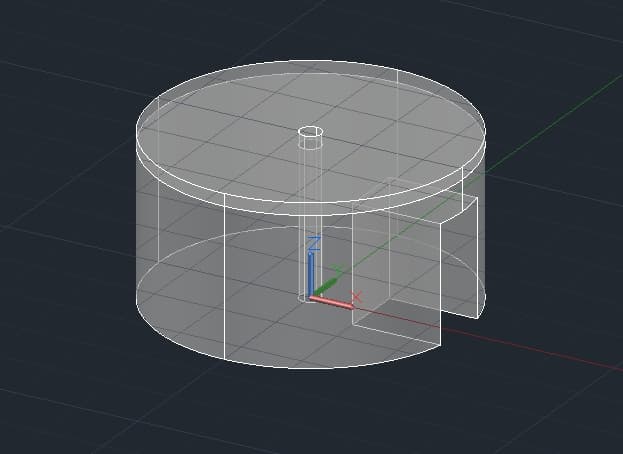

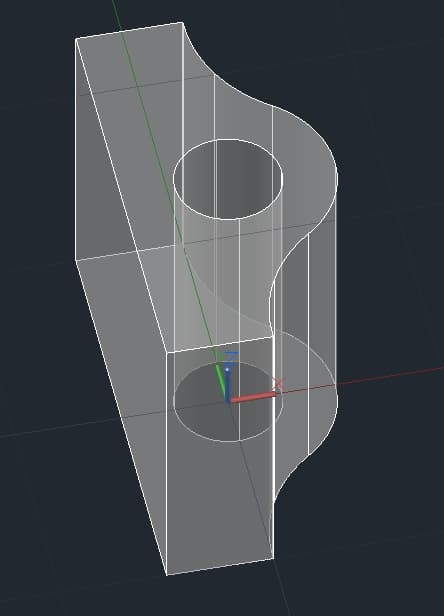

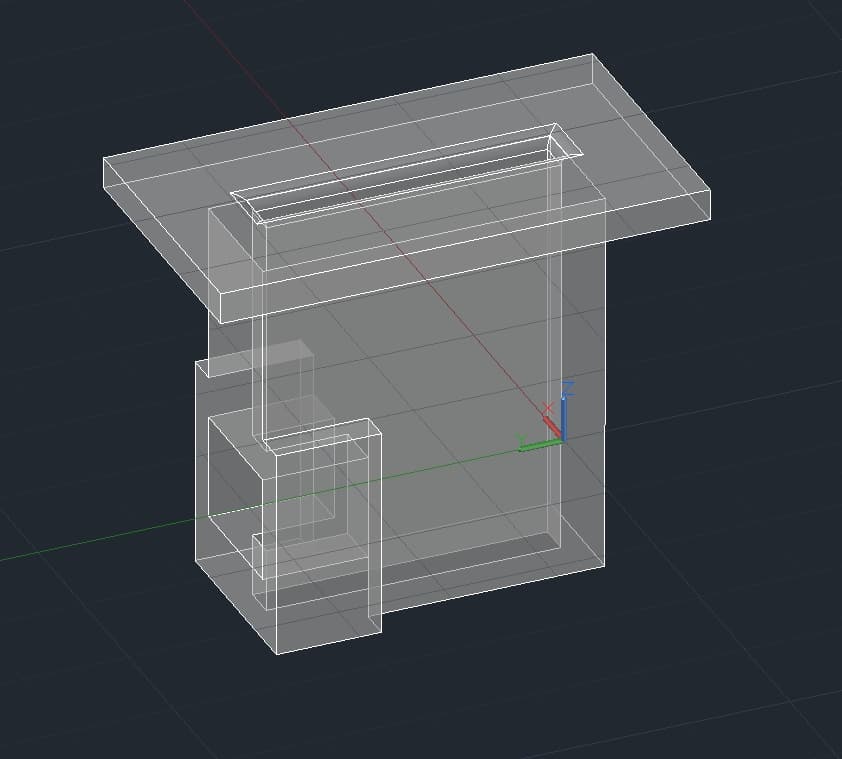

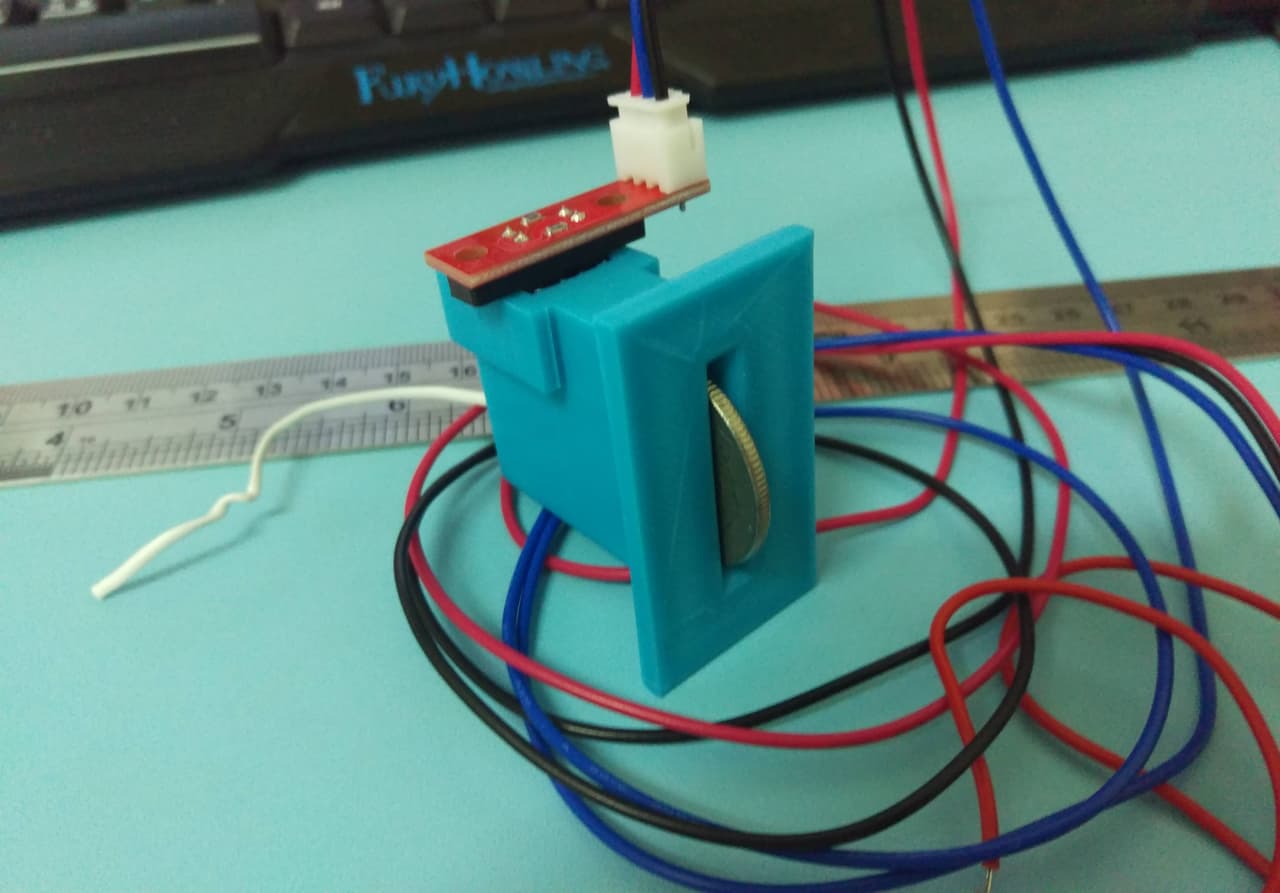

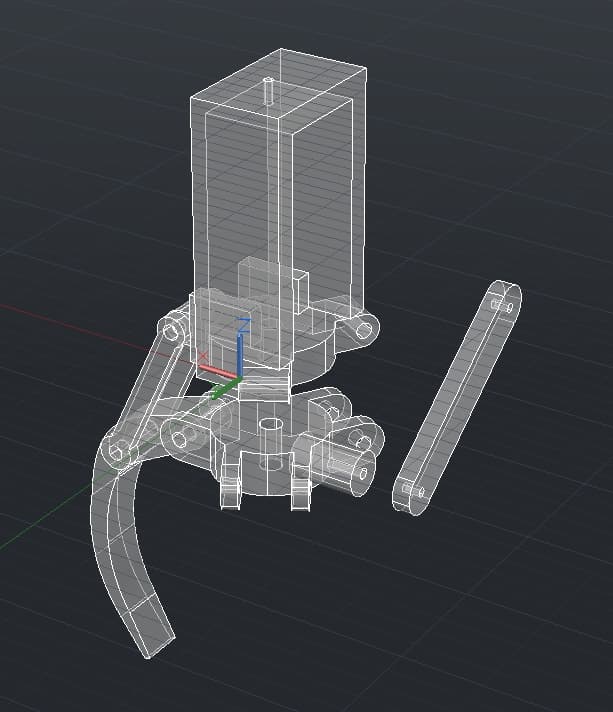

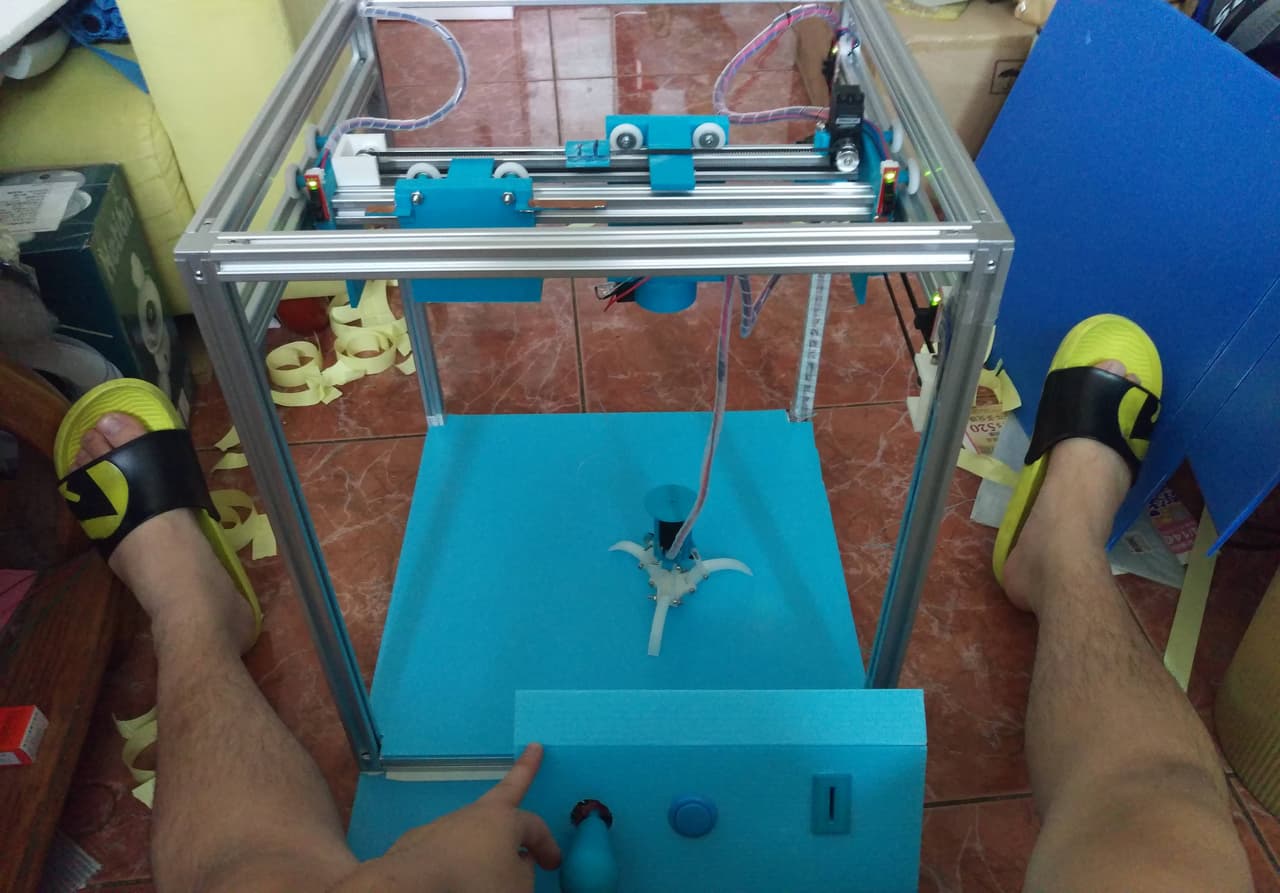

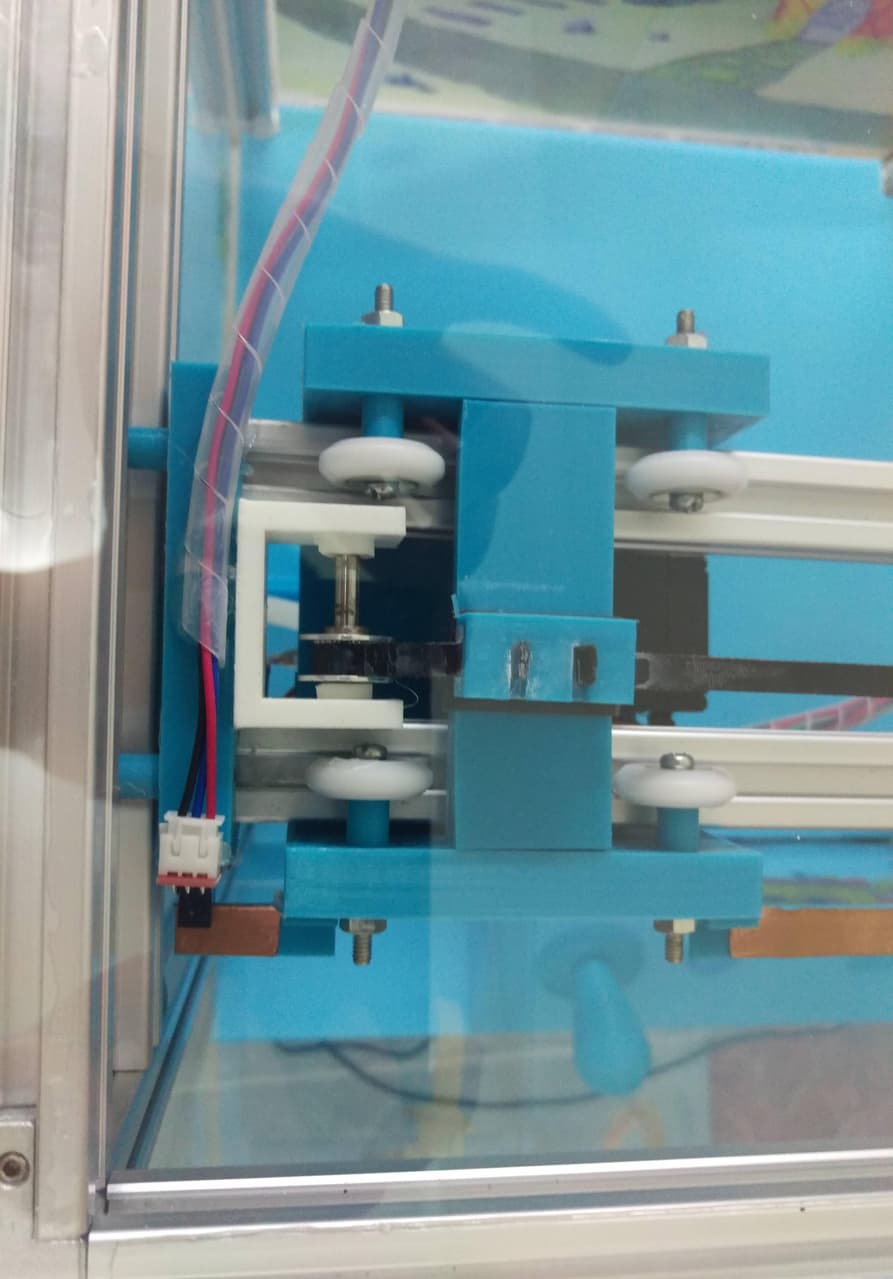

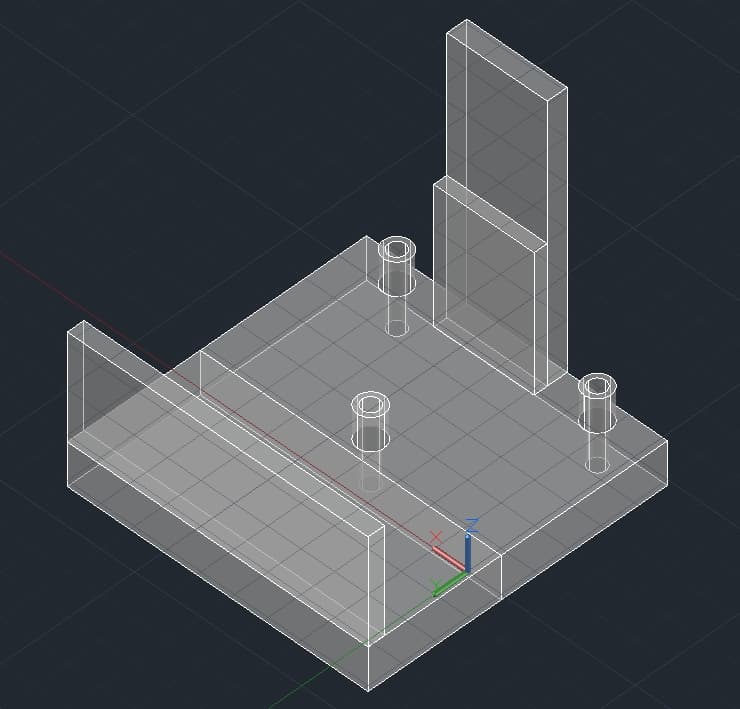

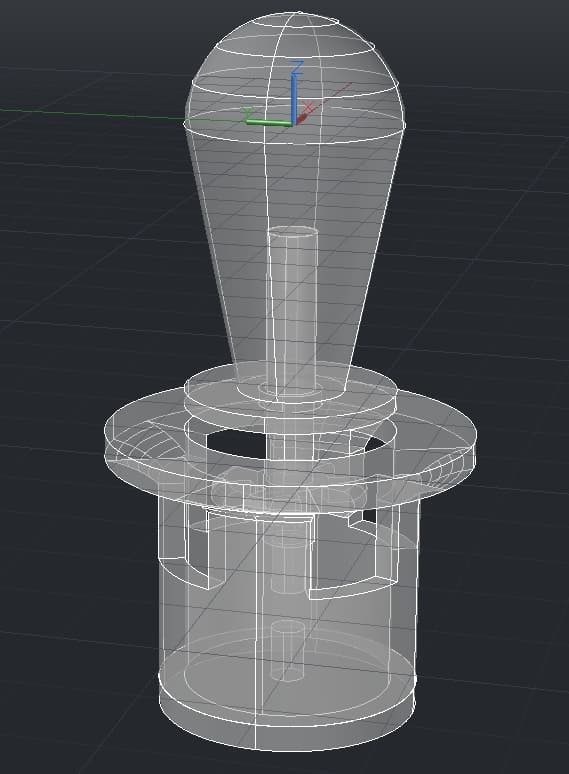

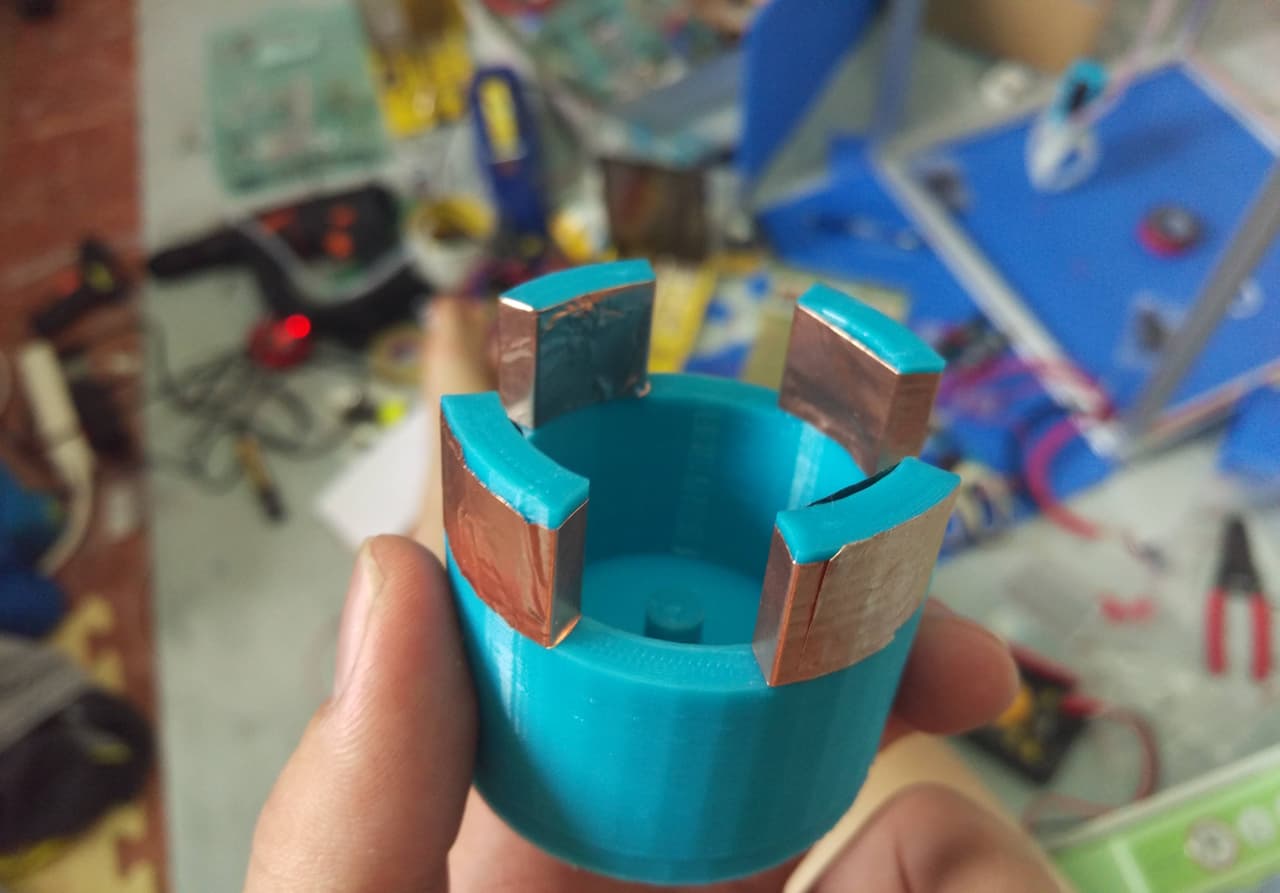

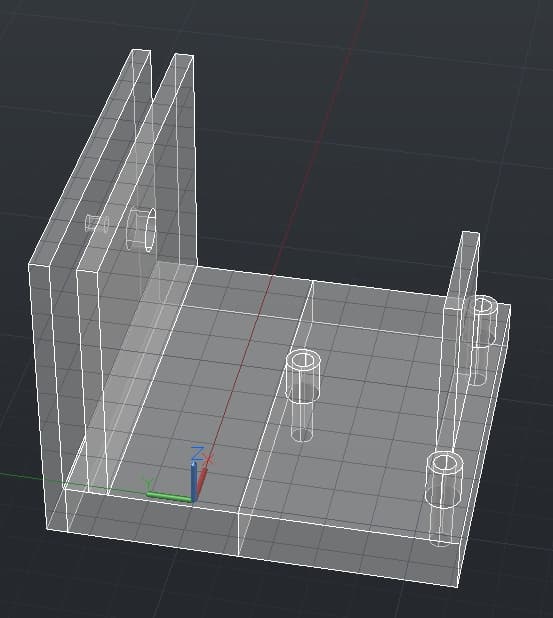

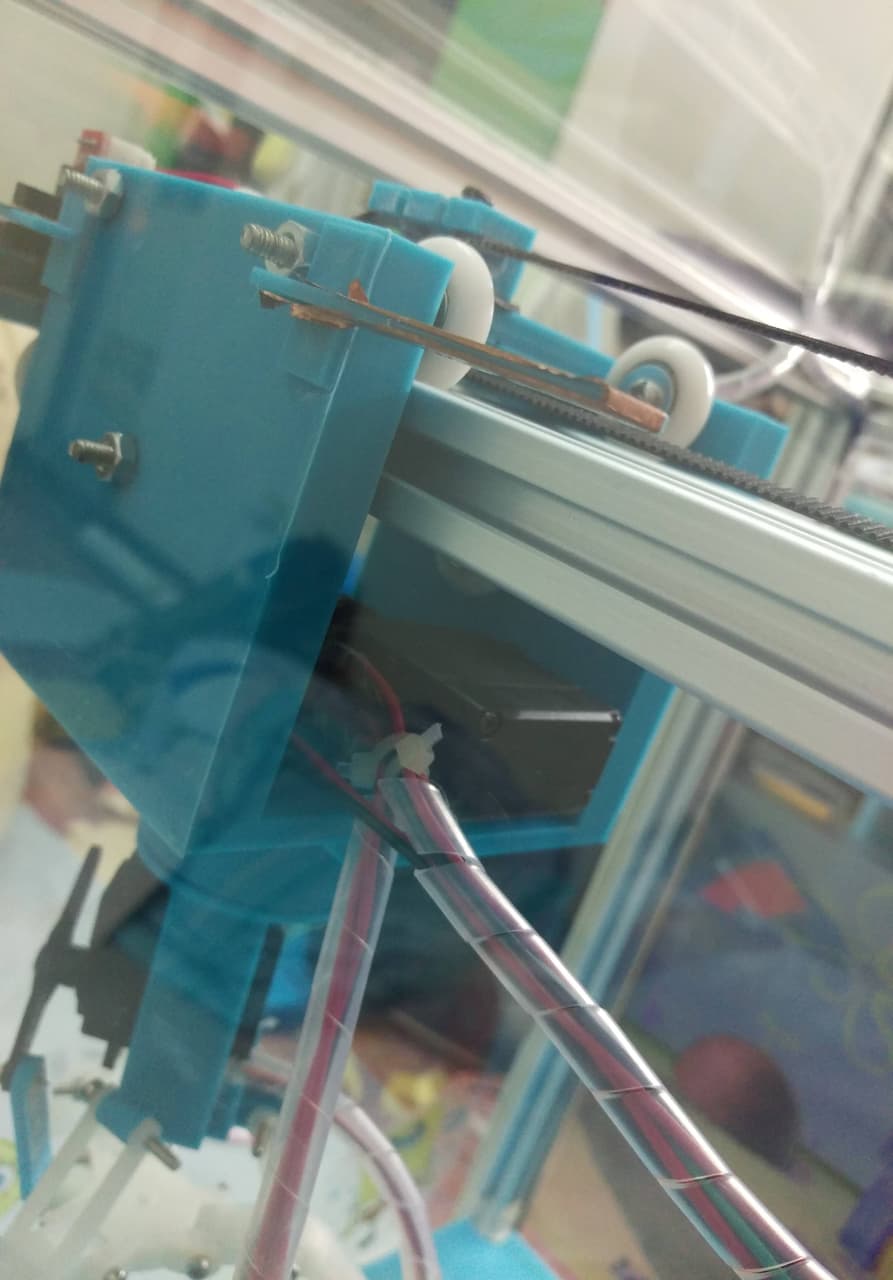

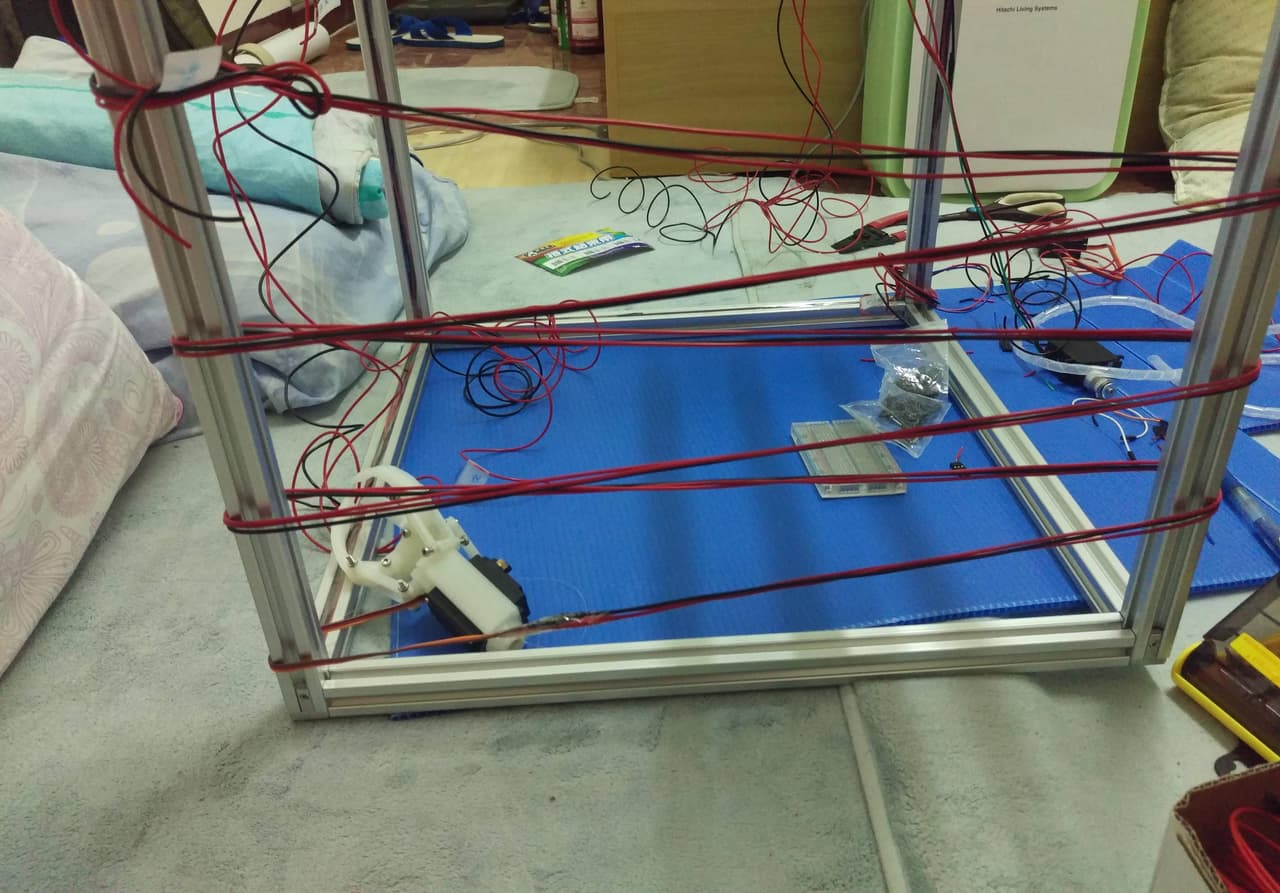

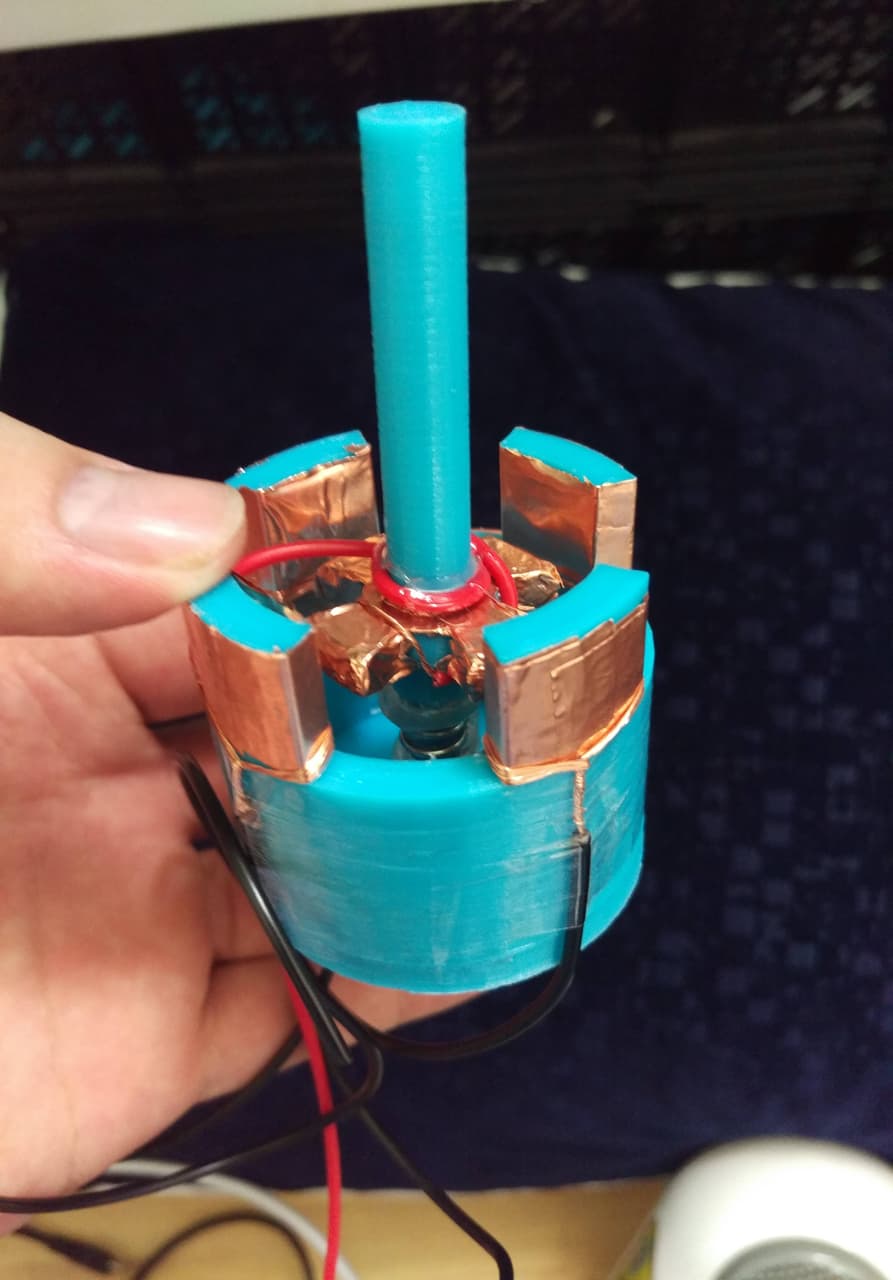

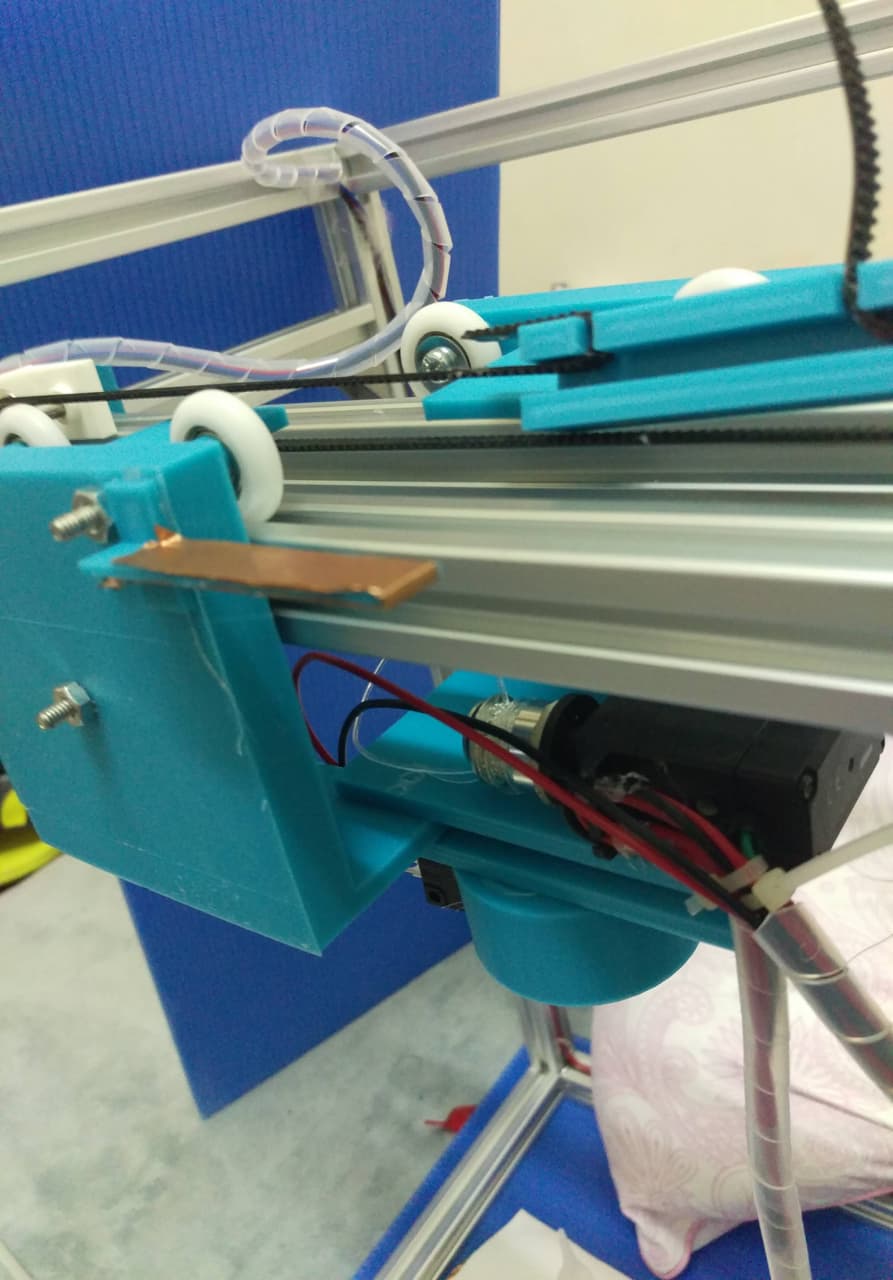

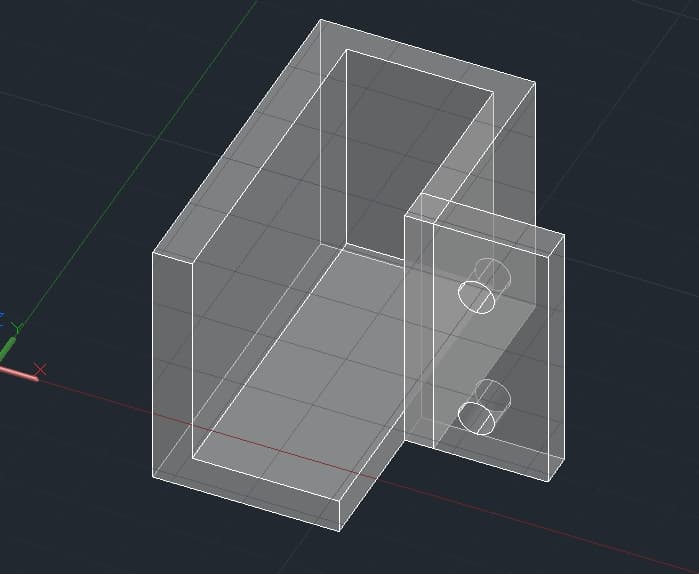

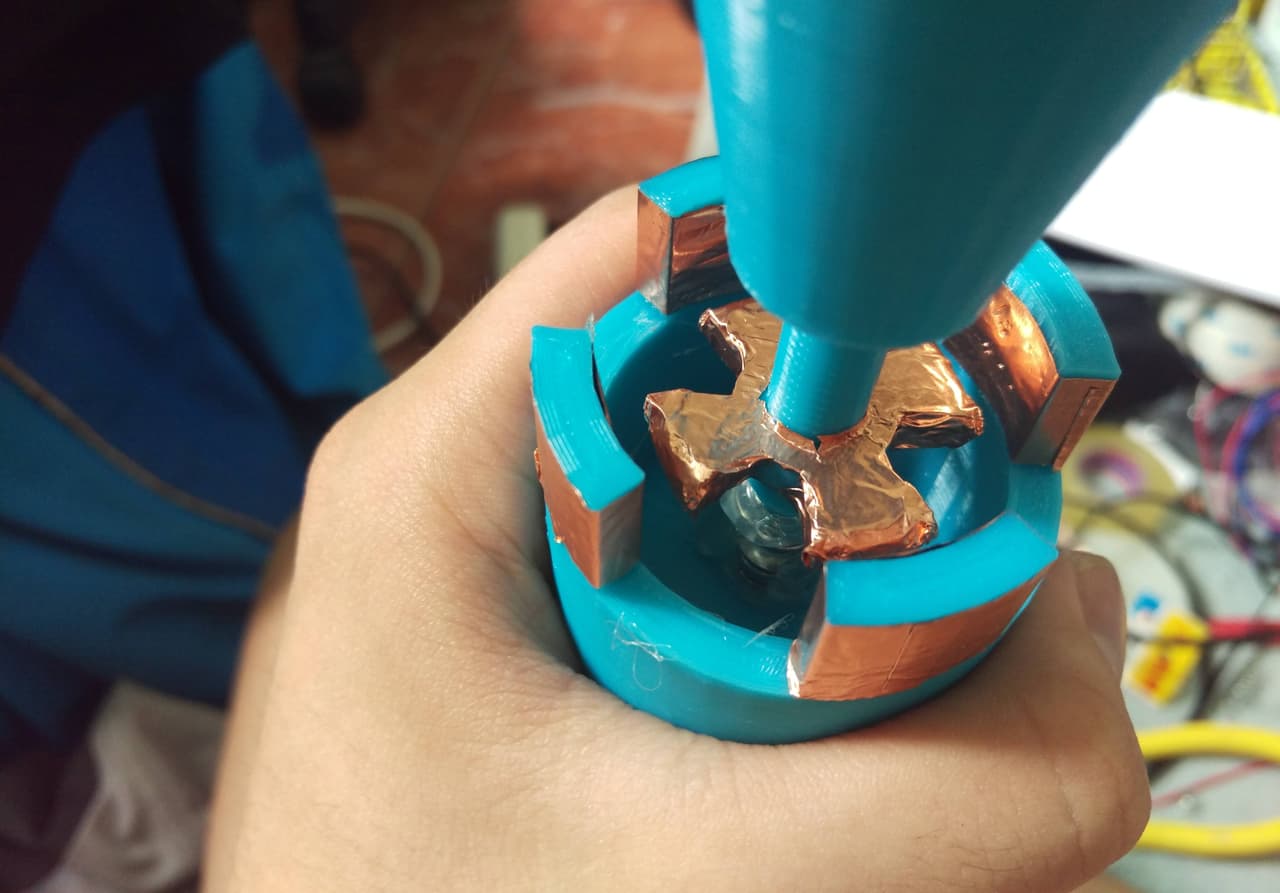

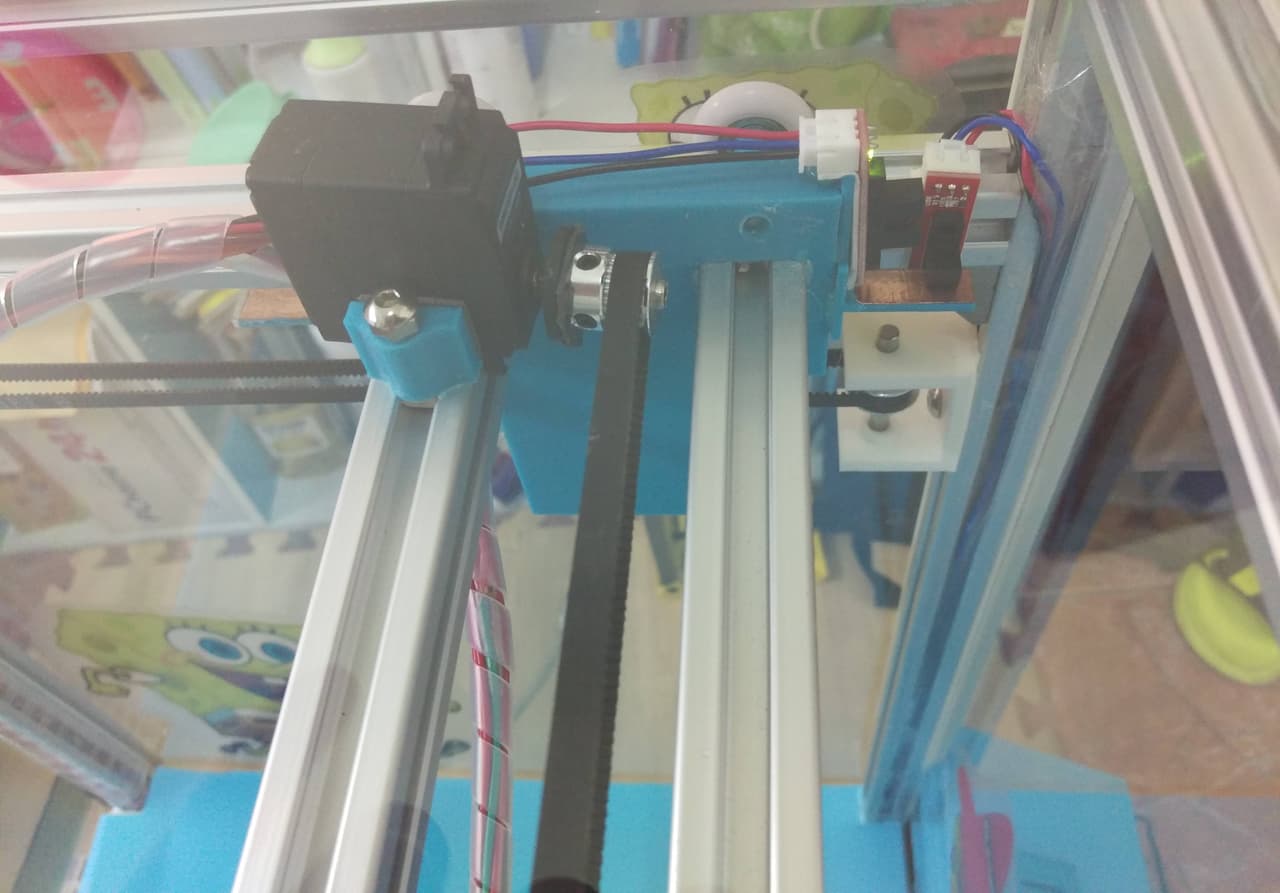

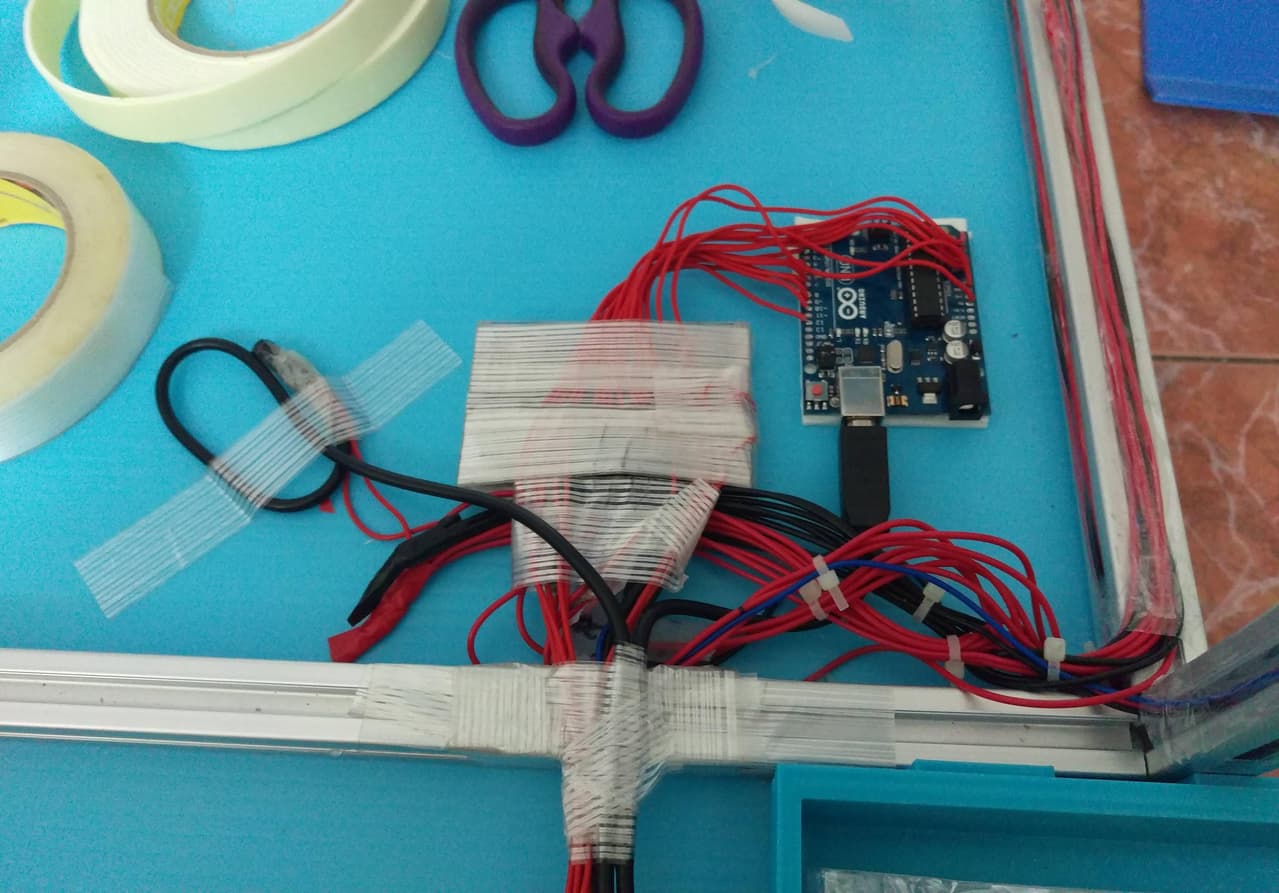

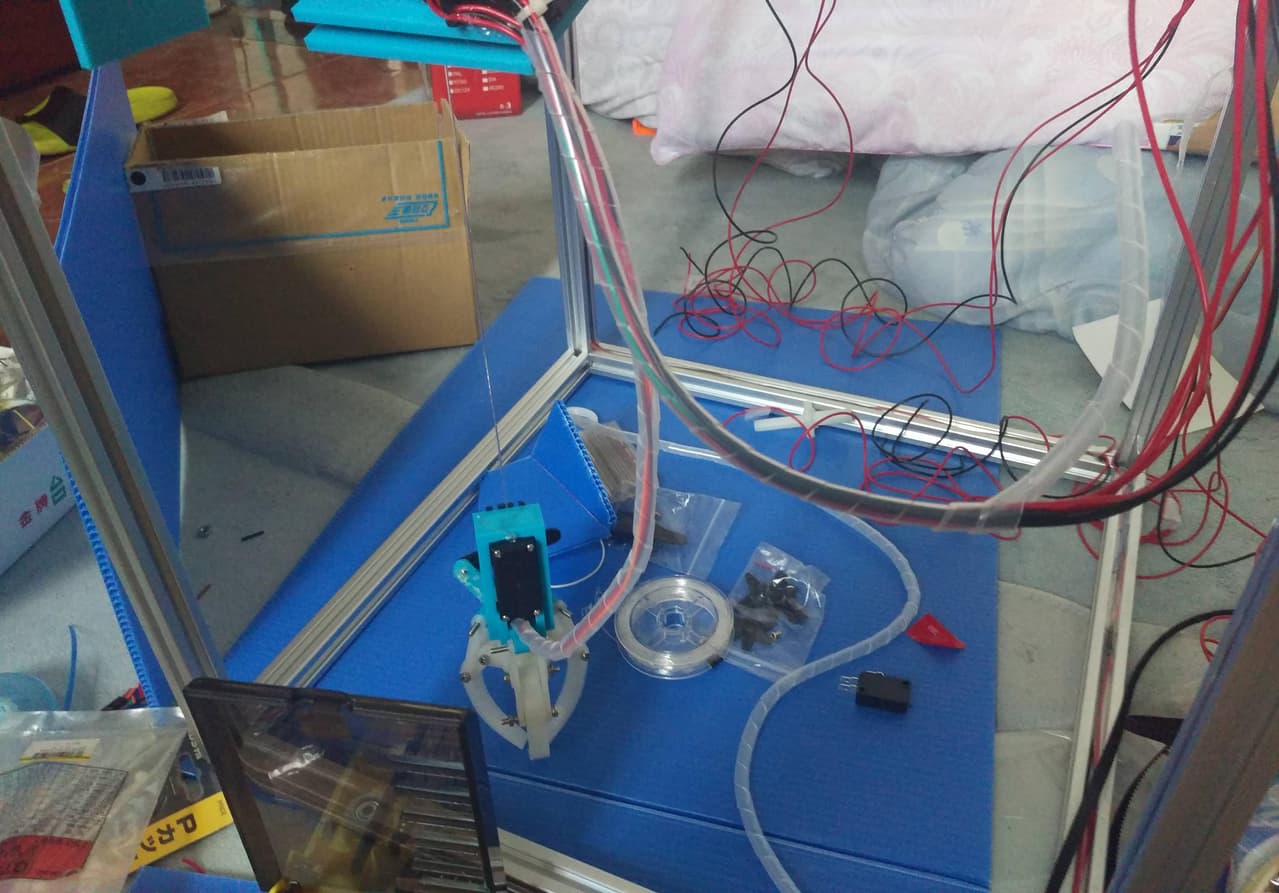

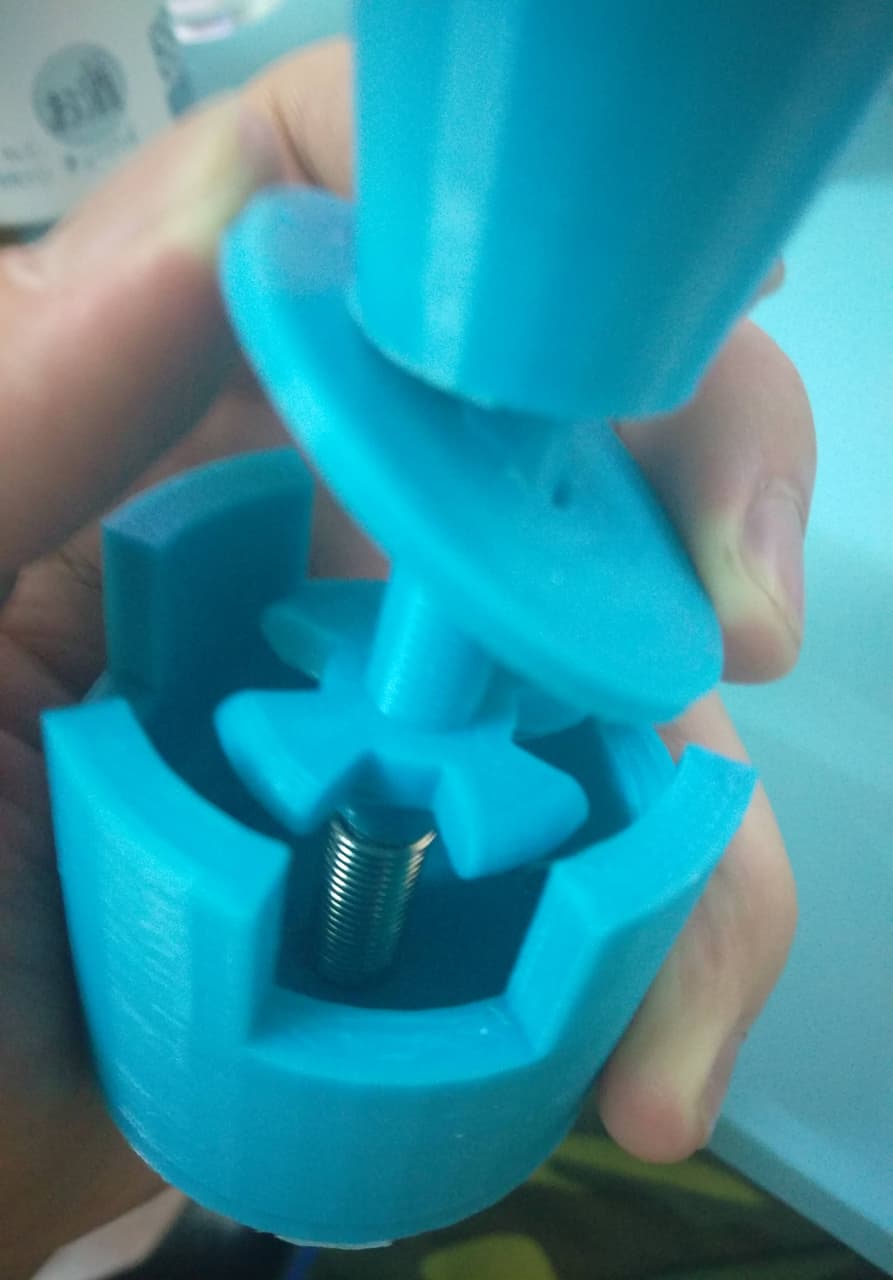

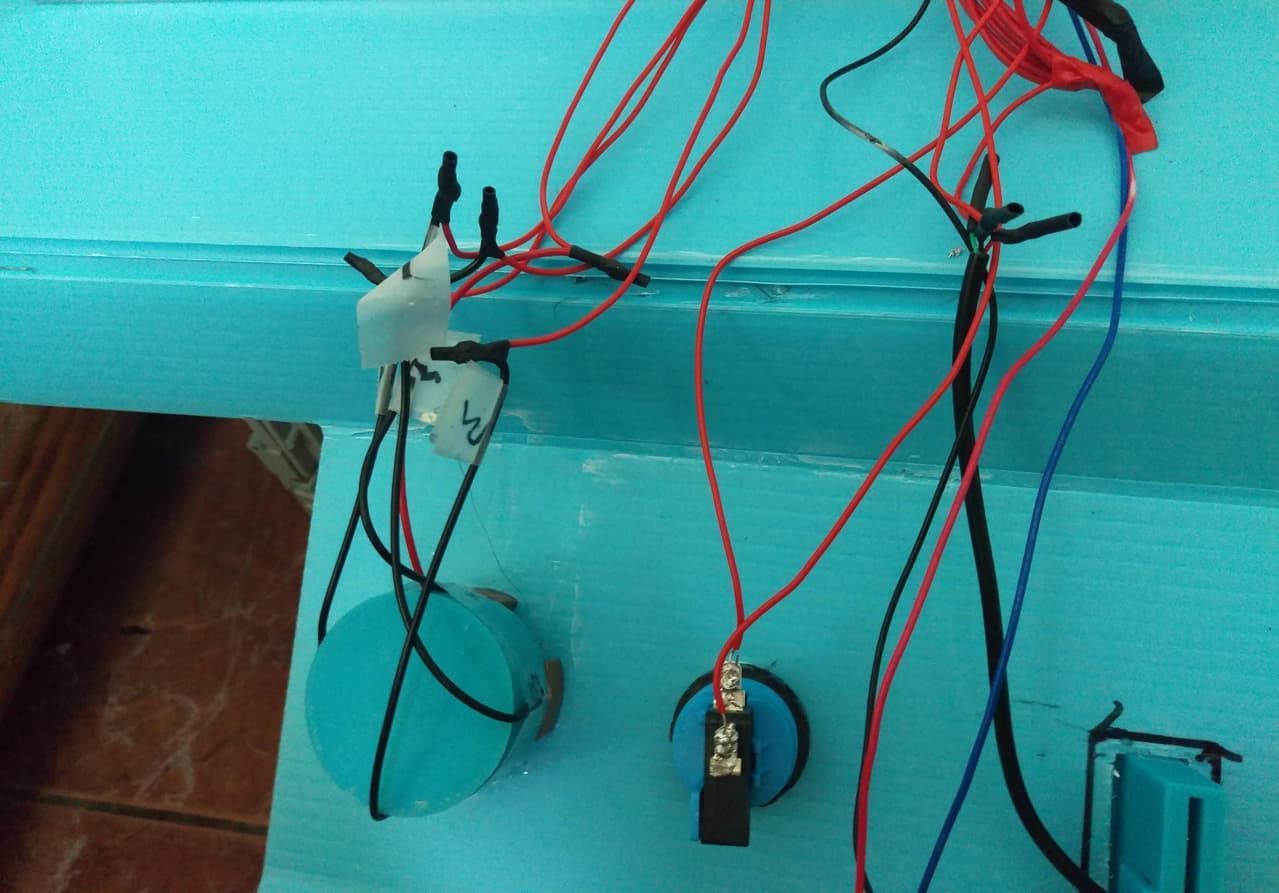

一開始由於女朋友生日快到了，在網路上看到許多手做扭蛋機、什麼存錢筒之類的，就想說要做一個獨一無二的生日禮物，因為做過一台巧克力3D印表機，因此對於結構設計的部分不太擔心，但是程式的部分就是完全沒有接觸過，因此花了不少的時間在學習Arduino程式上面，在製作的過程中，也遭遇了許多的失敗與挫折，但最終還是成功地完成了這個特別的生日禮物。序以Arduino控制3顆360度伺服馬達控制爪子在空間中的絕對位置，並搭配1顆180度伺服馬達控制爪子，各方向以光學限位開關避免撞邊，整體設計要求外觀簡單、控制可靠度、維修模組化。製作流程主要分為以下7個階段一、整體規劃與設計(2周) 二、材料購買(2周) 三、程式撰寫(2周) 四、電路測試(3天) 五、機體製作與3D列印(3周) 六、整體測試與參數修改(1周) 七、完成第一階段，整體規劃與設計 1.整體外觀，先構想整台機器的大小以及規格，要考量到最大移動空間，以及零組件最少占用體積。 2.選定骨架使用6061鋁合金，市面上最常用的鋁型材，強度夠、重量輕。 3.底板與前面板，使用PP瓦楞板，容易取得、價格尚可，顏色較為美觀且切割與製作方便。 4.電子零件 4-1.X(左右)、Y(前後)、Z(上下)馬達，選用360度伺服馬達，控制上較步進馬達簡單，體積較小，扭力超高(1CM/19KG)，價格稍高。 4-2.抓子馬達，使用180度伺服馬達，可精準控制轉動角度，用以控制爪臂。 4-3.光學限位開關，X、Y使用光學限位開關，避免使用者移動過度，導致撞邊，使用光學開關而非機械式主要因為是非直接觸碰式開關，有較大的緩衝範圍。 4-4.按鈕，他就是按鈕。 4-5.投幣孔感應，一樣以光學限位開關作為感應，錢幣通過可感應。 4-6.Arduino uno 開發版，方便使用。 4-7.麵包版，電路接線。 4-8.USB電源供應器，考量使用方便，且電壓穩定，易於替換，因此使用2A雙孔USB變壓整流器(就是手機充電器) 4-9.USB電源、傳輸線，由於伺服馬達遇到阻力時，堵轉電流會到1.8A以上，因此一般USB傳輸線是不可使用的，因此選用3A電源傳輸線。 5.外殼，壓克力或是聚碳酸酯，這兩種材質一直很難抉擇，壓克力強度較低、較容易加工，聚碳酸酯(防彈玻璃)價格較高，強度超強、耐衝擊，不易加工(需要用電鋸)。最後選擇壓克力。 6.外殼水轉印，壓克力外殼，使用水轉印技術，在壓克力上轉印出圖案。 7.塑膠零組件，全部自行繪圖與3D列印 8.鋁型材用滑輪，露天拍賣第二階段，材料購買 1.鋁型材、3向連接器，露天拍賣 2.電子零件，ICSHOP購買 3.壓克力，附近五金行，和老闆騎車雙載拿著一片2mm厚90CM*180CM的壓克力，超級慢、慢慢騎騎回家的，差點被風吹斷 4.3D列印機、3D列印PLA線材，露天拍賣3DPW購買 5.特殊工業泡棉膠，大賣場 6.防撞條，大賣場 7.彈簧，五金行 8.銅箔、電線，附近電子材料行 9.USB電源，附近賣場所有零件還有工具

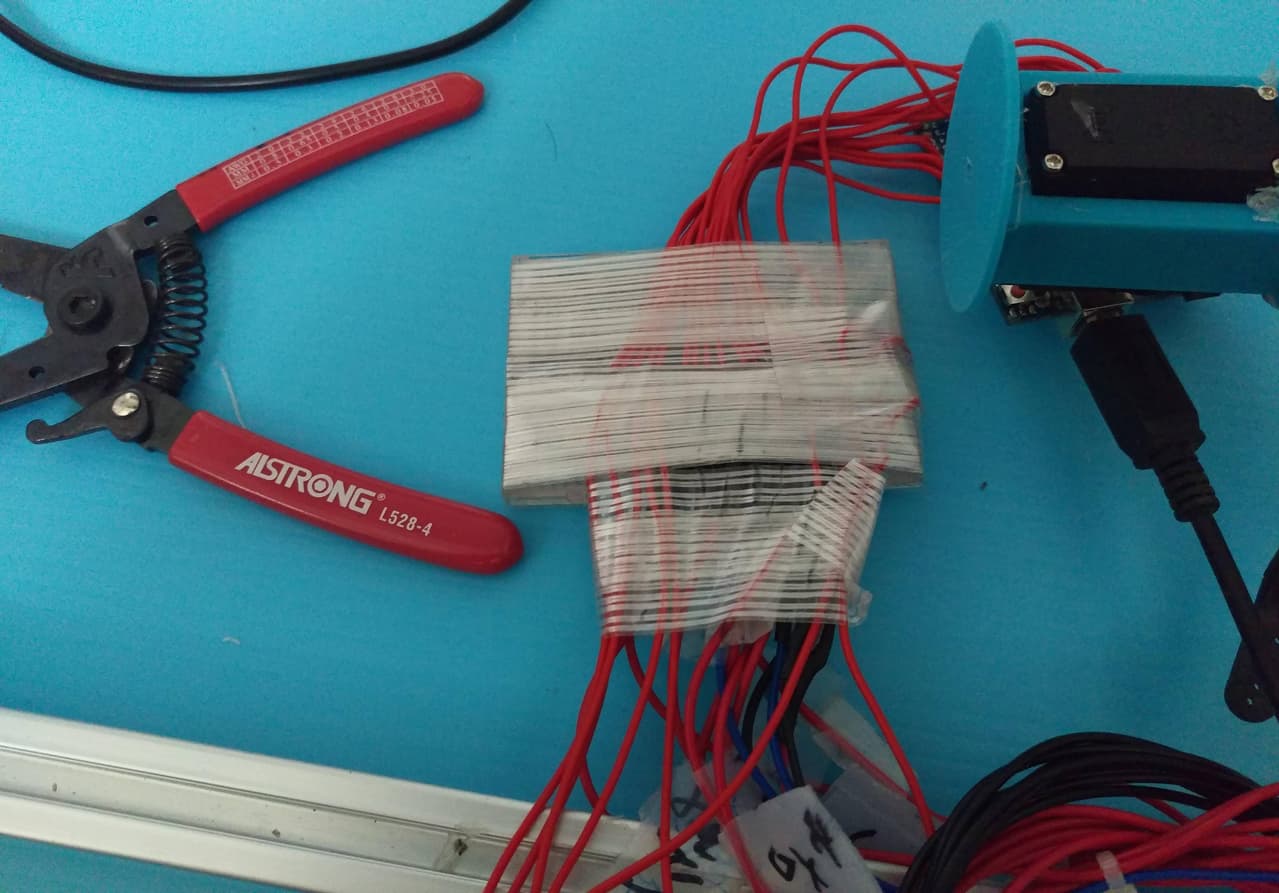

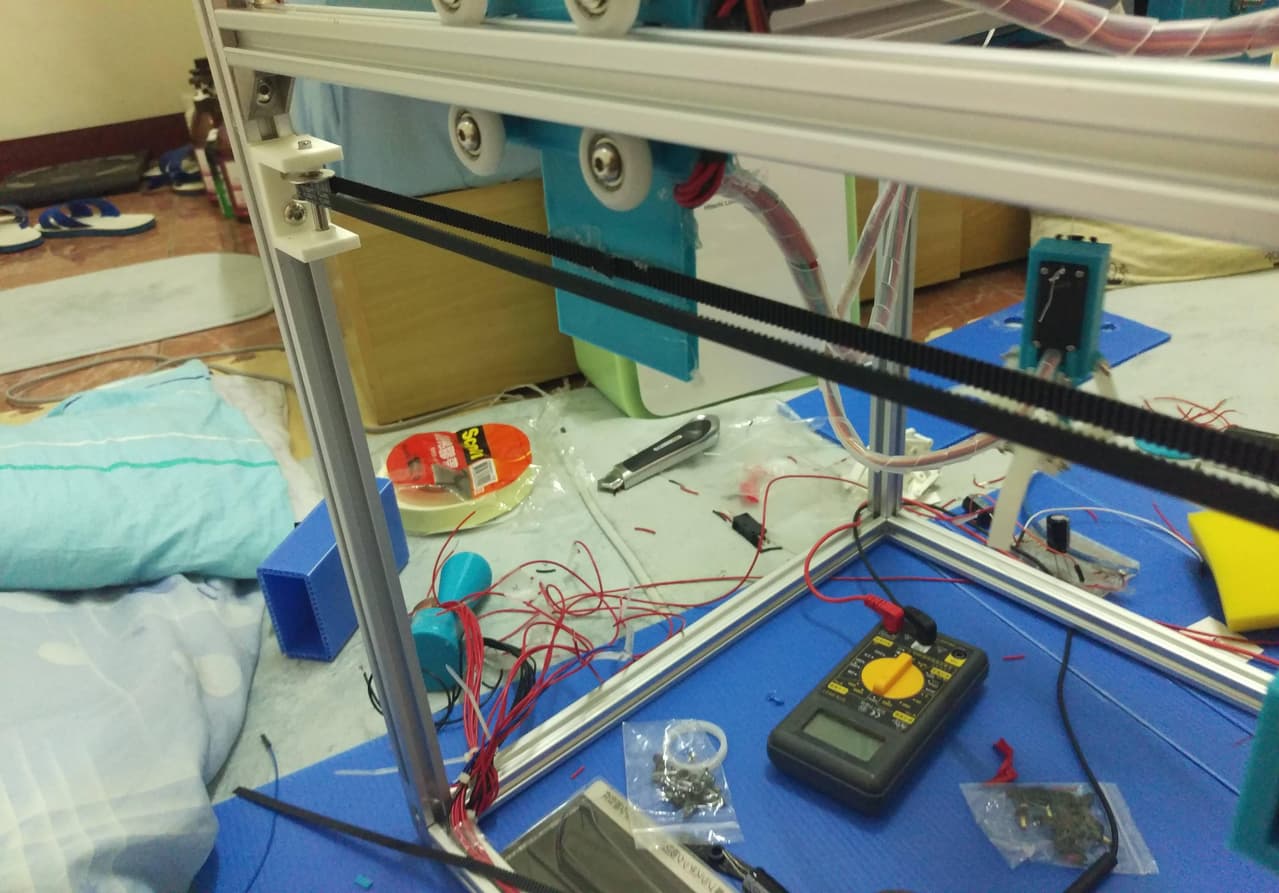

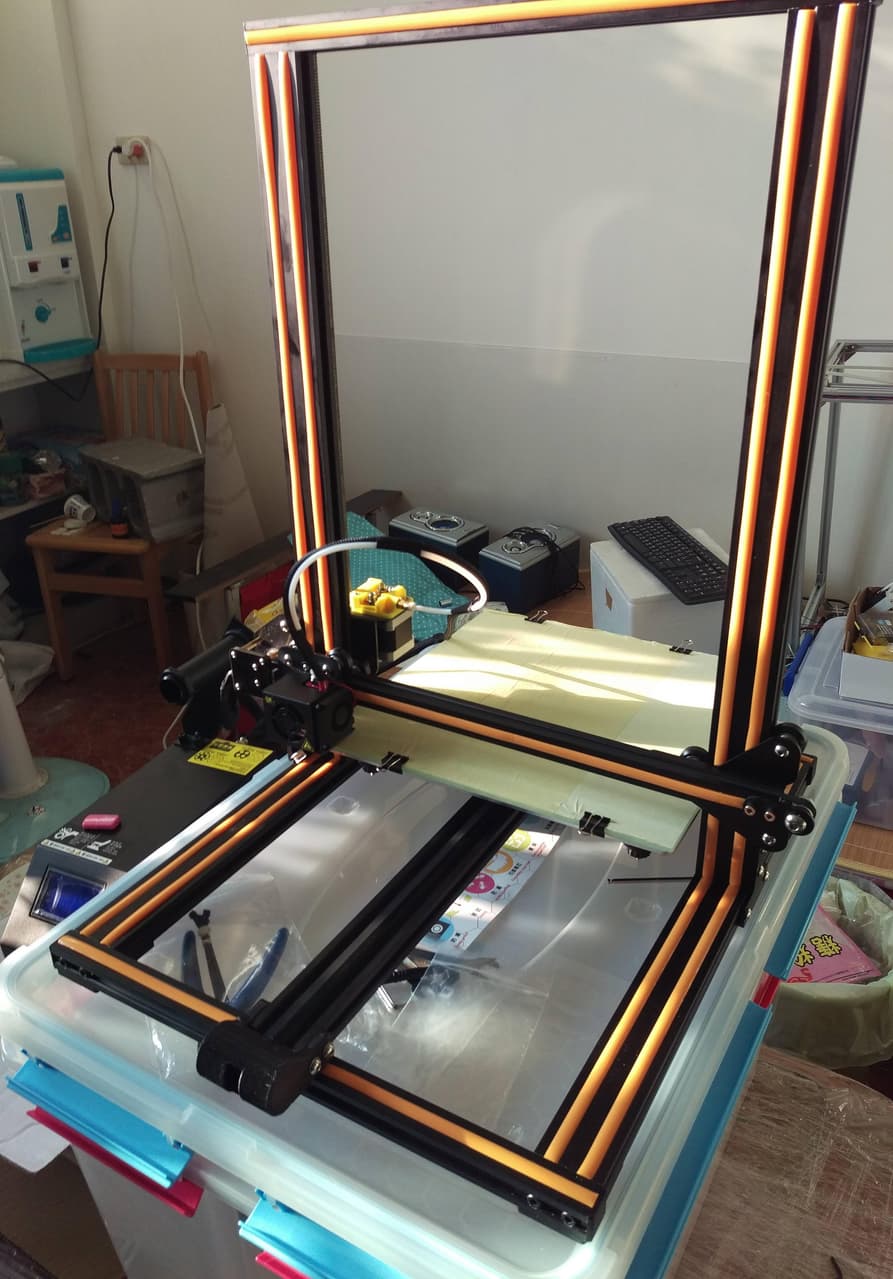

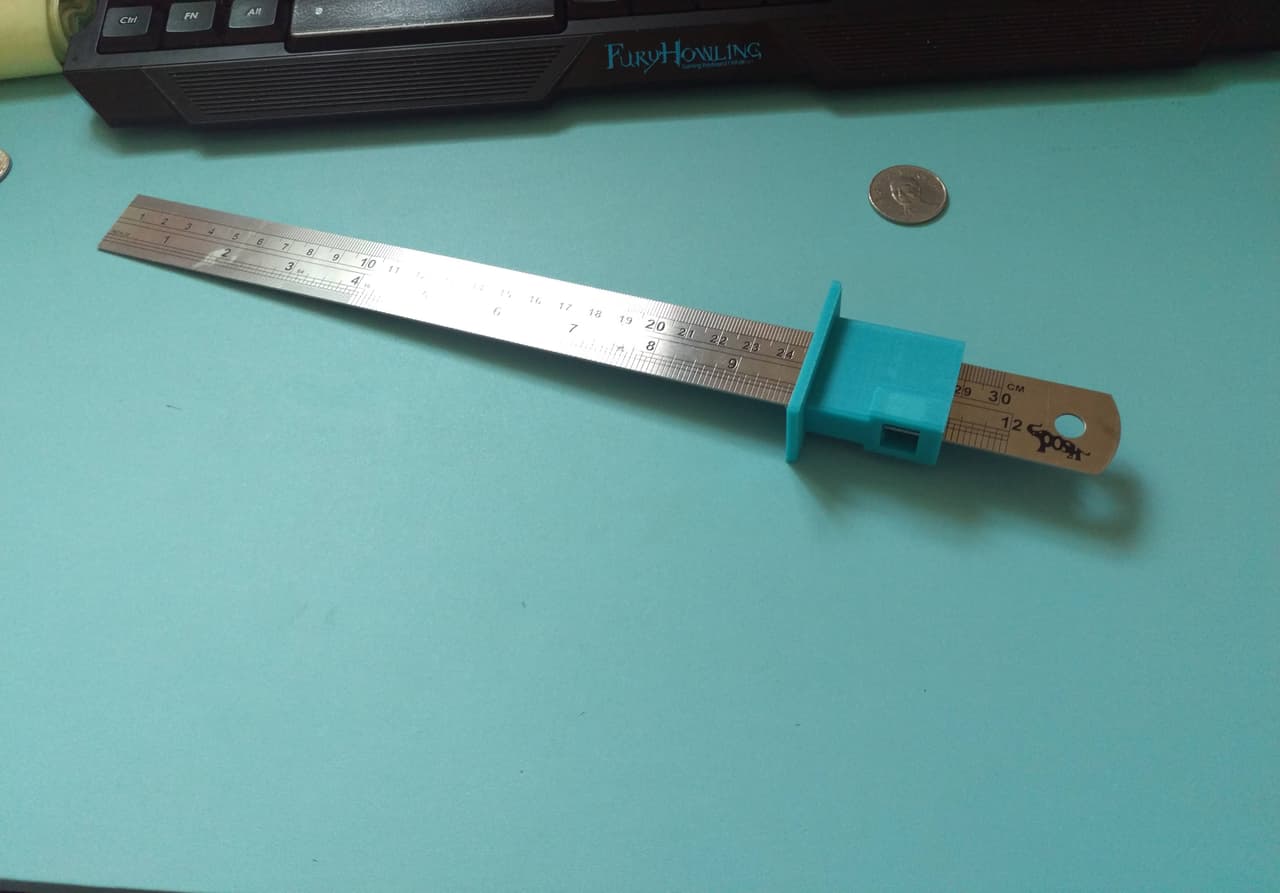

舊的印表機突然壞掉，新買的3D印表機

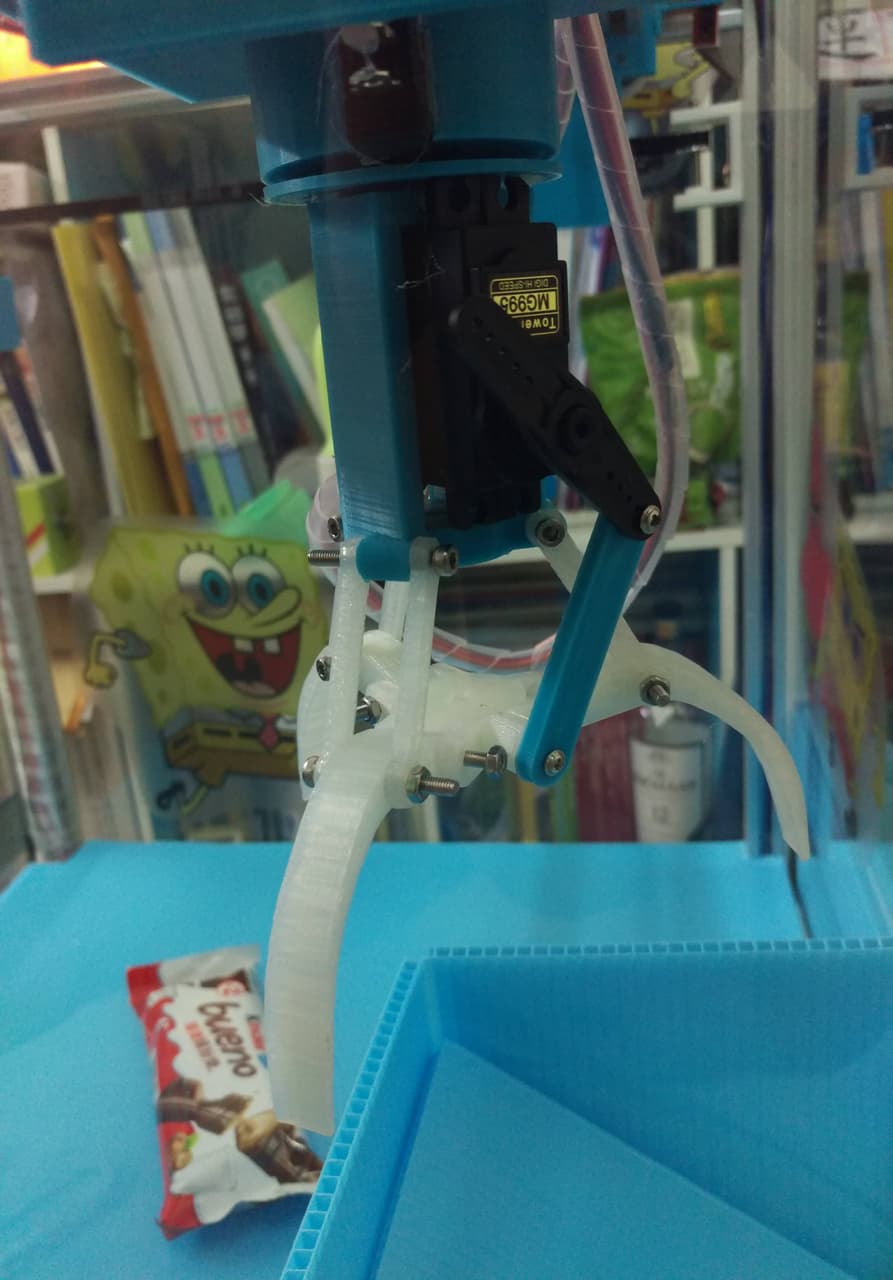

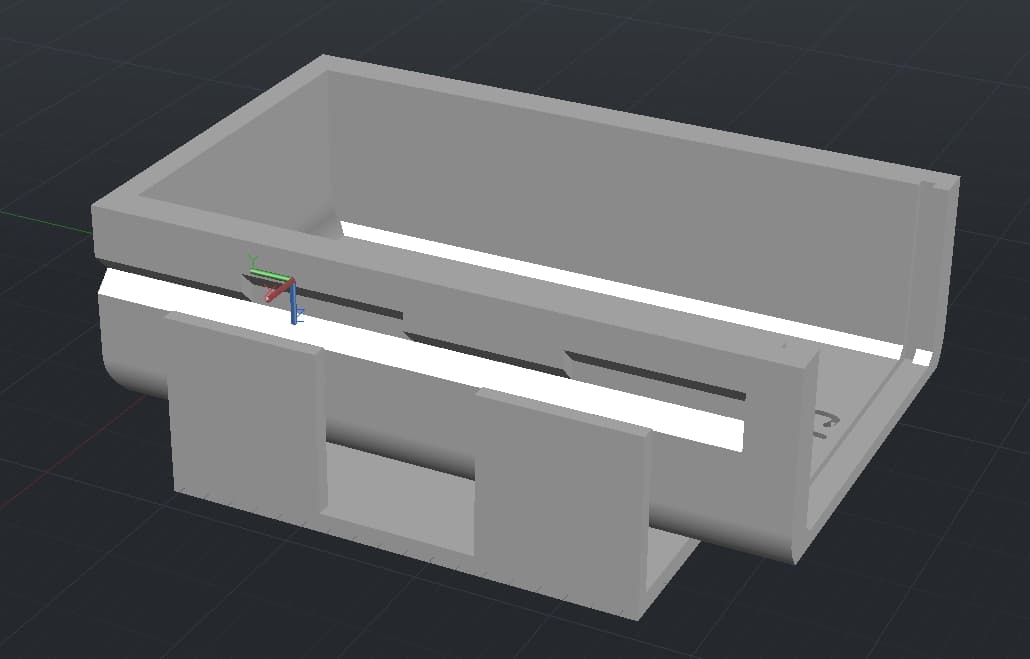

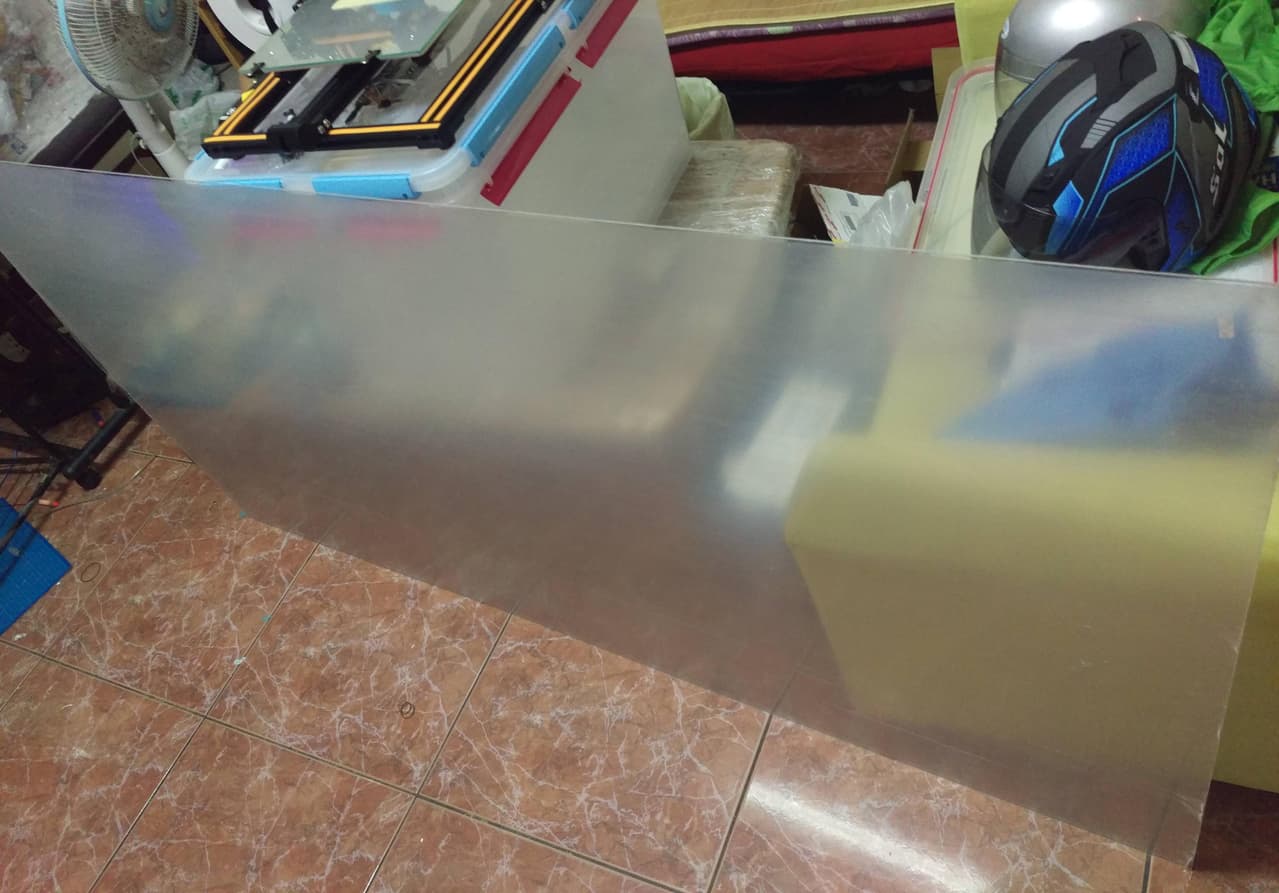

冒著生命危險拿回家的壓克力板

要生出這麼大的紙板也是蠻難的...

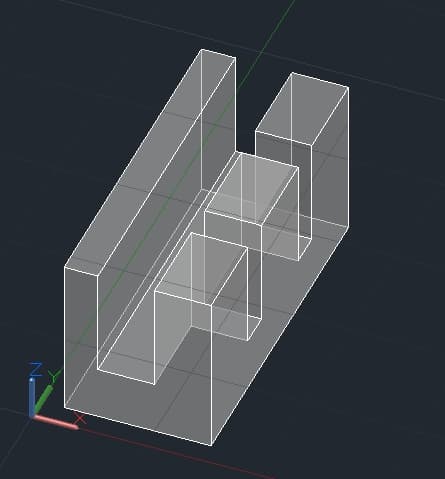

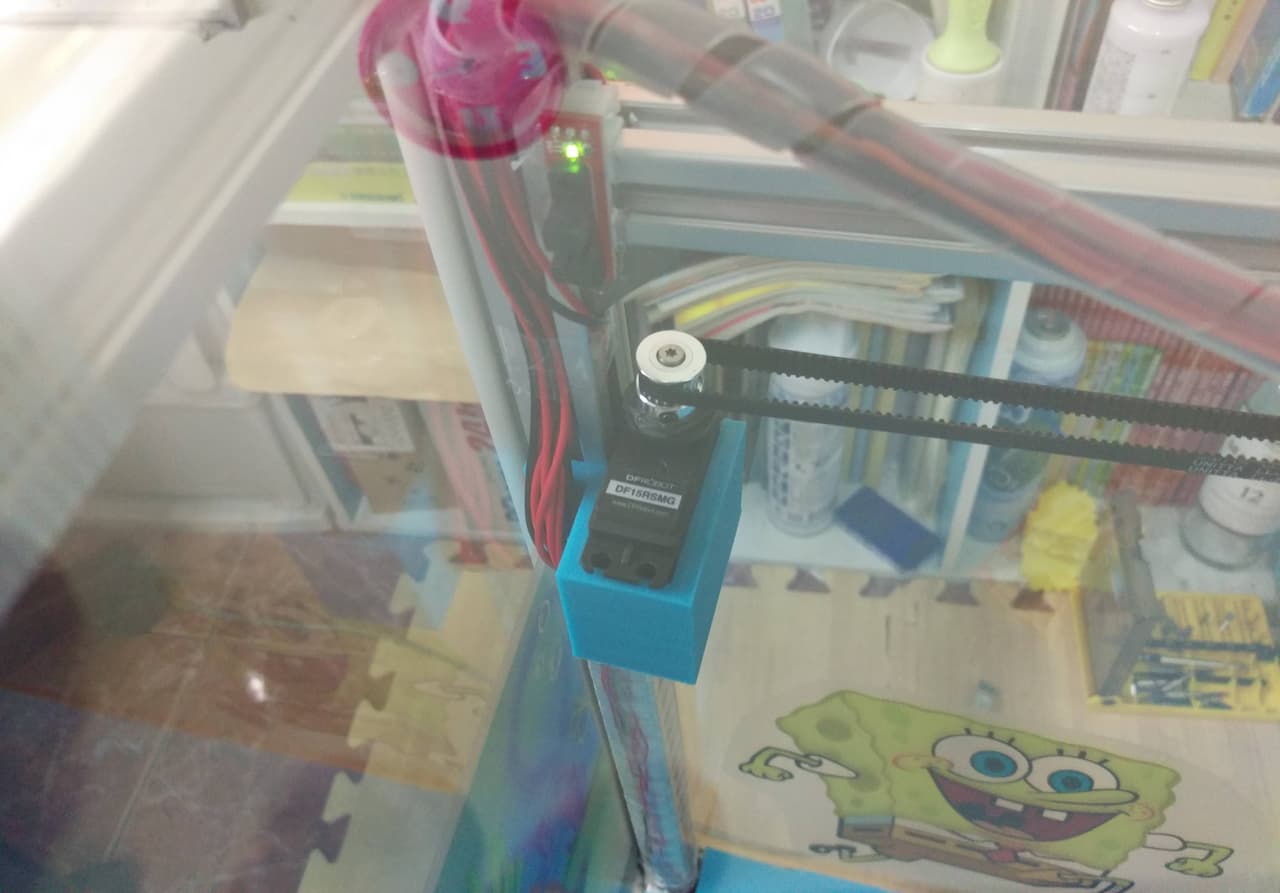

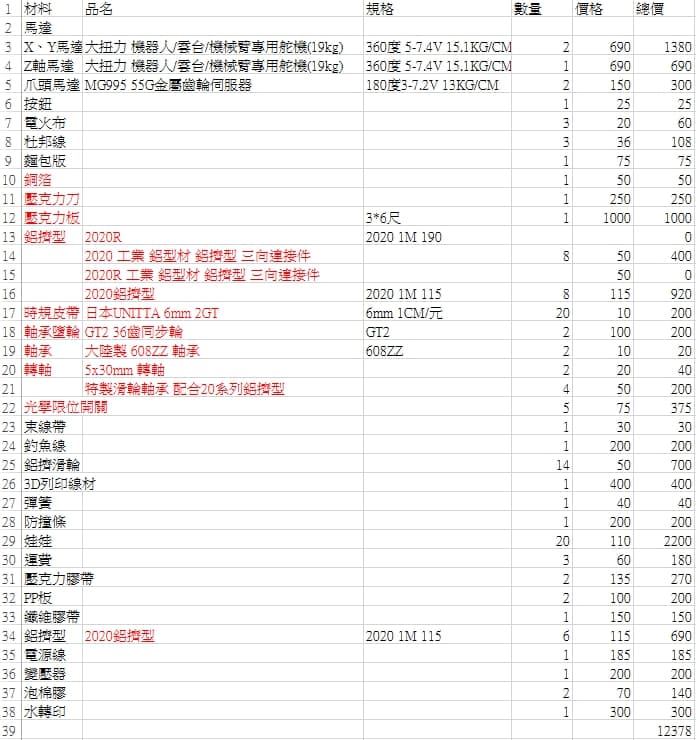

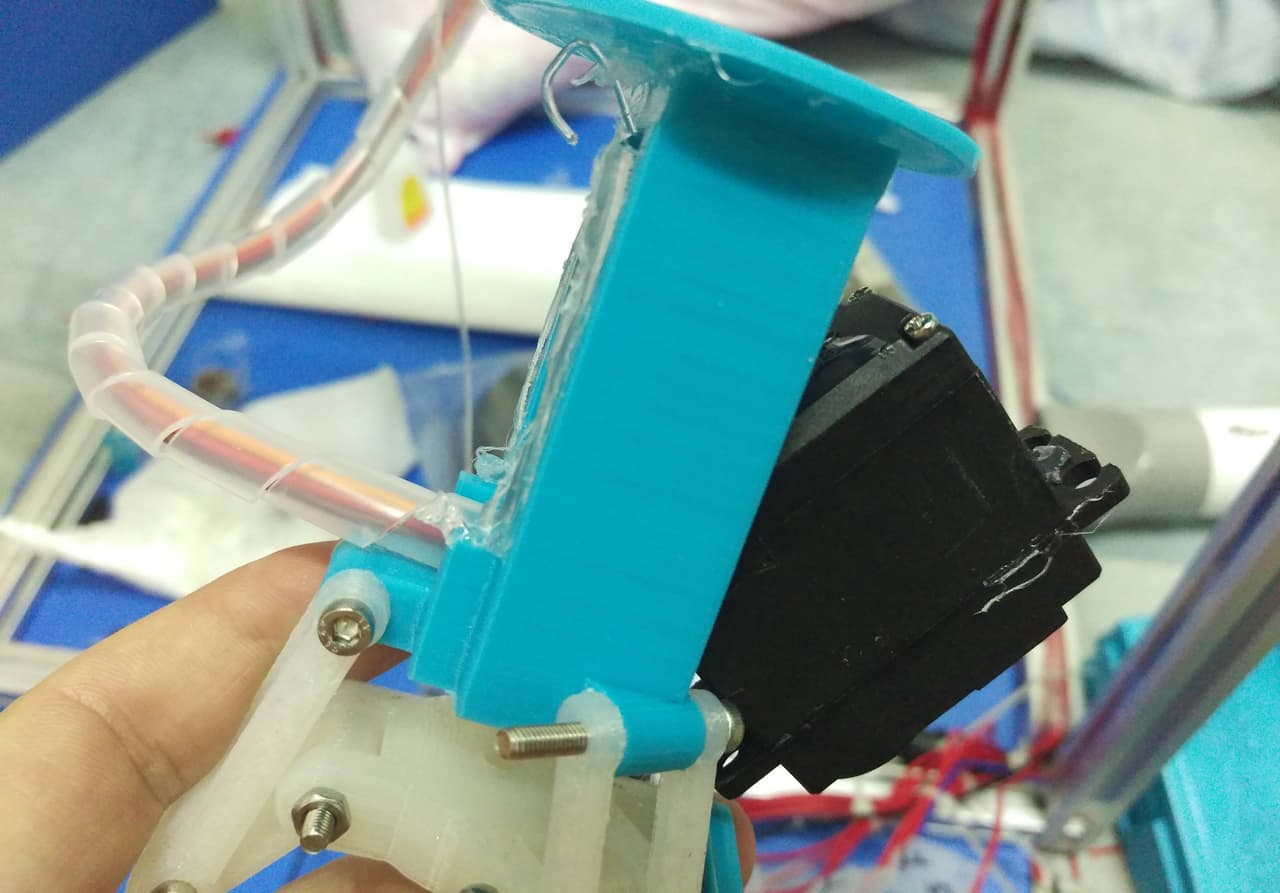

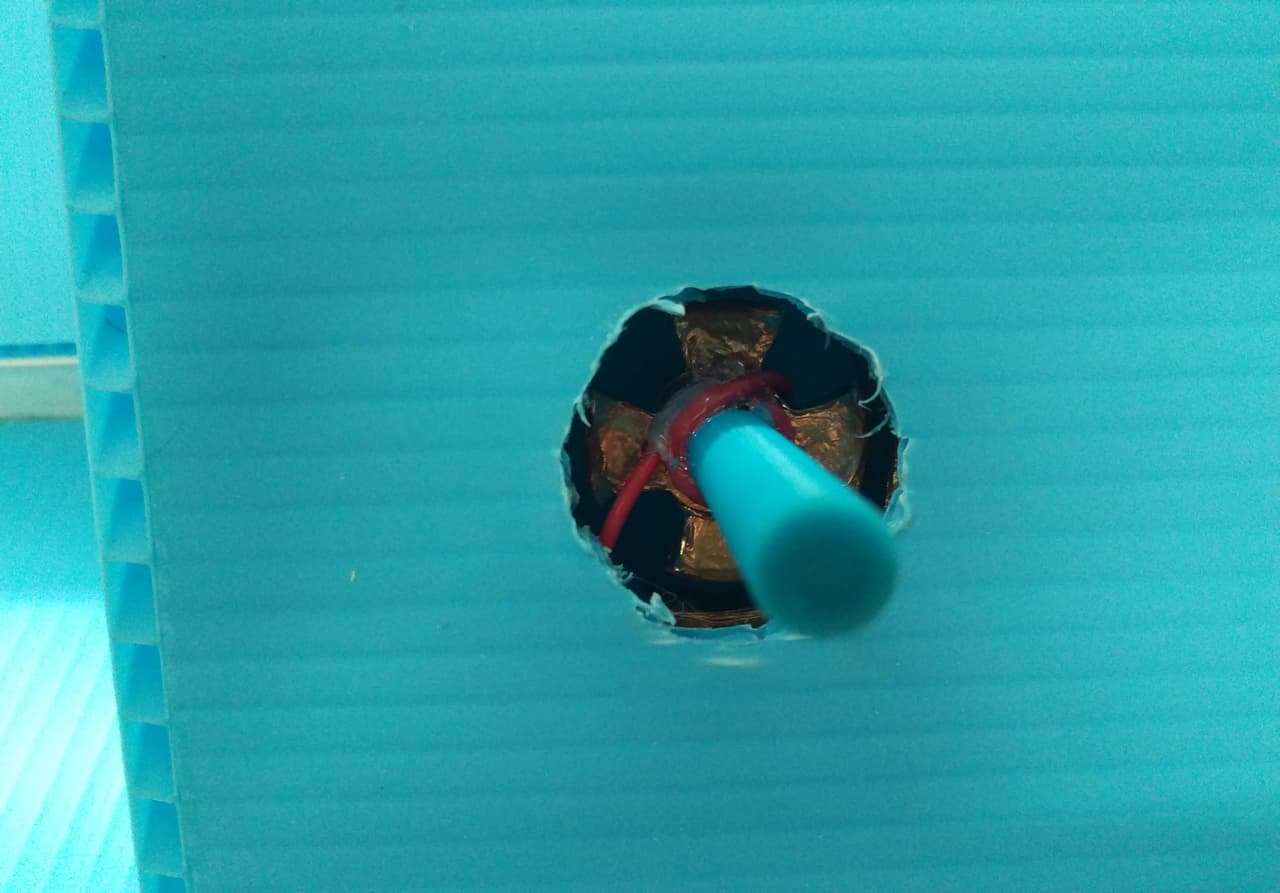

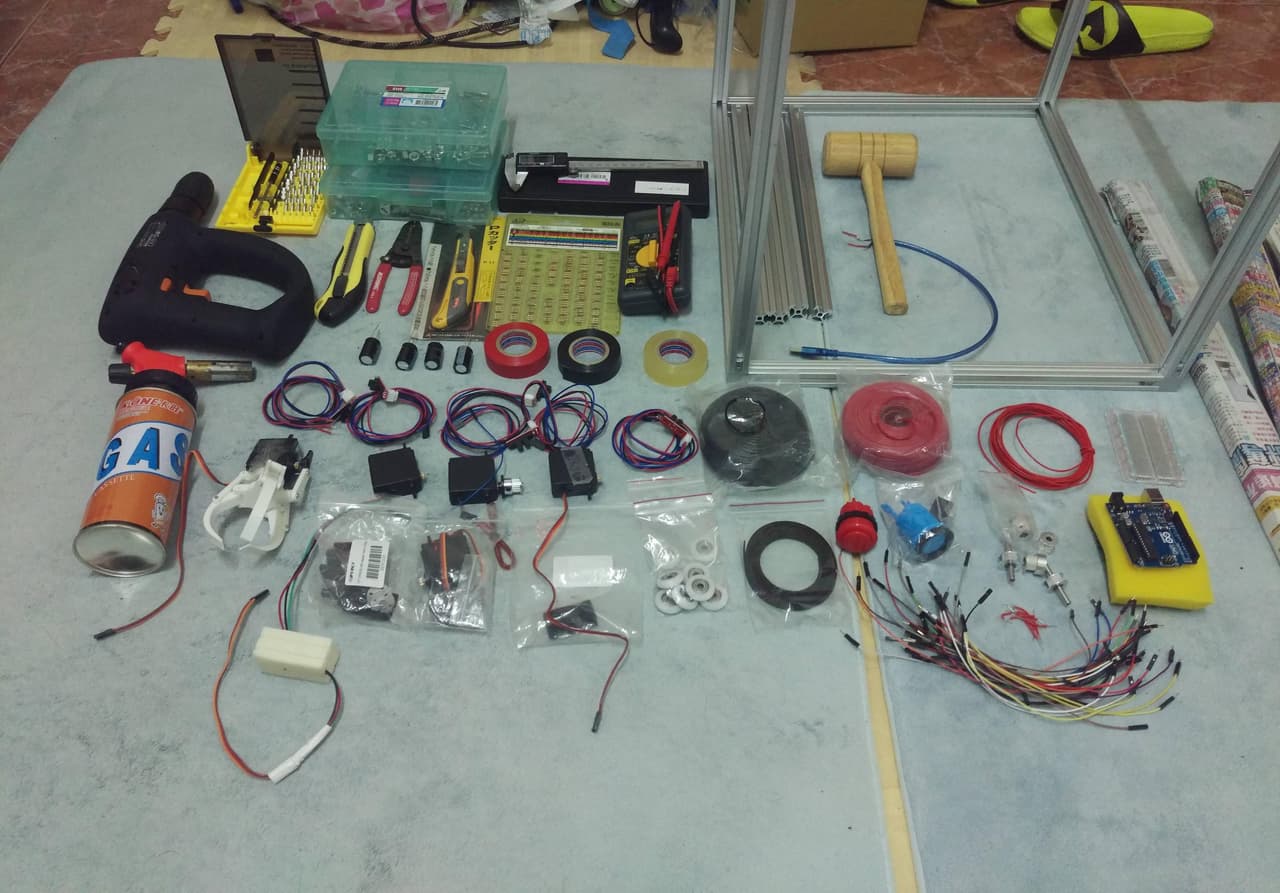

以下為購買清單
