#居家修繕 「DIY 」台達豪華300暖風機 安裝拉專電過程
大家好!(非專業請鞭小力一點😅
繼上次DIY浴室改造 已有一段時間
DIY浴室改造(淘) 圖多 有影片其實小弟很早就想幫家中兩間衛浴裝暖風機
礙於浴室沒有220v供電 所以遲遲沒裝
直到最近想搞點事
於是在3月中開始著手研究一切相關事宜
畢竟 第一次拉暗管專電220又是高瓦數設備
攸關安全 所以一定要小心謹慎!
這次選用220V台達電豪華300暖風機
雖然也有出110V的
但因為就算110還是220都要拉專線
那我不如選擇220V 更安全且較省電
主要看暗管空間夠不夠塞電線!
話不多說先從網路購買了台電動拉線機花了5k
接著計算設備瓦數安培
以及電線線徑 無熔絲漏電斷路器選用
原本不確定管線塞不塞的進去5.5絞線
(線越粗耐受安培越大
所以一開始是想用4條2.0火線分兩個無熔絲

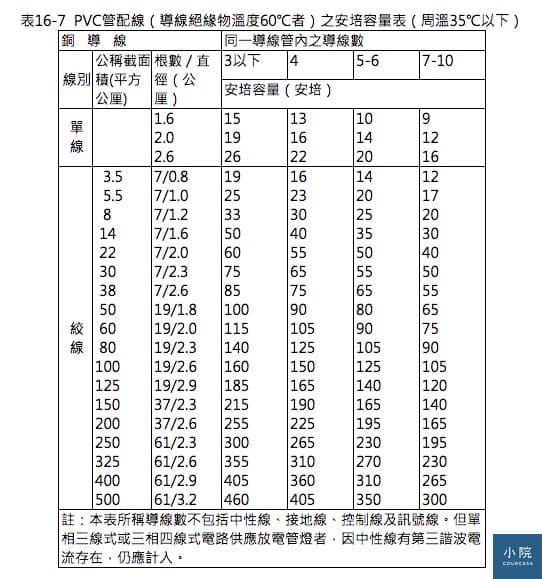

但後來看到這張表 以及家中管內原有線路
綜合考量下
選擇用兩條5.5絞線和1.6接地線
給兩間衛浴的暖風機專用
因為全功率是2000w/220V=9.09A安培
那麼兩間衛浴同時以最高功率輸出是18.18安培
無熔絲漏電斷路器選用20A
‼️這很重要‼️
[有水的地方一定要有漏電斷路器及接地]
‼️這很重要‼️
以圖表中5-6根導線來看能耐20安培
雖說要打8折來計算 會比較安全
但兩間衛浴同時全輸出的機率不高
所以待裝好後會測試!
開始備料
順便把整間全部線路更新

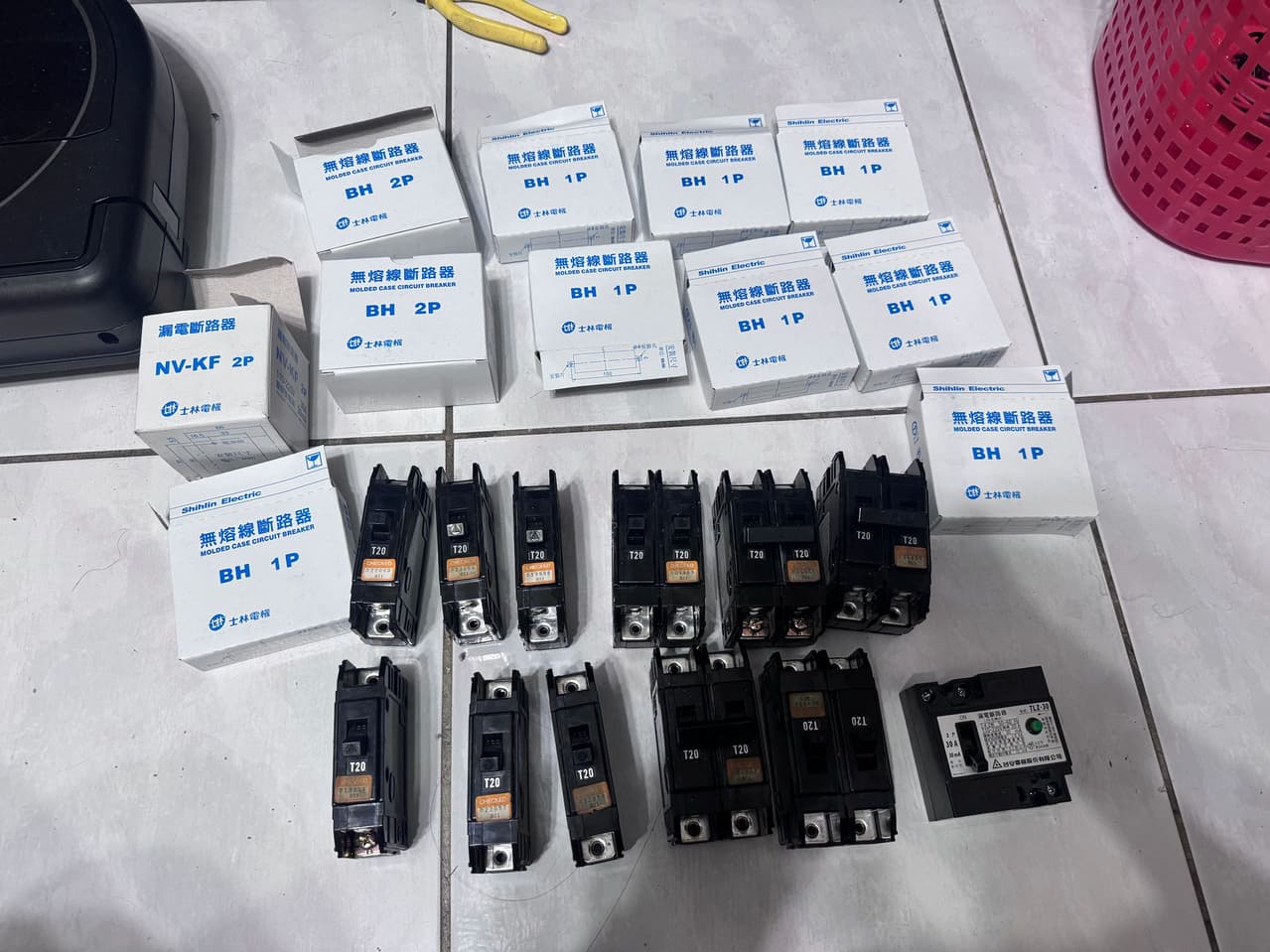

無熔絲開關 漏電斷路器也一併換新
用25年了 換掉比較安全!

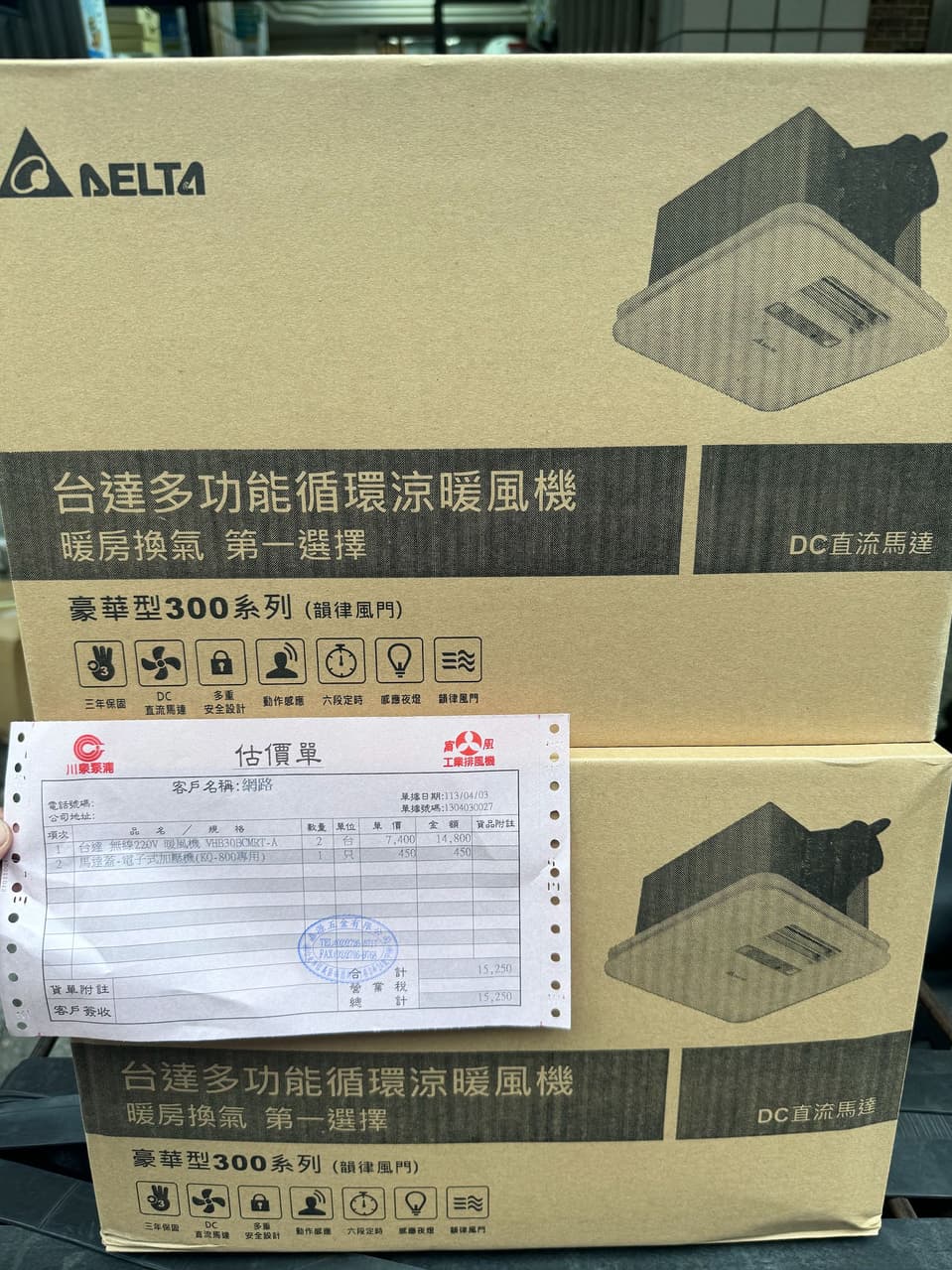

以下估計單

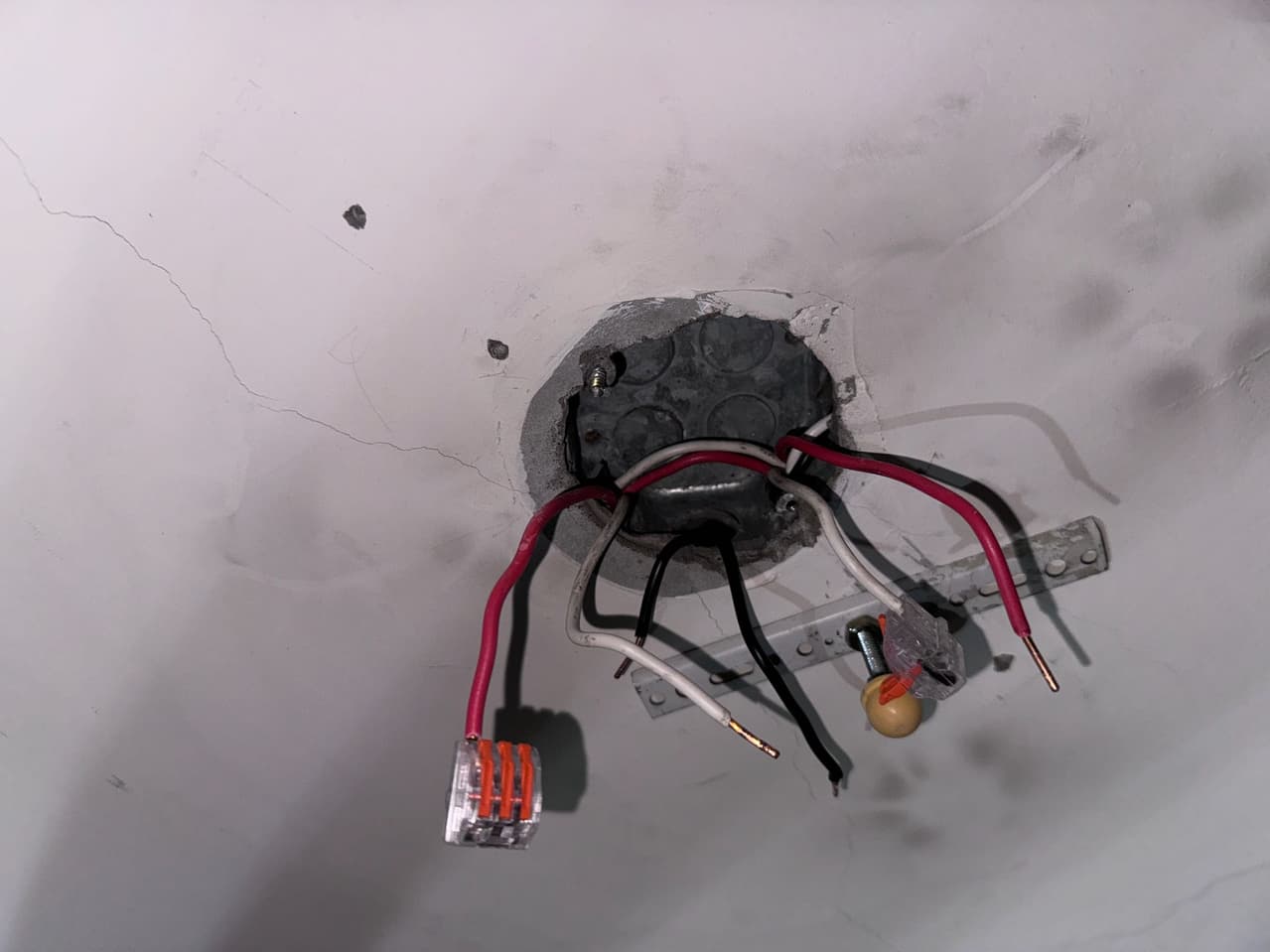

能一線到底就一線到底

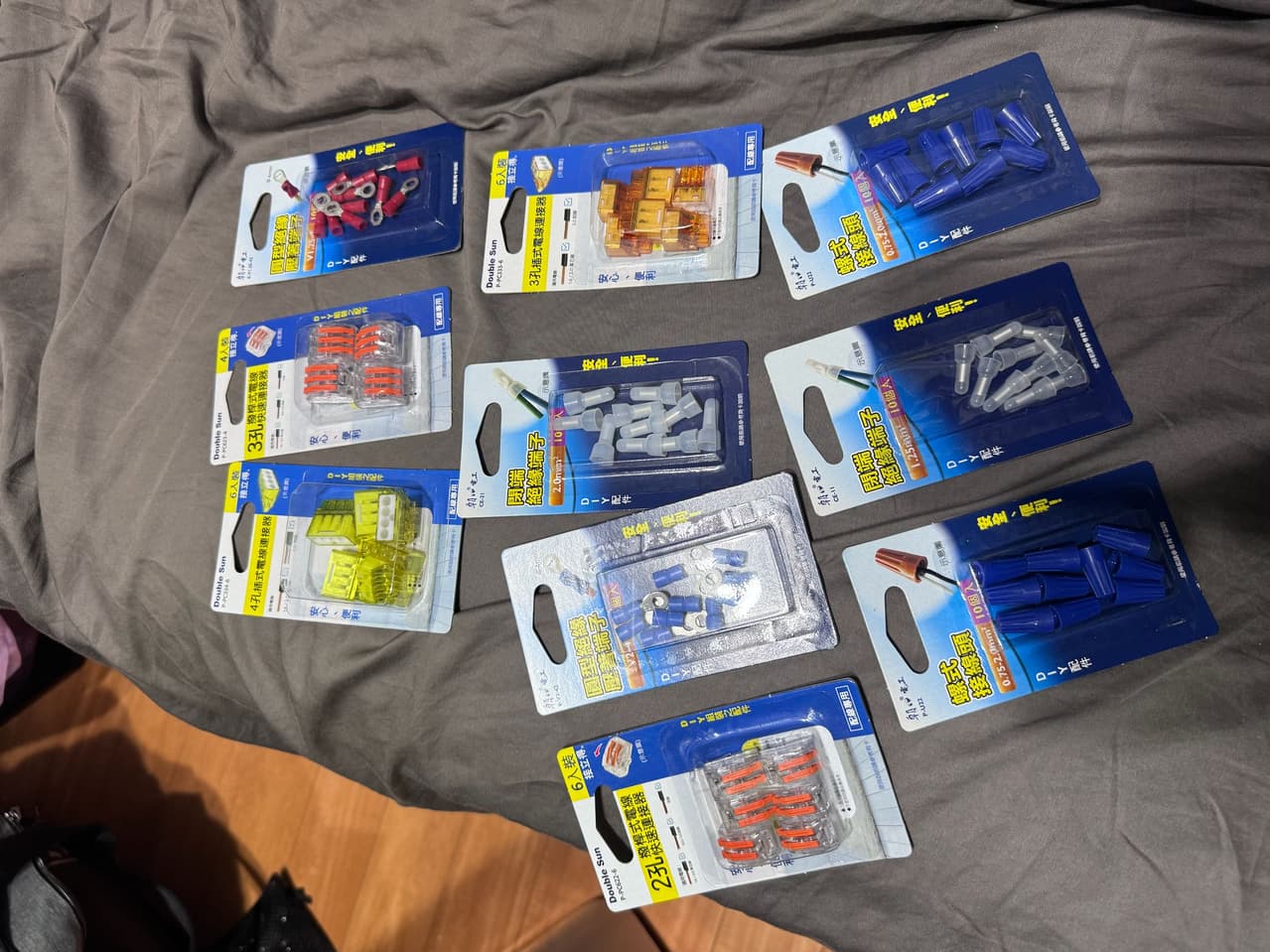

沒辦法的就用 快速接頭
基本都選用大廠的WAGO 接立得的
拉線之前先搞清楚電線管線怎麼走
必經之路的電燈 插座都必須拆除
才有辦法抽換電線
我家兩間浴室的走線是這樣:

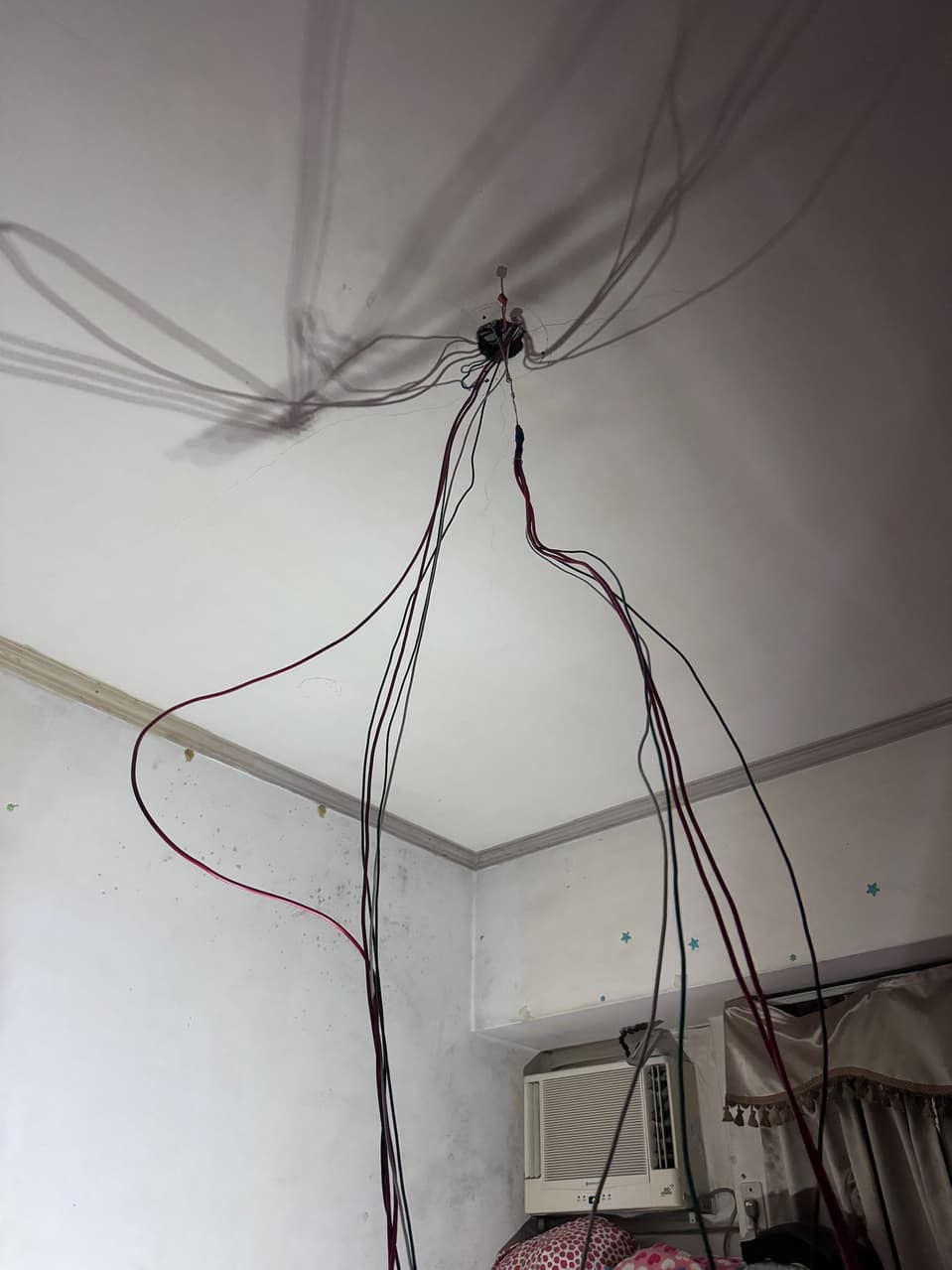

客廳保險絲開關箱—客廳燈—主臥燈—浴室1—臥室1—臥室2—浴室2 等於拆了四座燈
有經過的管路電線一率換新
且插座都加了接地線
(增加設備漏電安全性
每個燈切開關也加了中性線
(未來才可裝wifi智慧開關

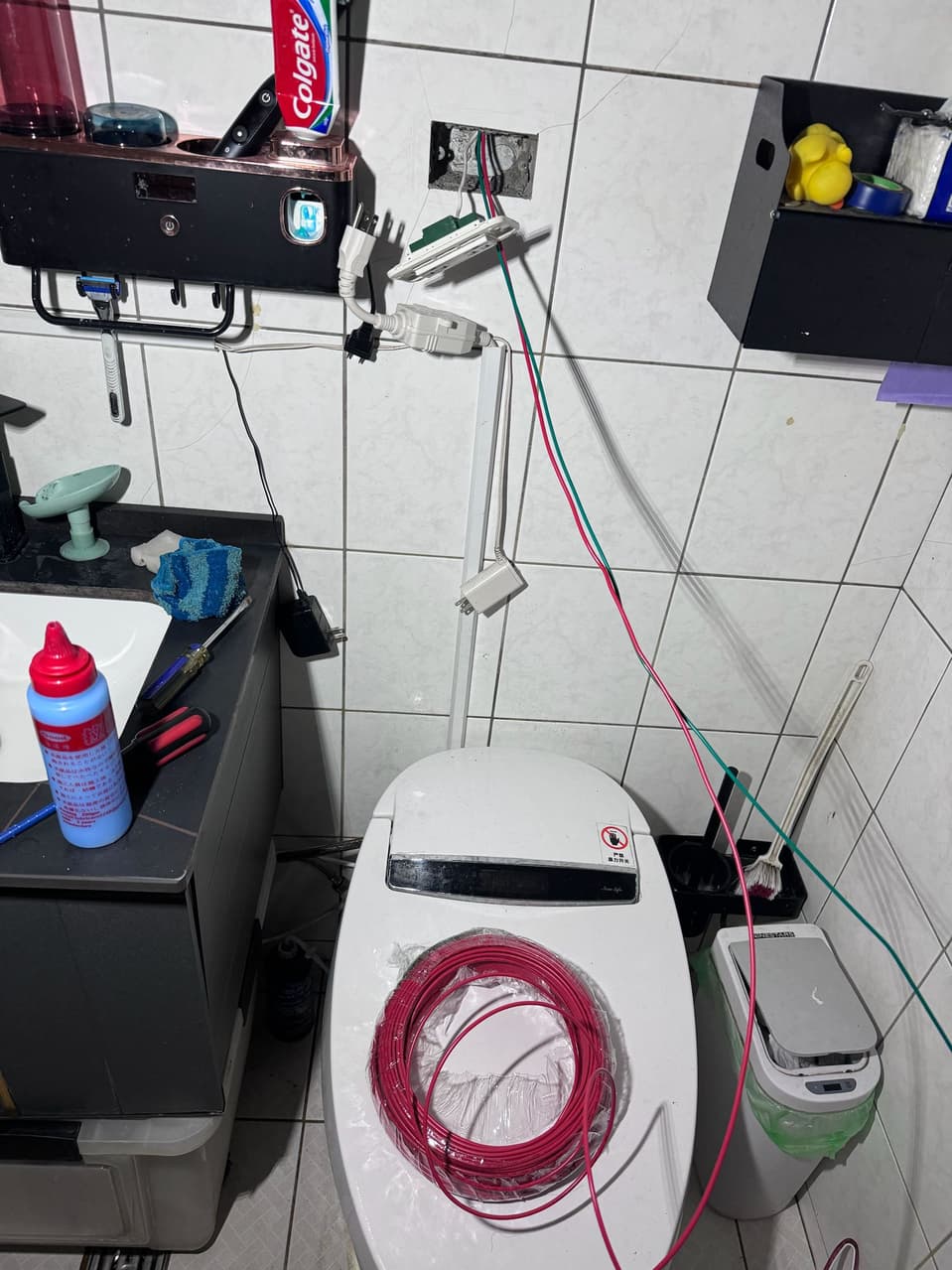

雖然有電動穿線機 但一個人拉真的不好弄
尤其不是空屋 有很多家具雜物阻礙
拉的時候要反覆觀察 推送拉線
不能讓電線破皮!

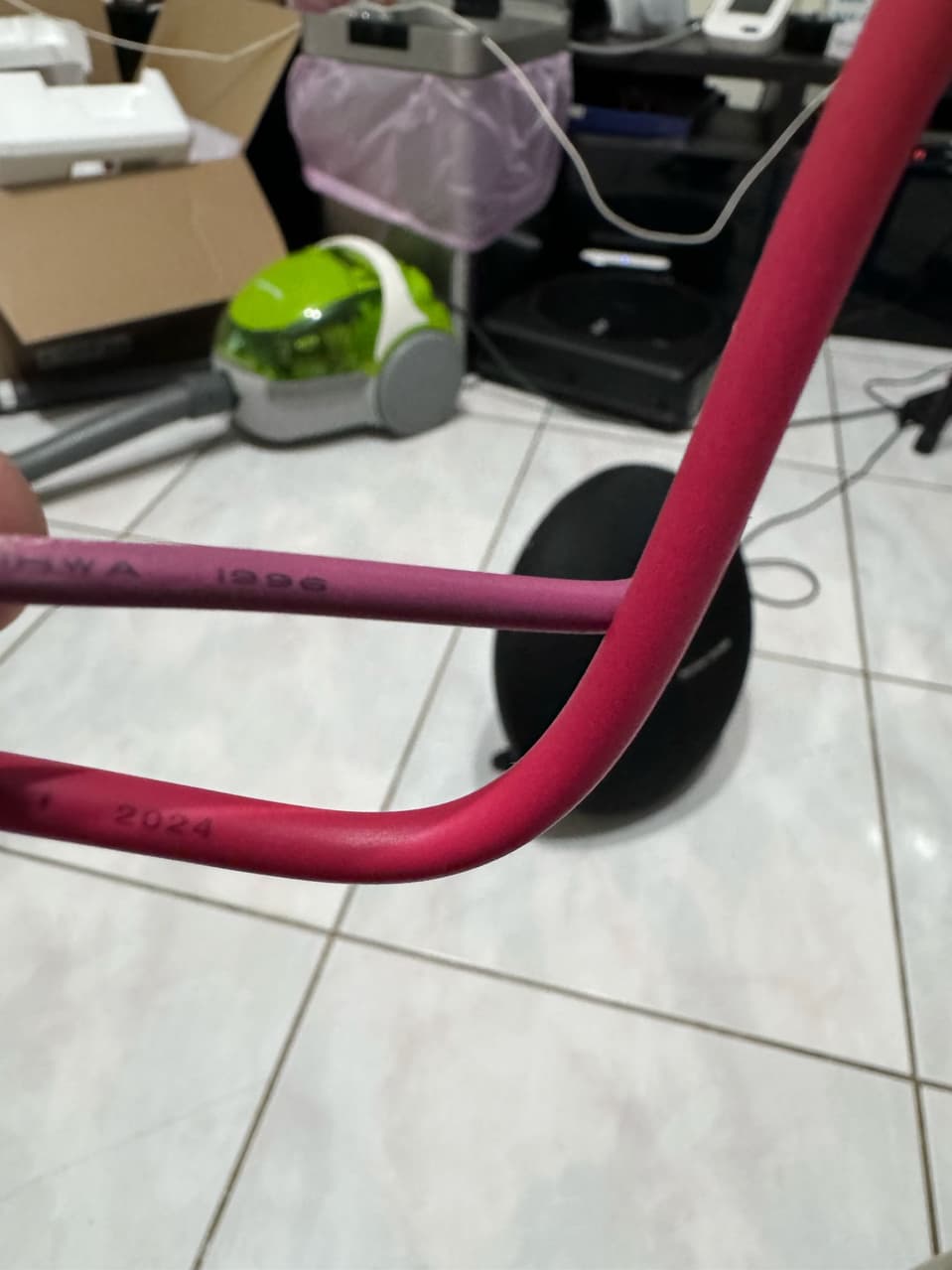

1996年的電線用了28年夠本了吧😳
換成2024的新線 安全度提升🤩
拉線花了最多時間 分了好幾天才完成✅

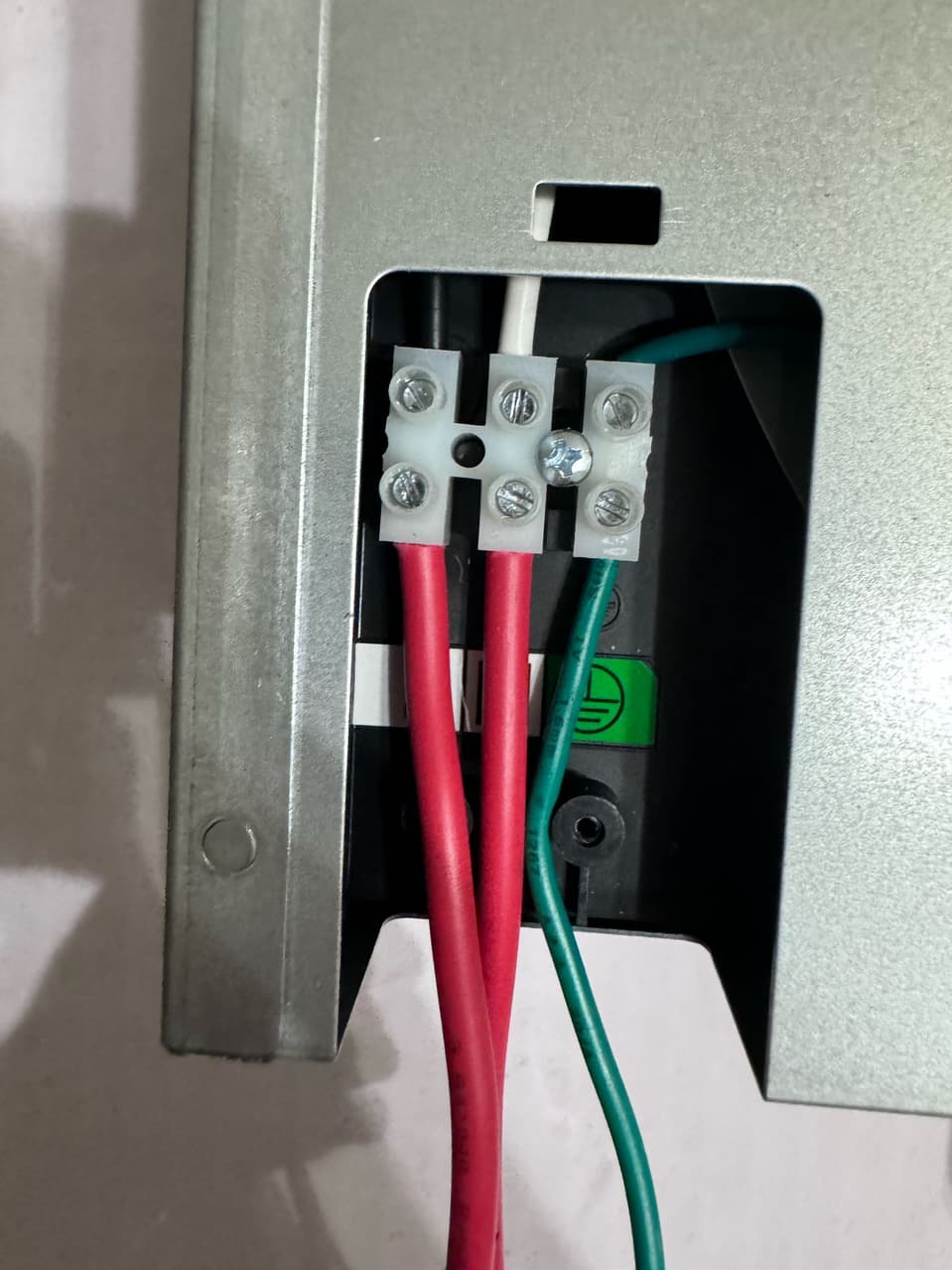

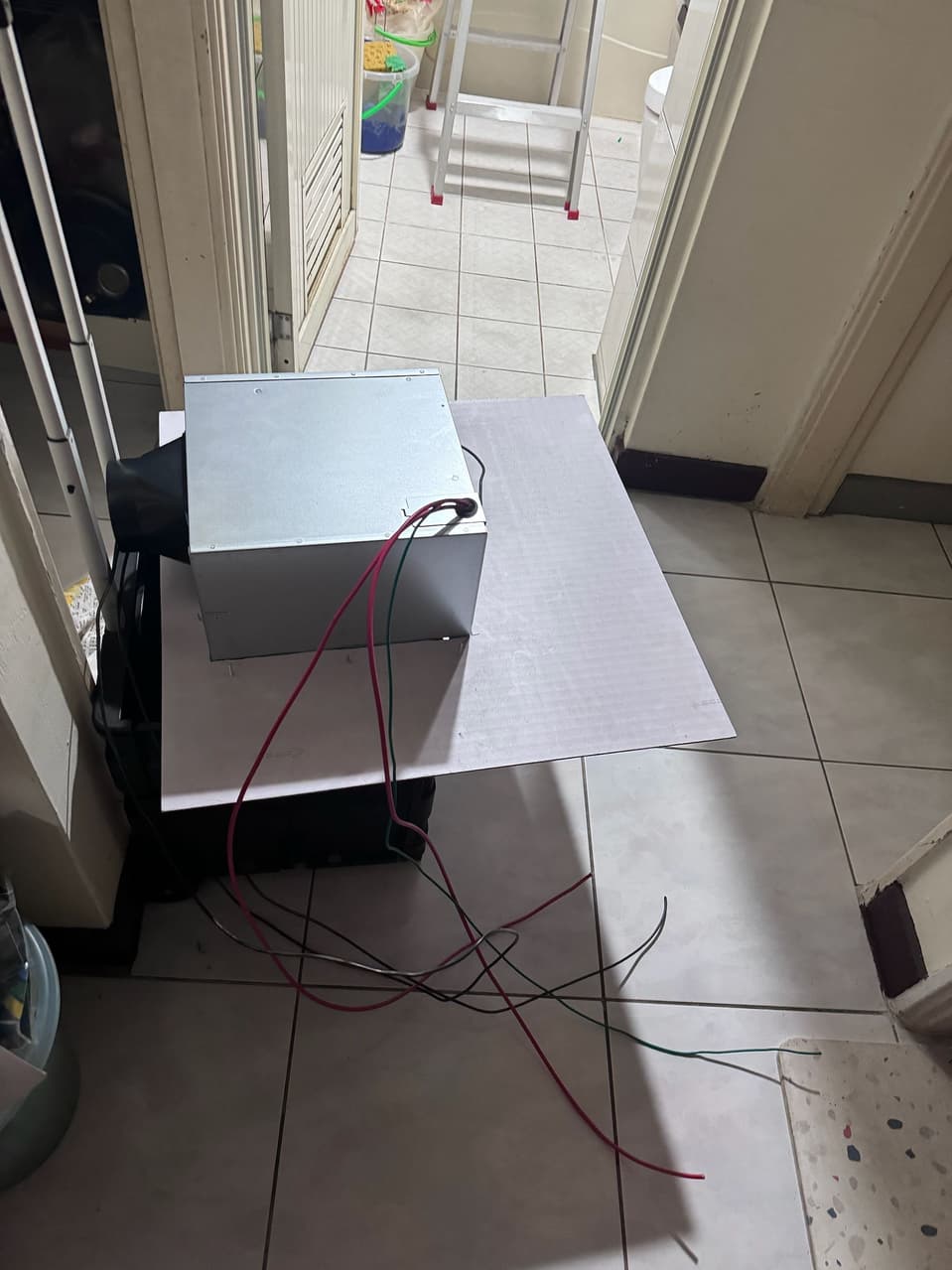

接下來主角登場

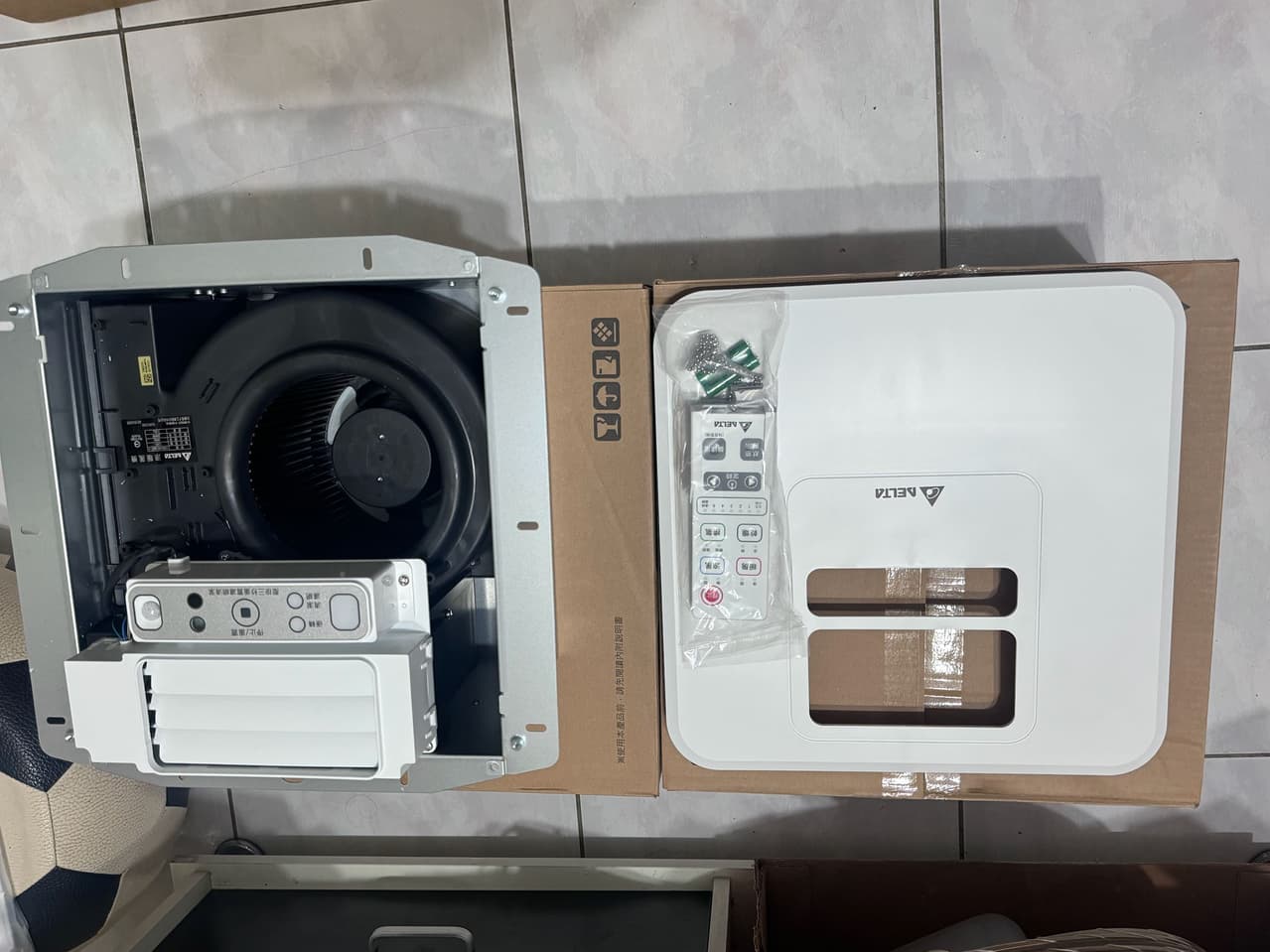

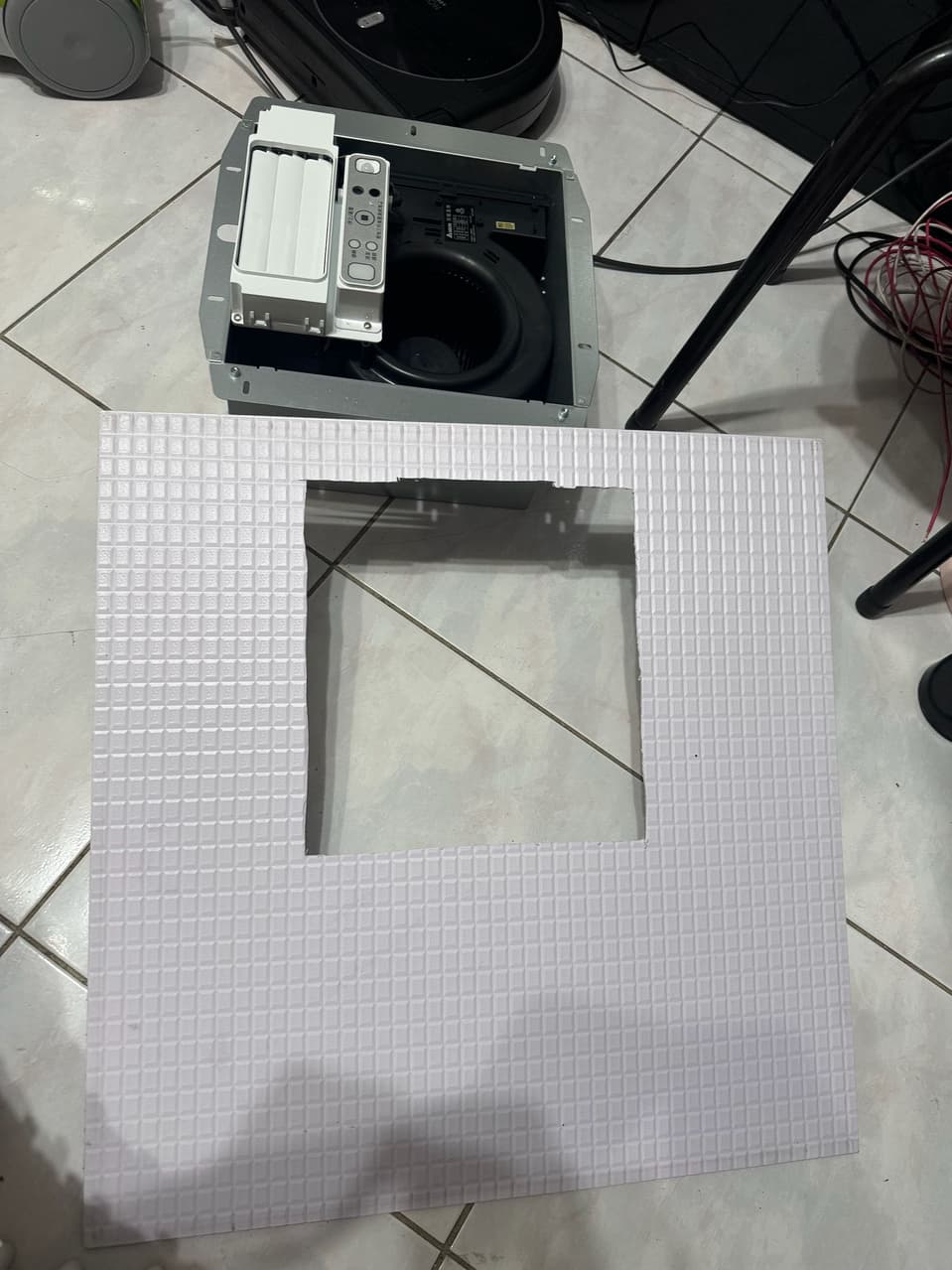

VHB30BCMRT-A:220V 遙控機種
小遺憾 後悔沒選有線的!

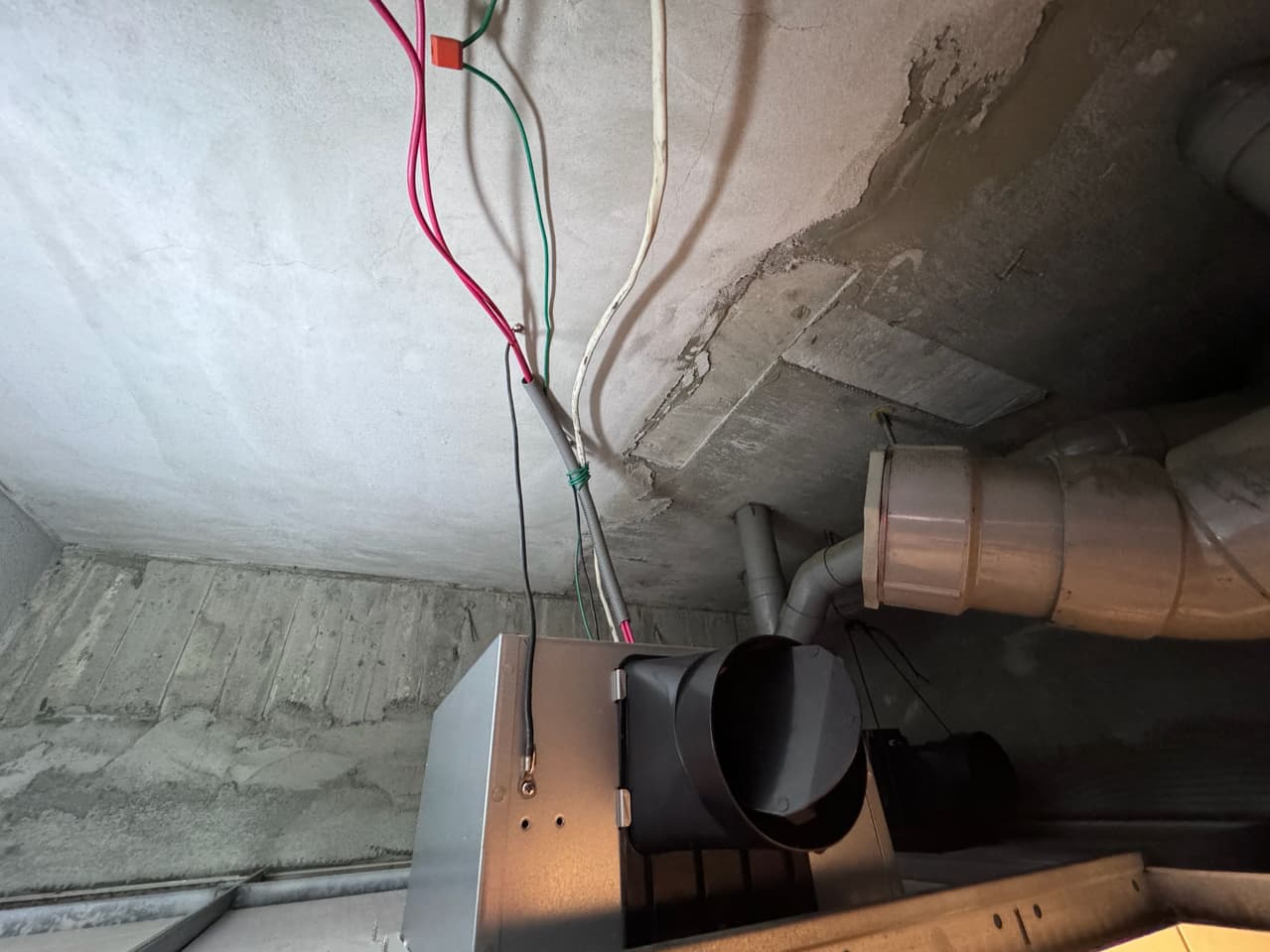

因為暖風機比起排風扇更有重量
另外拉兩條線鎖在天花板
減輕輕鋼架的負擔!

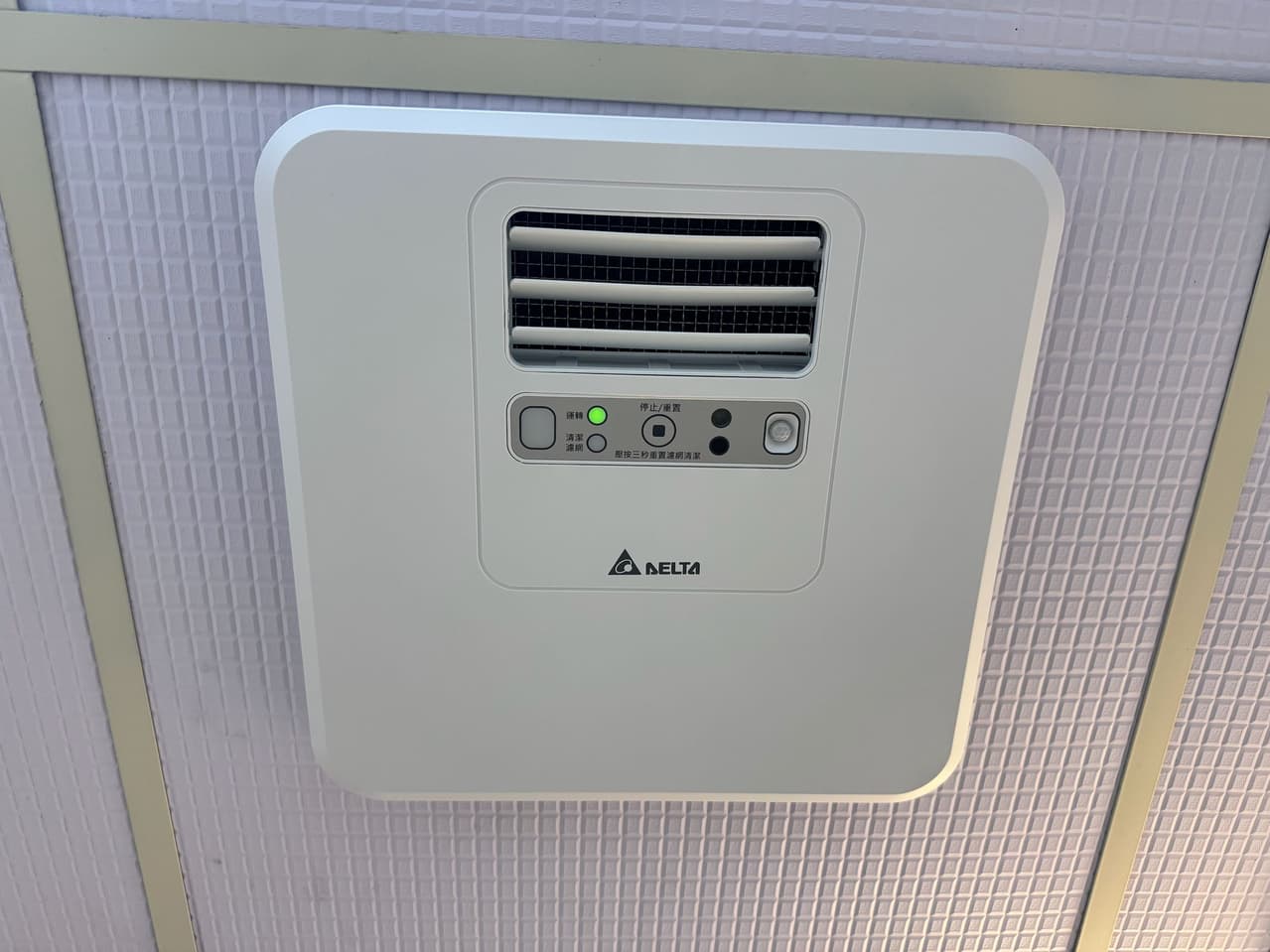

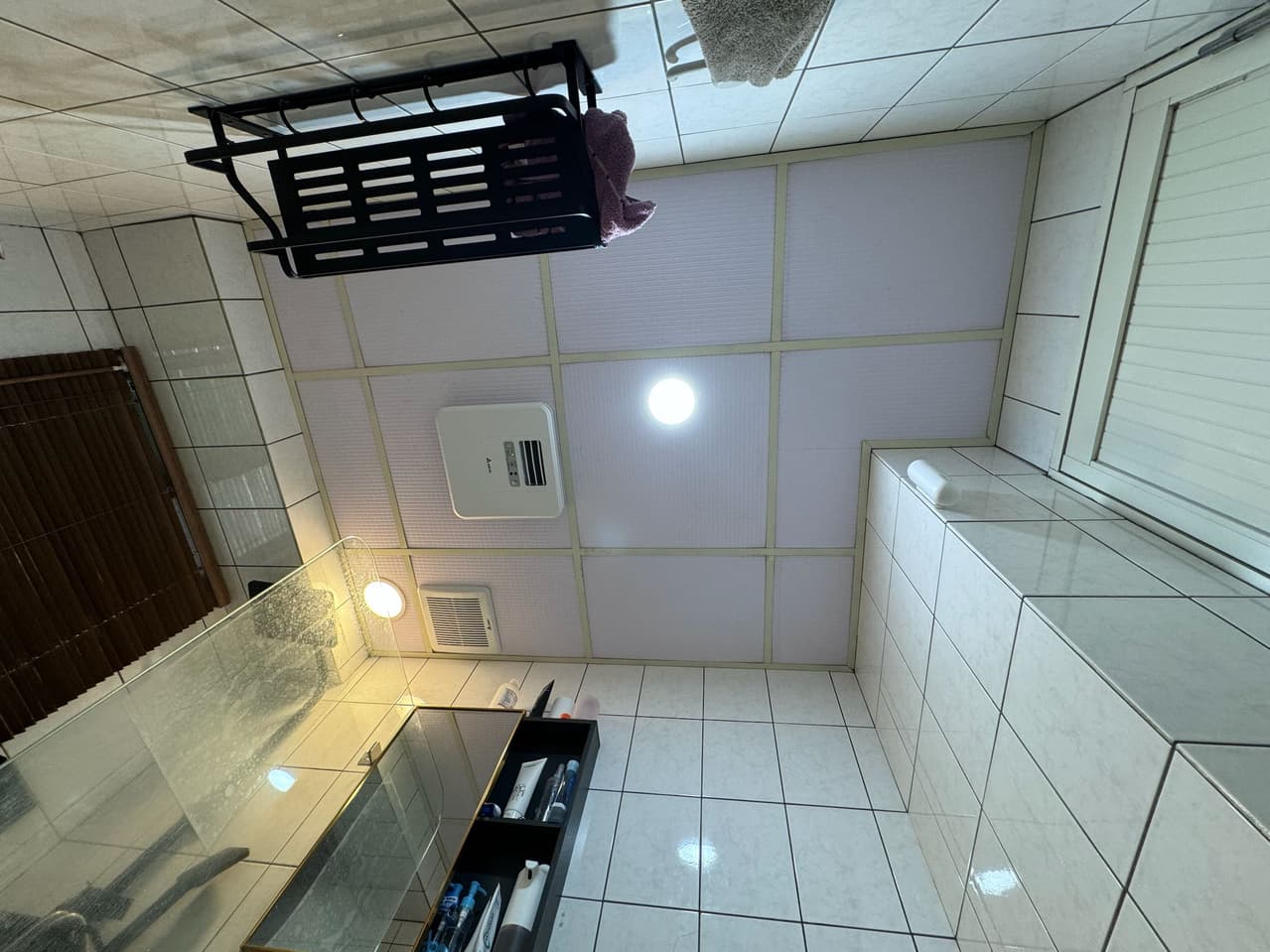

裝好的樣子 蠻美的🥰通電測試皆正常!終於完成了✅兩台暖風機開到最大功率
然後掛上勾錶測量安培值
皆在安全範圍內
唯有剛啟動幾秒鐘會到24安培
但實測電線無發燙 無熔絲無跳脫
這樣測試2個小時 電線無發燙 只有溫溫的
且平常不太會兩台同時高功率使用!
可以放心了 當然還是會時不時檢查一下^-^
最後收尾
無熔絲開關漏電器全部換了!
施工前的樣子

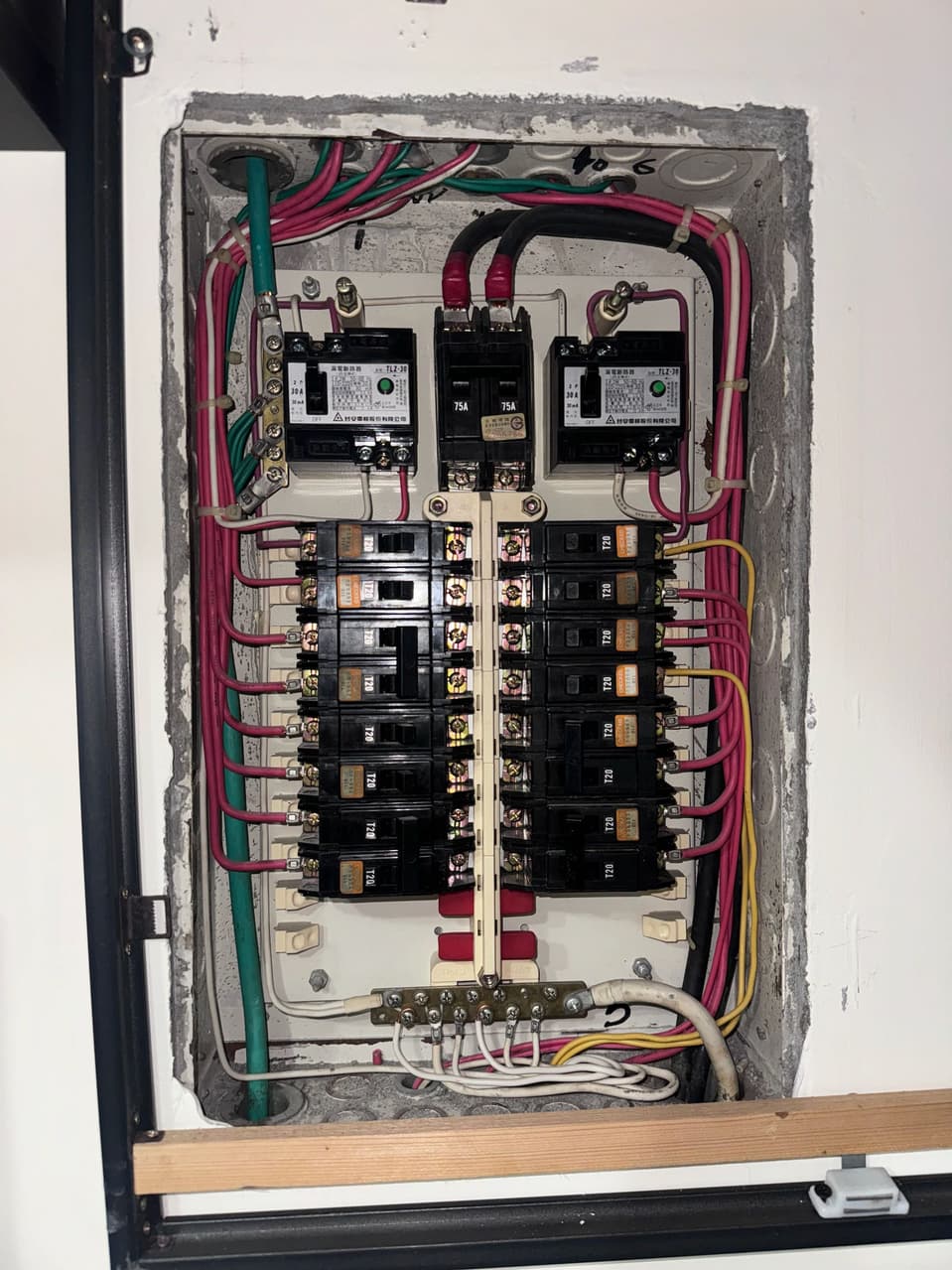

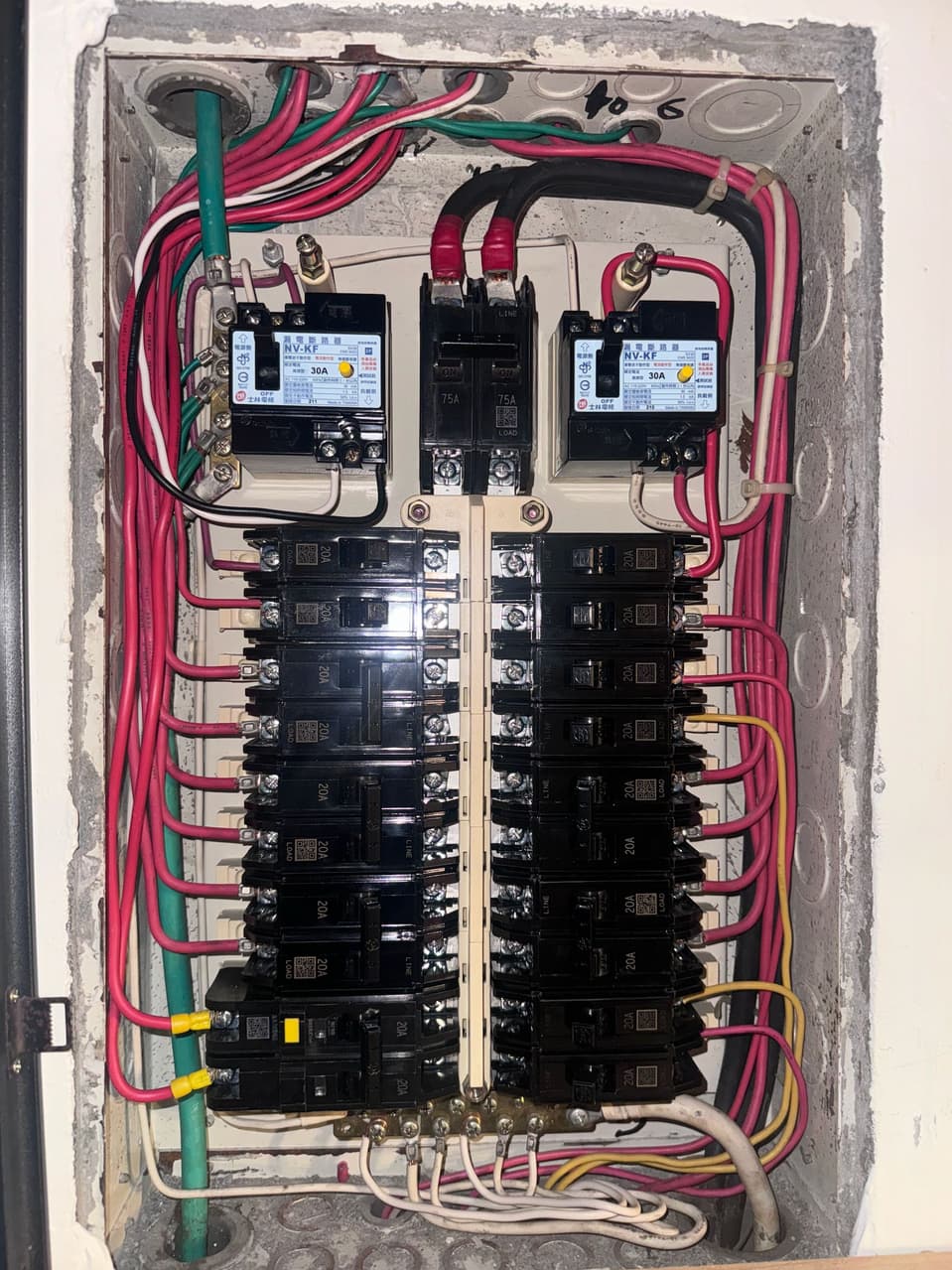

更新後的樣子
有空再慢慢把其他迴路的電線也都抽換!
收工🔚
總花費:27800
暖風機7400*2台=14800
電線 無熔絲漏電斷路器 耗材接頭=8000
如果只拉專電不用花到這麼多!
電動穿線機=5000
