1.0 前言：邊緣AI崛起與記憶體架構的典範轉移
隨著人工智慧（AI）應用從雲端資料中心向終端裝置擴散，邊緣AI（Edge AI）運算的需求正以前所未有的速度增長。此一趨勢對傳統記憶體架構帶來了嚴峻的考驗。
過去，市場由兩種主流方案主導：一種是以高頻寬記憶體（HBM）為代表的高性能方案，主要應用於雲端訓練，但其高昂的成本與功耗使其難以普及於資源受限的邊緣裝置；另一種是以LPDDR為代表的標準化方案，雖具備成本效益，但在面對日益複雜的AI模型時，其頻寬逐漸成為效能瓶頸。在功耗、成本和頻寬這三個關鍵指標之間取得平衡，已成為邊緣AI硬體設計的核心挑戰。
在此市場背景下，華邦電子（Winbond）憑藉其在利基型記憶體市場的深厚積累，自主研發了CUBE（Customized Ultra-Bandwidth Elements）技術。此項創新架構並非旨在直接取代HBM或LPDDR，而是精準地瞄準兩者之間的市場空白，為需要客製化、低功耗、高成本效益記憶體解決方案的邊緣AI應用提供了一個全新的選擇。
本報告旨在深入剖析CUBE技術的差異化優勢，評估其在邊緣AI市場的策略定位，並探討其作為L4快取（L4 Cache）這一極具前瞻性的應用場景所蘊含的潛在機會與挑戰。
為全面評估CUBE技術的市場切入點，我們首先需要對現有的高頻寬記憶體市場格局進行分析。
2.0 AI應用之高頻寬記憶體市場格局分析
要準確評估CUBE技術的策略定位，必須先理解當前主導AI應用的高頻寬記憶體市場競爭格局。目前，市場由HBM與LPDDR兩大技術陣營所定義，前者稱霸雲端高效能運算，後者則普及於各類終端裝置。然而，當應用場景轉移至對功耗與成本極度敏感的邊緣AI時，這兩種技術的固有局限性便顯露無遺，從而為新興技術創造了切入機會。

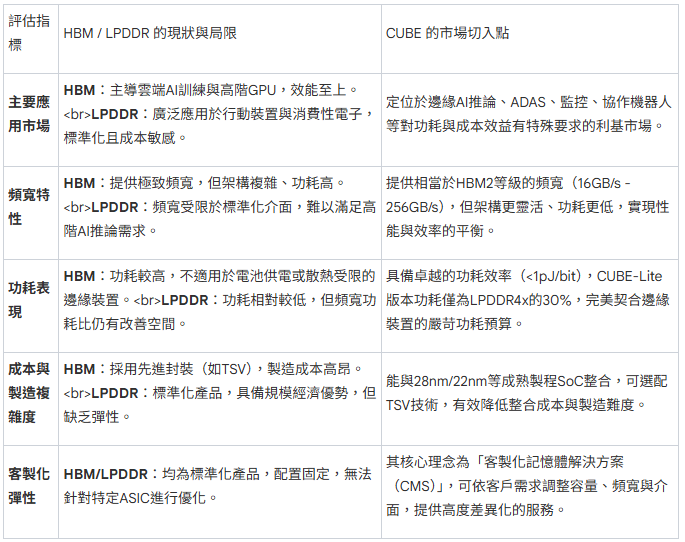

下表詳細對比了HBM、LPDDR與CUBE技術在關鍵指標上的差異，並闡明了CUBE的市場切入點。綜合分析可見，在功耗、成本和客製化需求日益重要的邊緣AI市場中，HBM的高成本與LPDDR的標準化特性共同構成了一個顯著的「市場缺口」。高效能AI加速器需要超越LPDDR的頻寬，但其應用場景又無法承受HBM的高昂成本與功耗。此缺口正是華邦電CUBE技術的目標市場機會所在，它並非尋求正面对决，而是以高度客製化的特性，為特定應用提供一個恰到好處的解決方案。
為了深入理解CUBE如何精準填補此市場缺口，下一章節將對其技術架構、性能指標與核心優勢進行深度解析。
3.0 華邦電CUBE技術深度解析：架構、性能與差異化優勢
準確評估CUBE的市場潛力，必須建立在其核心技術架構與性能指標的深入理解之上。本章節將詳細拆解CUBE的技術特色，闡明其如何在架構設計上實現高頻寬、低功耗與高整合彈性的平衡，從而構建其在邊緣AI市場的差異化競爭壁壘。華邦電投入三年時間自主研發的CUBE，其四大核心優勢如下：
• 超高頻寬與密度 CUBE旨在提供媲美高階記憶體的頻寬性能。其頻寬範圍可從 16GB/s 擴展至 256GB/s，相當於HBM2的水準。在特定應用案例中，傳統LPDDR4方案可能需要多達8顆晶片，而採用CUBE僅需 1至2顆晶片，即可在50平方毫米的微小面積內提供高達 128GB/s 的頻寬，展現了卓越的系統整合效益。
• 卓越的功耗效率 功耗是邊緣裝置的生命線，CUBE在此方面表現突出。其整體功耗效率低於1pJ/bit，遠優於傳統解決方案。針對對能源極度敏感的應用，華邦電更推出了CUBE-Lite版本，該版本可提供與LPDDR4x相當的頻寬（8-16 GB/s），但功耗僅為LPDDR4x的30%。這一特性對於延長電池供電裝置的續航力至關重要。
• 創新的3D架構與整合彈性 CUBE採用創新的3D堆疊架構，並提供可選配的矽通孔（TSV）技術。這種設計不僅能有效增加I/O數量、提高傳輸速度，還能改善訊號完整性與電源穩定性，並帶來更佳的散熱效果。更關鍵的戰略優勢在於，CUBE能夠與 28nm/22nm 等成熟製程的SoC 進行整合。這是一項關鍵的市場區隔策略，因為大量高產量、成本敏感的邊緣AI晶片正是採用這些成熟節點，而HBM對先進製程與CoWoS等高階封裝的依賴，使其在此市場區間成本過高，難以競爭。
• 客製化記憶體解決方案 (CMS) CUBE的本質並非一款「標準化產品」，而是一個「客製化記憶體解決方案（Customized Memory Solution, CMS）」平台。這意味著華邦電可以根據客戶特定ASIC的需求，靈活調整記憶體的容量（從256Mb至8Gb）、頻寬、介面等關鍵參數。這種高度客製化的服務模式，使其能為不同應用場景提供最優化的記憶體配置，這是標準化HBM和LPDDR無法比擬的核心優勢。
總體而言，CUBE透過高頻寬、低功耗、高整合彈性與深度客製化等四大技術特性，共同構建了一個強大的競爭壁壘。它並非簡單地在性能或成本上進行取捨，而是為邊緣AI市場提供了一種全新的、高度優化的「第三選擇」。
正是這些獨特的技術屬性，使得CUBE具備了扮演更複雜系統角色的潛力，其中最具前瞻性的應用場景便是作為處理器架構中的L4快取。
4.0 市場機會探討：CUBE作為L4快取在邊緣AI的應用潛力
在深入理解CUBE的技術架構後，本章節將探討其最具前瞻性的應用潛力——作為L4快取。在現代處理器架構中，快取記憶體是縮短處理器與主記憶體之間延遲的關鍵。L4快取作為位於L3快取與主記憶體之間的額外層級，旨在進一步提升記憶體存取效能。隨著邊緣AI模型日益複雜，對高效能、低功耗快取的需求也變得空前迫切。
根據華邦電的技術文件明確指出，CUBE的定位超越了單純的LPDDR替代方案。它能夠作為一種「混合式記憶體」，與GPU/CPU協同工作，同時扮演L4快取和部分工作記憶體的雙重角色，從而大幅提升系統的記憶體密度與運算效率。這項潛力使其在邊緣AI市場中脫穎而出。
CUBE作為L4快取的技術潛力，可從以下五個層面進行評估，每一點都與邊緣AI的具體需求緊密相連：
1. 高頻寬特性 AI加速器在處理大規模數據時會產生巨大的數據吞吐量需求。CUBE可提供與HBM2相當的頻寬（高達256GB/s），能夠有效滿足AI模型在推論過程中對參數和中間數據的高速存取要求，避免因記憶體頻寬不足而導致的效能瓶頸。
2. 低延遲架構 快取的核心價值在於低延遲。CUBE採用的3D堆疊與先進封裝技術，極大地縮短了數據在晶片間的傳輸距離，從而有效降低存取延遲。這對於需要快速響應的即時AI應用（如ADAS、協作機器人）至關重要。
3. 功耗效率 在電池供電的邊緣裝置中，每一次對主記憶體的存取都意味著顯著的功耗。CUBE憑藉其低於1pJ/bit的卓越功耗效率，作為L4快取可以緩存常用數據，大幅減少對主記憶體的存取次數，從而顯著降低系統整體功耗，有效延長穿戴式裝置與ADAS感測器等裝置的續航力。
4. 靈活容量配置 不同的AI模型對快取大小的需求各不相同。CUBE支援從256Mb到8Gb的彈性容量配置，並可透過3D堆疊進一步擴展。這使得開發者能夠根據特定AI應用的需求，配置最適當的L4快取大小，特別是在需要同時支援多個AI模型的應用中，此彈性可作為關鍵緩衝區，避免因模型切換而導致的效能損失。
5. 成熟製程整合 邊緣AI晶片通常採用成本效益更高的成熟製程。CUBE能與28nm/22nm等成熟製程SoC無縫整合，這不僅降低了導入L4快取的技術門檻，也大幅縮減了晶片設計的總體成本與開發週期，有助於加速產品的商業化落地。
綜上所述，CUBE憑藉其在高頻寬、低延遲、低功耗、彈性容量和整合成本方面的綜合優勢，具備成為邊緣AI應用理想L4快取方案的巨大潛力。
然而，從技術潛力走向商業現實的道路充滿挑戰。接下來，我們將客觀評估實現此應用所必須克服的障礙與其商業化的可行性。
5.0 技術挑戰與商業化可行性評估
任何創新技術的導入都伴隨著挑戰，CUBE亦不例外。為了提供一個平衡的觀點，本章節旨在客觀評估CUBE在實現L4快取應用時，必須克服的關鍵技術與市場障礙，並結合華邦電的商業化進程來評估其可行性。
以下是CUBE作為L4快取面臨的四大核心挑戰：
延遲要求 雖然CUBE的3D堆疊架構有助於降低延遲，但其本質上仍是基於DRAM的記憶體。與傳統上用於快取的SRAM或eDRAM技術相比，DRAM的存取延遲相對較高。這可能會限制CUBE在對延遲極度敏感的應用場景中的適用性，需要設計者在系統層級進行權衡。
快取管理邏輯 在SoC中整合一個新的L4快取層級，並非簡單的硬體堆疊。它需要在處理器設計中加入複雜的快取控制器與一致性協定（Cache Coherency Protocol），以確保數據在不同快取層級與主記憶體之間保持同步。這對處理器設計廠商提出了額外的技術要求與研發投入。
成本效益分析 設計者必須審慎權衡，增加L4快取層級所帶來的額外成本，相較於其性能提升是否具備足夠的投資回報，尤其在與直接擴大主記憶體等替代方案進行比較時。
生態系統支援 L4快取的效能發揮，不僅依賴硬體設計，更需要軟體生態系統的配合。作業系統、編譯器以及應用程式都需要進行相應的優化，才能充分利用這一新增的快取層級。這需要產業鏈上下游的共同推動，建立一個成熟的軟體生態絕非一蹴可幾。
儘管技術挑戰客觀存在，華邦電清晰的商業化路徑與前期的客戶佈局，已大幅提高其市場導入的可行性。長達三年的研發投入與數十家客戶的合作基礎，證明市場對CUBE的價值主張已有初步認可。根據公司規劃，CUBE預計將在2026年下半年開始產生顯著的營收貢獻，並在2027年進入放量成長階段。這一明確的商業化藍圖，為克服上述技術整合與生態挑戰提供了強大的可行性支撐。
綜合來看，雖然技術門檻不容忽視，但華邦電的策略性投入與市場布局已為CUBE的商業化奠定了堅實基礎。接下來，我們將對整體策略進行總結並提出市場展望。
6.0 結論與策略展望
綜合全文分析，華邦電在DDR4與NOR Flash市場迎來結構性順風的背景下，策略性地推出CUBE技術，展現了其從利基型記憶體供應商向客製化解決方案提供商轉型的前瞻視野。CUBE的推出時機恰到好處，精準捕捉了邊緣AI市場對高效能、低功耗、高性價比記憶體方案的迫切需求。
本報告的核心觀點可精煉為以下三點：
• 市場定位：開創利基市場，實現差異化競爭 CUBE並非HBM或LPDDR的直接競爭者，而是成功地在兩者之間開創了一個全新的利基市場。它憑藉「客製化記憶體解決方案（CMS）」的核心理念，為邊緣AI市場提供了一個標準化產品無法滿足的選項，有效避開了主流市場的激烈競爭，建立了獨特的競爭優勢。
• L4快取潛力：技術前景廣闊，挑戰與機遇並存 將CUBE作為L4快取是其最具前瞻性的應用之一。它在頻寬、功耗和整合彈性上具備顯著的技術潛力，尤其適用於對功耗敏感的邊緣推論應用。然而，要完全釋放這一潛力，仍需克服在延遲控制、快取管理邏輯以及生態系統支援方面的技術挑戰。
• 商業化前景：路徑清晰明確，關鍵觀察期將至 基於華邦電長達三年的投入、數十家合作客戶的基礎以及明確的量產時程（預計2026年下半年貢獻營收），CUBE的商業化路徑清晰可見。未來，2026年至2027年將是其市場滲透與應用落地的關鍵觀察期，其表現將直接關係到華邦電能否順利達成其長遠的營收目標。
展望未來，對於投資者與產業觀察家而言，以下幾項指標將是判斷CUBE能否成功兌現其市場潛力的關鍵試金石：CUBE技術在客戶端的實際導入案例與設計採納（Design-win）數量、16奈米製程的量產進度與良率表現，以及CUBE最終對華邦電CMS業務營收的實際貢獻程度。這些指標將共同描繪出CUBE技術從概念走向市場主流的真實軌跡，並驗證華邦電在邊緣AI時代的策略布局是否成功。
