今天來分析一下氮化鎵（GaN）與碳化矽（SiC）在功率半導體市場的技術競爭與供應鏈動態。SiC 目前憑藉成熟的封裝散熱技術與高可靠度，在電動車與大功率伺服器電源領域佔據主導地位；而 GaN 則以高頻切換與高功率密度優勢，在 3kW 以下的 AI 電源市場展現極大的替代潛力。 而近期日系大廠 ROHM 調漲價格所引發的產業連鎖反應，這不僅對台達電與光寶科等電源廠造成成本壓力，也為漢磊、嘉晶等台系供應鏈帶來轉單效應與本土化替代的利多契機。整體而言，電力電子產業在 AI 與能源轉型驅動下，正處於技術規格競爭與供應商版圖重組的關鍵階段。

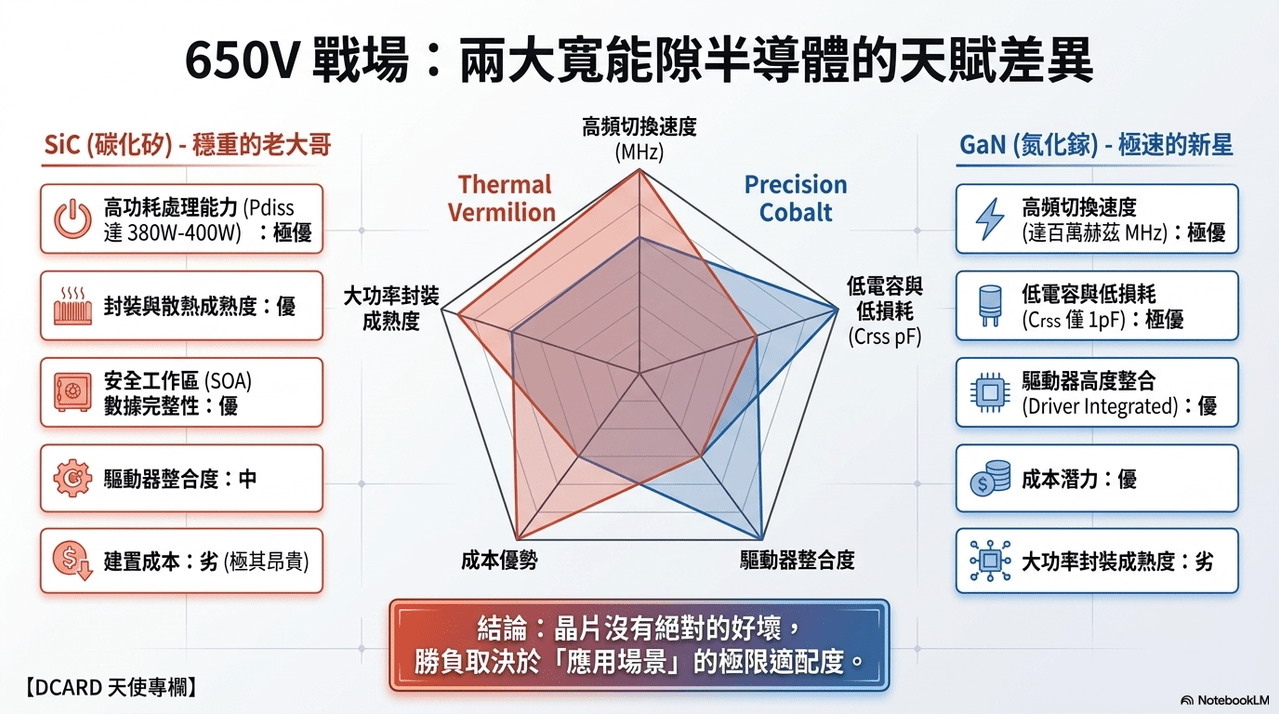

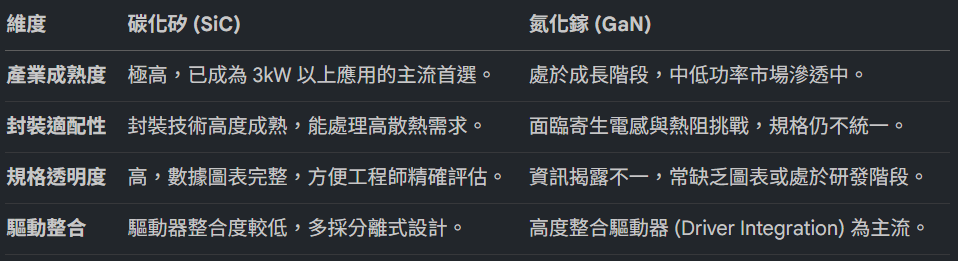

寬能隙半導體戰略報告：GaN 與 SiC 的技術角力、市場轉折與供應鏈重組分析 1. 前言：電力電子技術的典範轉移與寬能隙半導體的戰略地位 在宏觀環境監管壓力（ESG）與能源效率指令（Energy Efficiency Mandates）的驅動下，電力電子技術正經歷一場深刻的「典範轉移」。傳統矽（Si）基功率元件因其物理極限，在切換頻率與導通損耗上已難以滿足電動車（EV）高壓快充及 AI 算力基礎設施的嚴苛需求。寬能隙半導體（Wide-Bandgap, WBG）——碳化矽（SiC）與氮化鎵（GaN）——憑藉其優異的帶隙寬度、擊穿電場與熱導率，成為優化電源轉換效率的戰略核心。 本報告聚焦於 650V 功率範疇，這是當前電源設計競爭最激烈的戰略高地。在此範疇下，產業正試圖在「效率、空間、成本」三者間尋求新的動態平衡。儘管兩大技術陣營各有千秋，但技術成熟度與供應鏈變動正深刻影響著系統設計者的決策。在深入探討市場動態之前，必須先釐清 GaN 與 SiC 兩大技術陣營在目前技術成熟度上的核心差異。 2. 技術成熟度對決：650V 功率元件的現況評估 在 650V 市場中，技術成熟度是決定系統設計首選方案的關鍵。這不僅體現在晶片本身的物理效能，更包含規格書（Datasheet）的完整度以及封裝配套的可靠性。 650V SiC 與 GaN 技術對比表

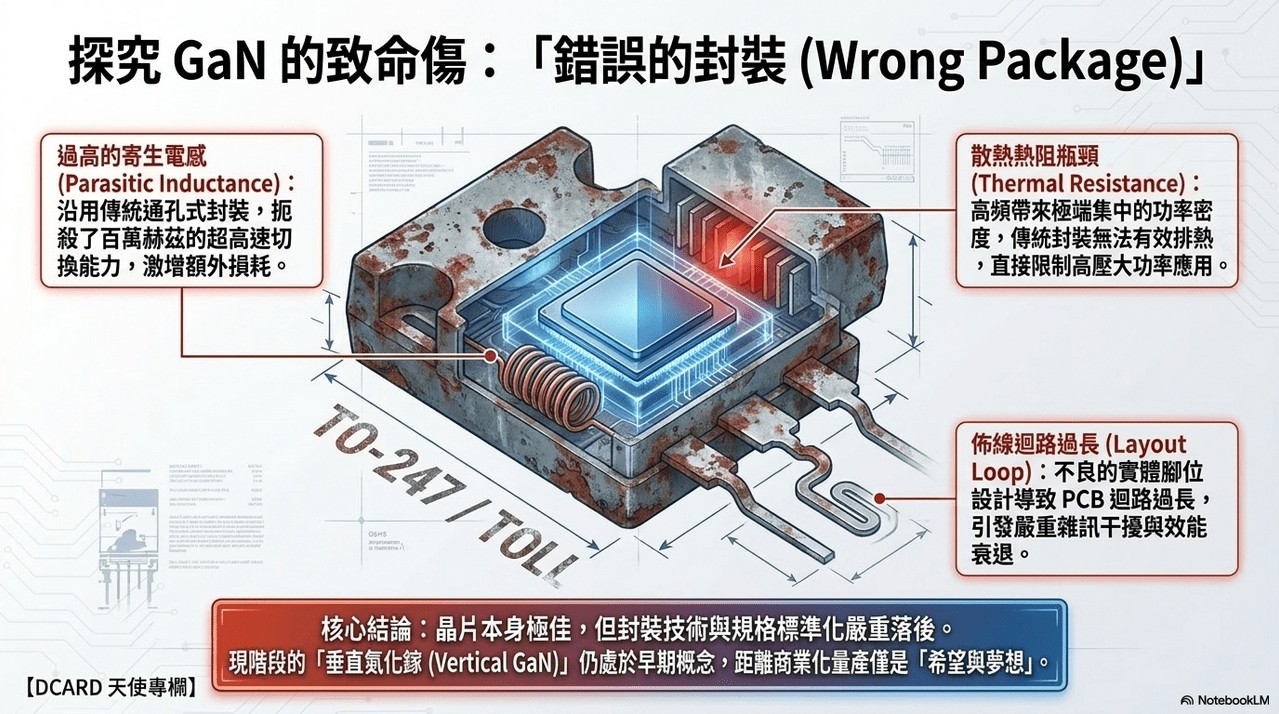

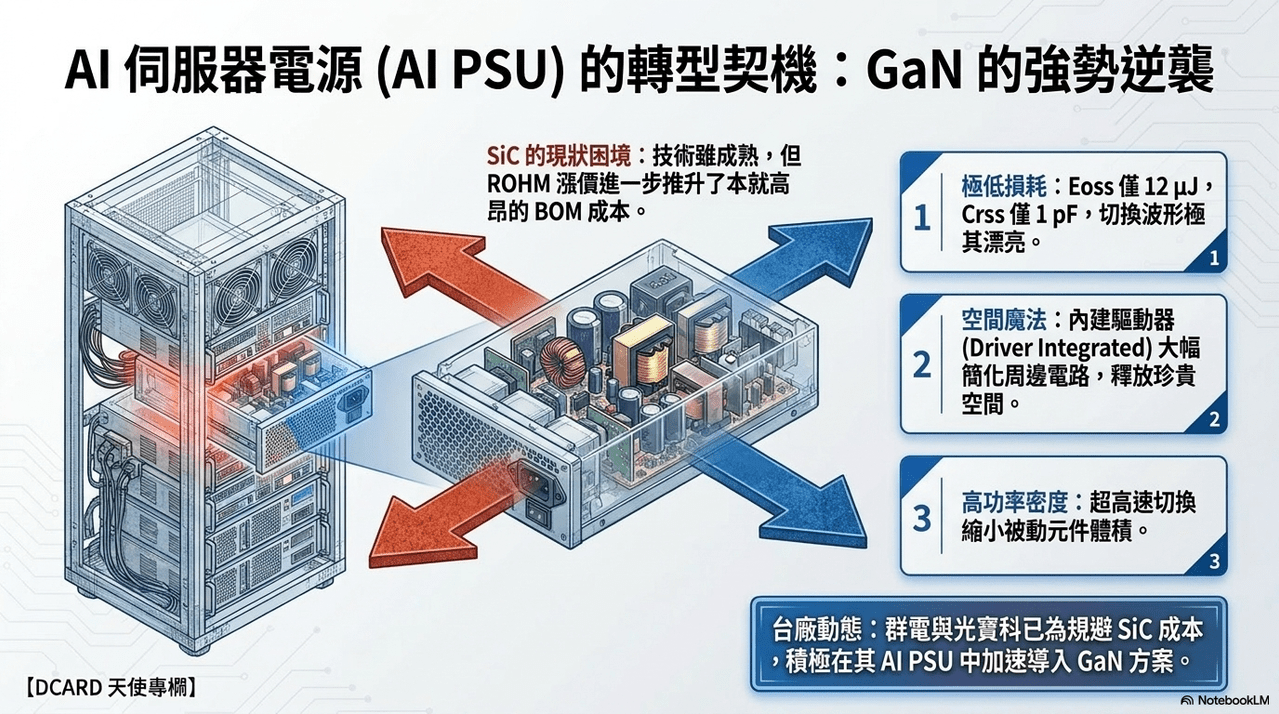

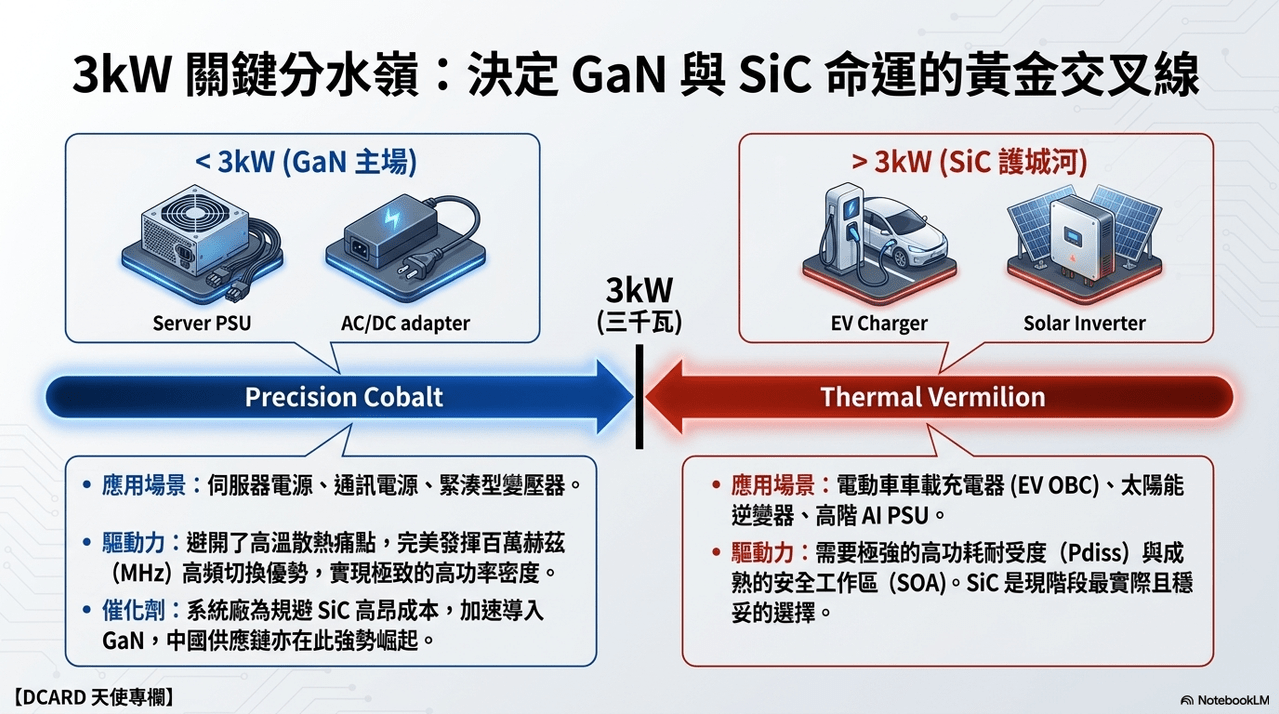

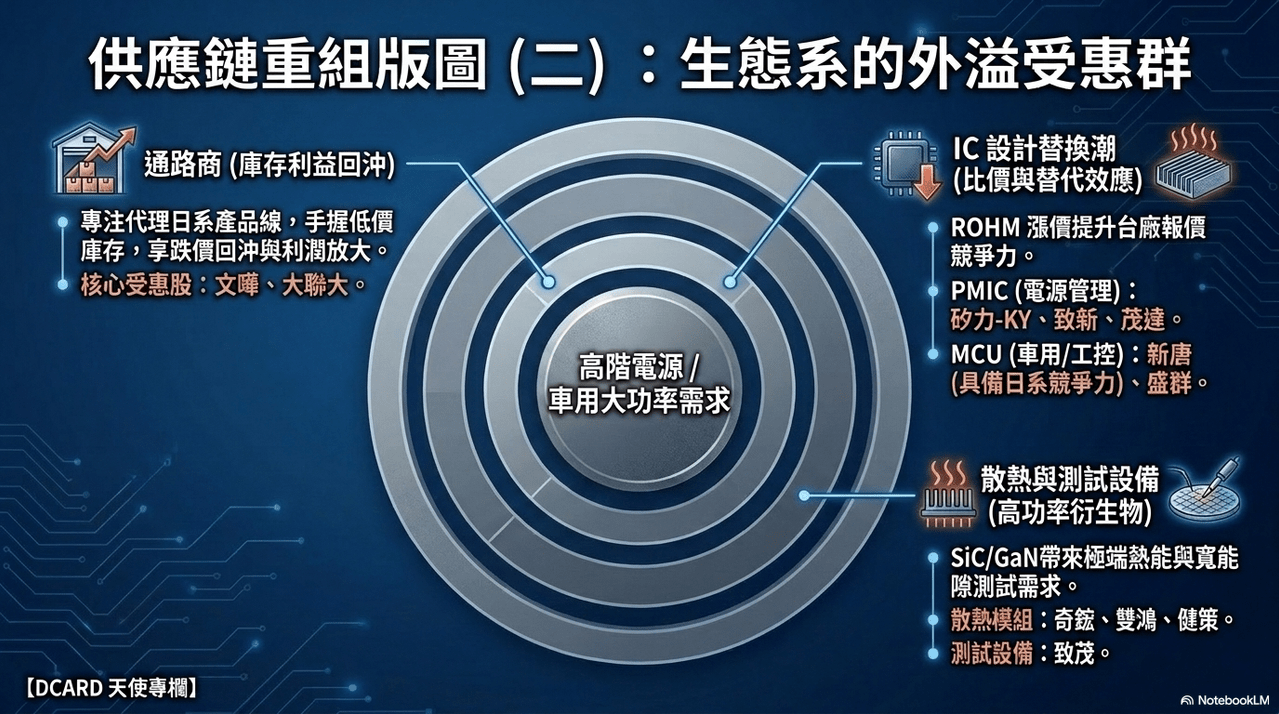

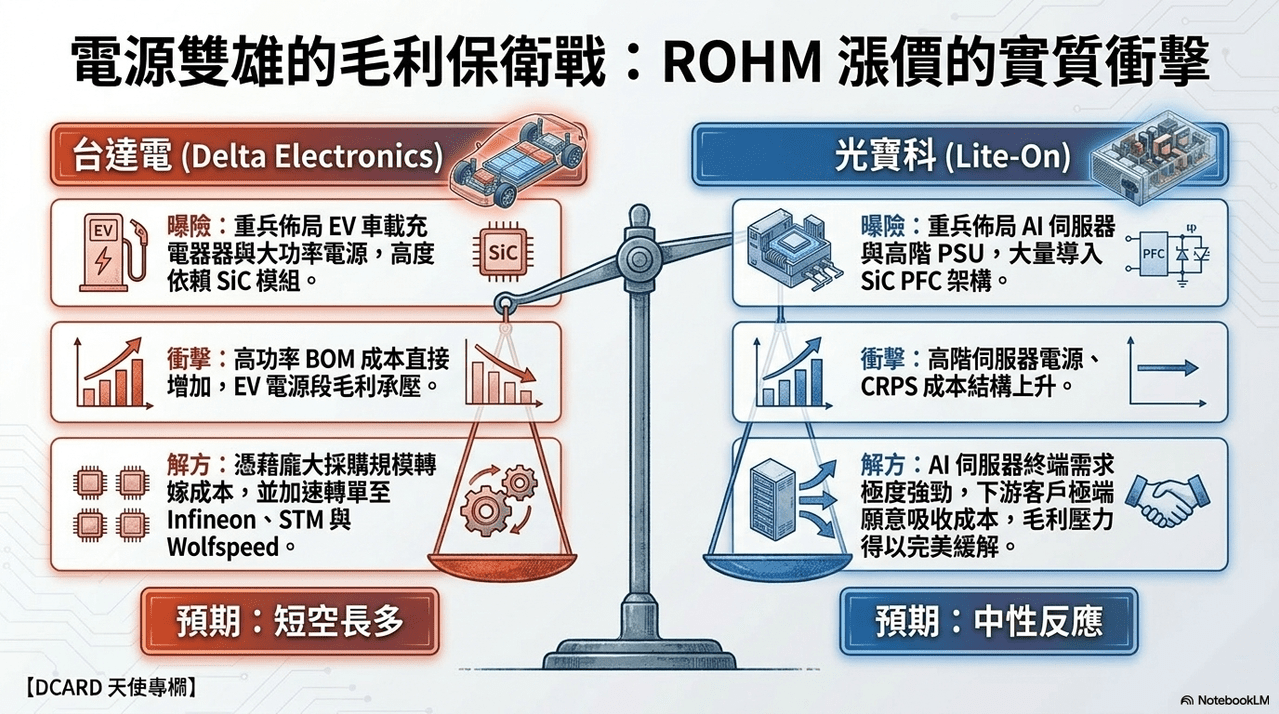

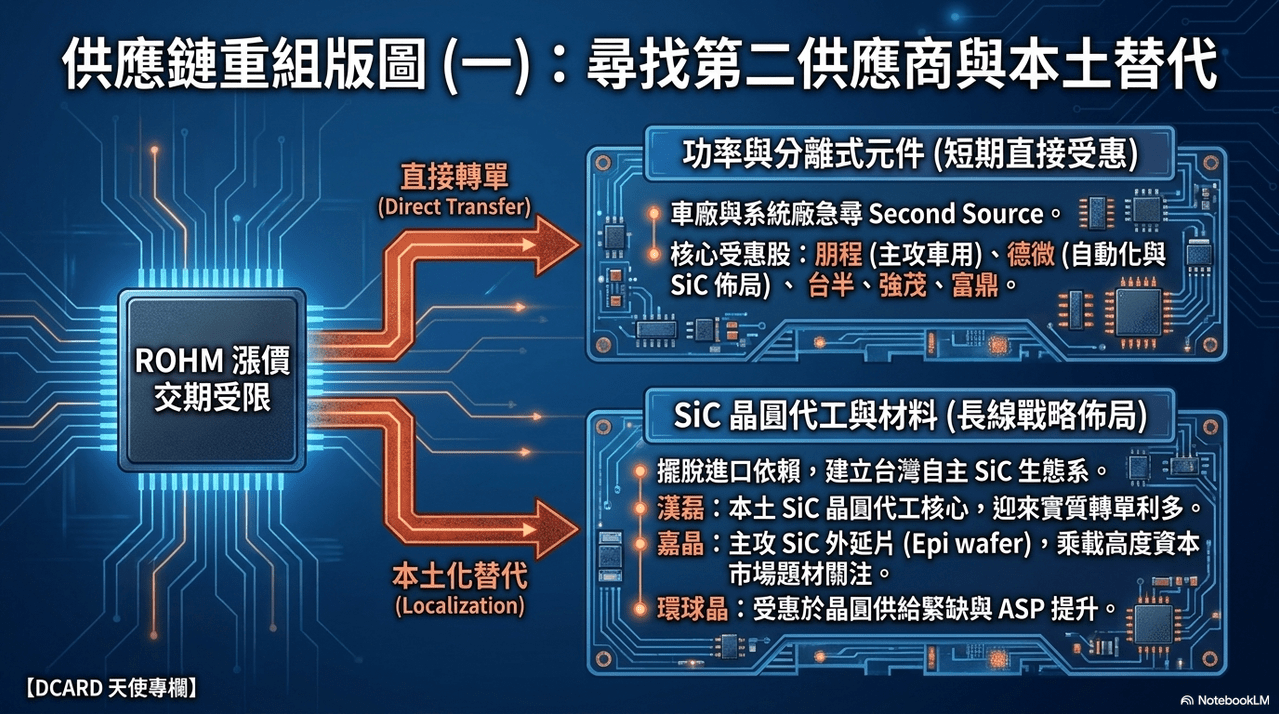

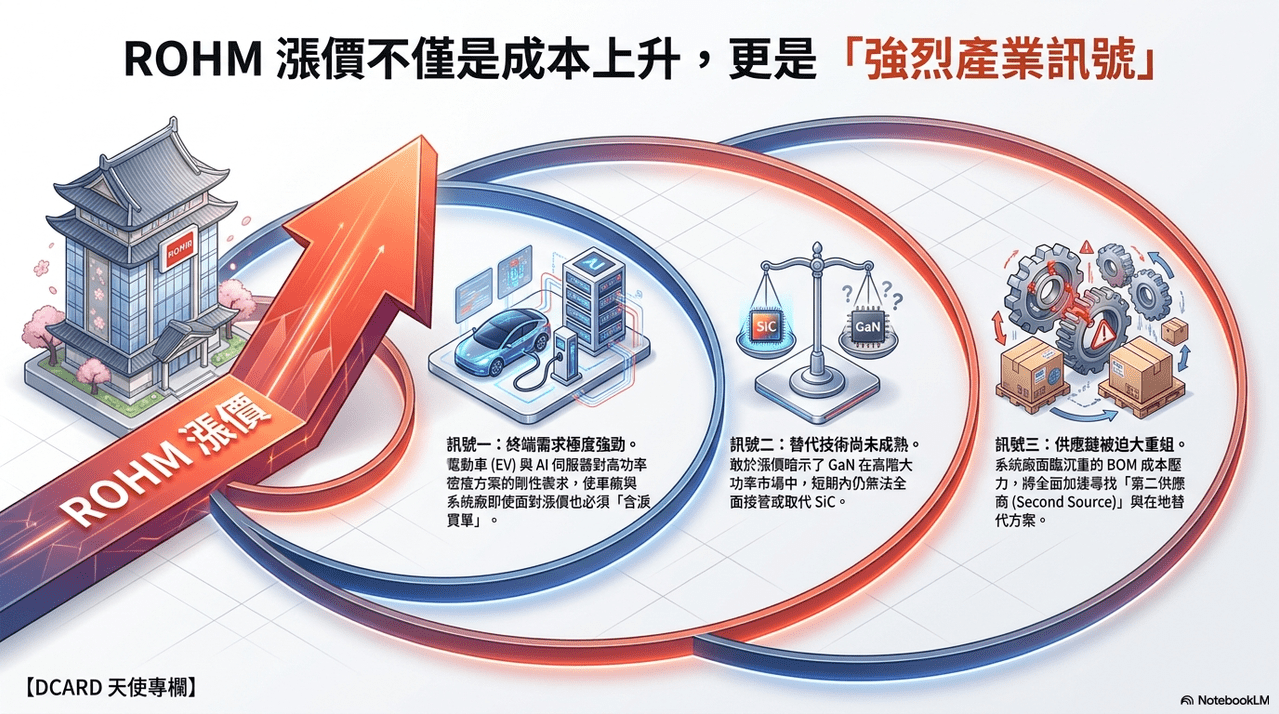

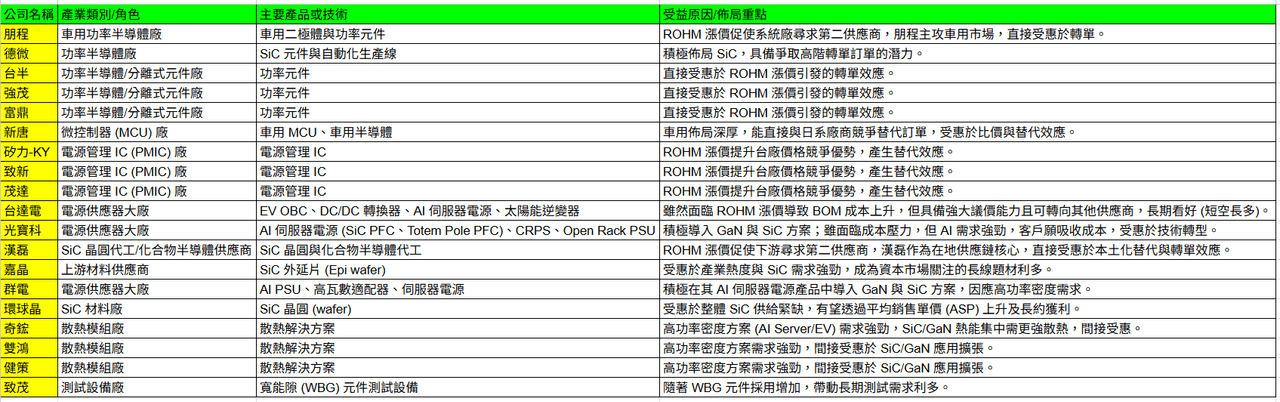

戰略論述：GaN 的「封裝瓶頸」與技術錯位 儘管 GaN 具備優異的高頻特性，但目前市場上許多 GaN 元件仍沿用傳統封裝（如 TO-247、TO-247N），甚至是某些版本的 TOLL 或 QFN9x9，這在策略上被視為「錯誤的封裝」。 這種技術錯位導致以下致命影響： 1.寄生電感干擾： 在 MHz 級的超高速切換下，傳統封裝產生的寄生電感會干擾 Gate 訊號，大幅增加切換損耗並引發振盪。 2.熱阻瓶頸： GaN 功率密度極高，傳統封裝難以有效排出集中熱量，直接限制了元件的安全工作區（SOA）。 3.佈線迴路限制： 傳統腳位設計導致 PCB 上的佈線迴路（Layout Loop）過長，無法發揮 GaN 的高頻優勢。 儘管 SiC 在成熟度上暫時領先，但在特定功率範疇下，GaN 的物理優勢正快速轉化為市場競爭力。 3. 3kW 功率分界線：GaN 的競爭優勢與替代趨勢分析 3kW 正成為 GaN 與 SiC 的關鍵分水嶺。GaN 憑藉其獨特的電氣參數優勢，正精準切入伺服器電源、AI PSU 與通訊電源等中低功率市場。 GaN 在 3kW 以下市場的四大競爭核心 極強的高頻物理特性： GaN 具備極低的操作電容，例如 Infineon 的 GaN 產品 Eoss 僅 12 µJ，而 ROHM 的產品 Crss 僅 1 pF。這使得切換波形極其穩定且損耗極低，能支持百萬赫茲（MHz）級切換，縮小被動元件體積。 1.成本吸引力： 在「SiC 價格昂貴」且供應受限的背景下，GaN 提供了一條極具吸引力的 BOM 成本替代路徑。 2.避開物理痛點： 在 3kW 以下場景，熱能與封裝的限制較不致命，使 GaN 的高功率密度優勢得以發揮，而非受困於散熱瓶頸。 3.高度整合驅動器（Driver Integration）： 以 Navitas、Innoscience 與 TI 為首的廠商，透過整合驅動器最小化了驅動迴路與 Gate 之間的寄生電感，從根本上解決了「錯誤封裝」的問題，簡化電路設計並節省空間。 此外，中國供應鏈（如 英諾賽科 Innoscience、三安光電）的崛起，正積極搶佔中階與白牌工控市場，進一步推動了 3kW 以下市場的技術重組。在技術潛力之外，領導供應商的價格策略調整，正成為推動市場重新洗牌的直接催化劑。 4. 羅姆（ROHM）漲價衝擊波：全球電源與車載電子供應鏈重組 日系大廠 ROHM 的漲價動作，反映出 SiC 供不應求的現狀，同時也是一個矛盾的指標：這證明了 GaN 在 3kW 以上的大功率市場尚未完全成熟。若 GaN 已具備全面的替代能力，ROHM 將不具備如此強大的議價能力。 下游領導廠商的策略應對 台達電 (Delta)： 作為 EV OBC、DC/DC 轉換器與太陽能逆變器的領導者，ROHM 漲價直接墊高了其高功率電源段的 BOM 成本。雖然短期毛利承壓，但憑藉其規模與轉向 Infineon、Wolfspeed 的採購轉移能力，評價為「短空長多」。 光寶科 (Lite-On)： 在 AI 伺服器電源中大量使用 SiC PFC 與 Totem Pole PFC 架構。面對漲價，光寶科受惠於強勁的 AI 需求（如 CRPS 與 Open Rack PSU），具備較強的成本轉嫁能力，評估為「中性」。 隨著國際大廠策略變動，台灣半導體供應鏈憑藉在地化優勢，迎來了實質性的轉單利多與戰略地位提升。 5. 台灣化合物半導體生態系：本土化替代與戰略佈局 在全球尋求「第二供應來源（Second Source）」的趨勢下，台灣供應鏈正從題材轉向實質獲利。 台灣供應鏈受益版圖 晶圓代工與材料： 漢磊： 本土化替代的核心。隨國際大廠漲價，下游轉向漢磊進行 SiC 晶圓代工以降低成本，具備強實質支撐。 環球晶： 受惠於 SiC 晶圓缺貨帶來的 平均銷售單價（ASP）上升與長約（LTA）增加。 嘉晶： 提供 SiC 外延片（Epi Wafer），屬於長線題材利多。 IC 設計與電源管理： 新唐： 憑藉對日系半導體事業的併購，其車用 MCU 在此波漲價潮中具備強大的替代競爭力。 矽力-KY、致新、茂達： 隨著 ROHM 調價，台廠 PMIC 展現更高的性價比優勢，加速滲透電源市場。 功率元件與分離式元件： 朋程、德微、台半、強茂、富鼎： 在車用二極體與 MOSFET 領域承接日系大廠轉單。 周邊配套與通路： 被動元件： 國巨、華新科、大毅 享有 ROHM 高階電阻漲價後帶來的「價格天花板」抬升利益。 通路： 文曄、大聯大 享有初期庫存增值利益。 散熱與測試： 奇鋐、雙鴻、健策 因高功率密度熱能集中而獲益；致茂 則在測試需求端受惠。 6. 未來展望與潛在挑戰：從垂直氮化鎵到封裝標準化 展望未來，寬能隙半導體市場的競爭格局仍將隨著技術革新而變動。 尖端技術現狀與市場定局 垂直氮化鎵 (Vertical GaN) 的冷思考： 儘管 Onsemi 與 Fuji Electric 正積極研發，但該技術目前仍處於「概念與研發階段（Hopes and Dreams）」。目前規格書內容極度混亂（Datasheet Mess），缺乏清晰數據供工程師評估，距離商業化 BOM 選項仍有遙遠距離。 650V 市場定局： SiC 將持續統治 3kW 以上的大功率、高可靠度市場，憑藉的是成熟的封裝與完整的數據規格。 GaN 則將透過驅動整合與封裝標準化，在 AI 伺服器電源與中低階消費應用市場中展現強大競爭力。 總結： 供應鏈重組非一日之功，但 ROHM 的價格變動已確立了「尋求替代方案」的產業長期基調。對於系統設計者而言，如何在 SiC 的成熟穩定與 GaN 的高頻潛力間進行取捨，將是未來幾年電力電子設計的核心命題。台灣供應鏈憑藉垂直整合能力，已在此戰略轉折點中佔據了有利位置。
